Какие насосы применяются в котельной?

Насосы для котельной — это специализированное оборудование, обеспечивающее циркуляцию теплоносителя, подпитку системы, отвод конденсата и выполнение ряда вспомогательных функций, без которых работа теплогенерирующей установки невозможна в принципе. Если говорить коротко, то вся совокупность насосного парка котельной делится на несколько функциональных групп: сетевой насос для котельной отвечает за прокачку теплоносителя через систему отопления и горячего водоснабжения, подпиточные насосы восполняют потери воды в контуре, конденсатные и питательные насосы работают с паровыми котлами, а вспомогательные агрегаты решают задачи рециркуляции, смешения и откачки. Разобраться в этом многообразии необходимо, чтобы правильно спроектировать или модернизировать котельную, не переплачивая за избыточные характеристики и не рискуя надежностью из-за ошибок в подборе.

Зачем котельной так много насосов?

Казалось бы, достаточно одного мощного агрегата, чтобы прогнать воду по трубам, — ан нет, современная котельная представляет собой сложную гидравлическую систему, где давление, температура и расход в разных контурах отличаются в разы. Водогрейная котельная, например, требует постоянной циркуляции теплоносителя через котлы и тепловые сети, причем объем перекачиваемой воды может составлять сотни кубометров в час. Паровая котельная добавляет в эту картину необходимость отводить конденсат, который под давлением возвращается в деаэратор или прямо в котел. А если в котельной есть закрытая система ГВС, то появляются отдельные насосы для циркуляции горячей воды в здании. Таким образом, каждый тип насосов решает свою конкретную задачу, и попытка сэкономить, поставив один «универсальный» агрегат, обычно приводит либо к нестабильной работе системы, либо к быстрому выходу оборудования из строя.

Функциональное разнообразие насосов в котельной можно представить в виде таблицы, где сведены основные типы, их назначение и характерные рабочие параметры. Эта сводка поможет быстро сориентироваться в том, какое оборудование требуется для конкретной схемы котельной.

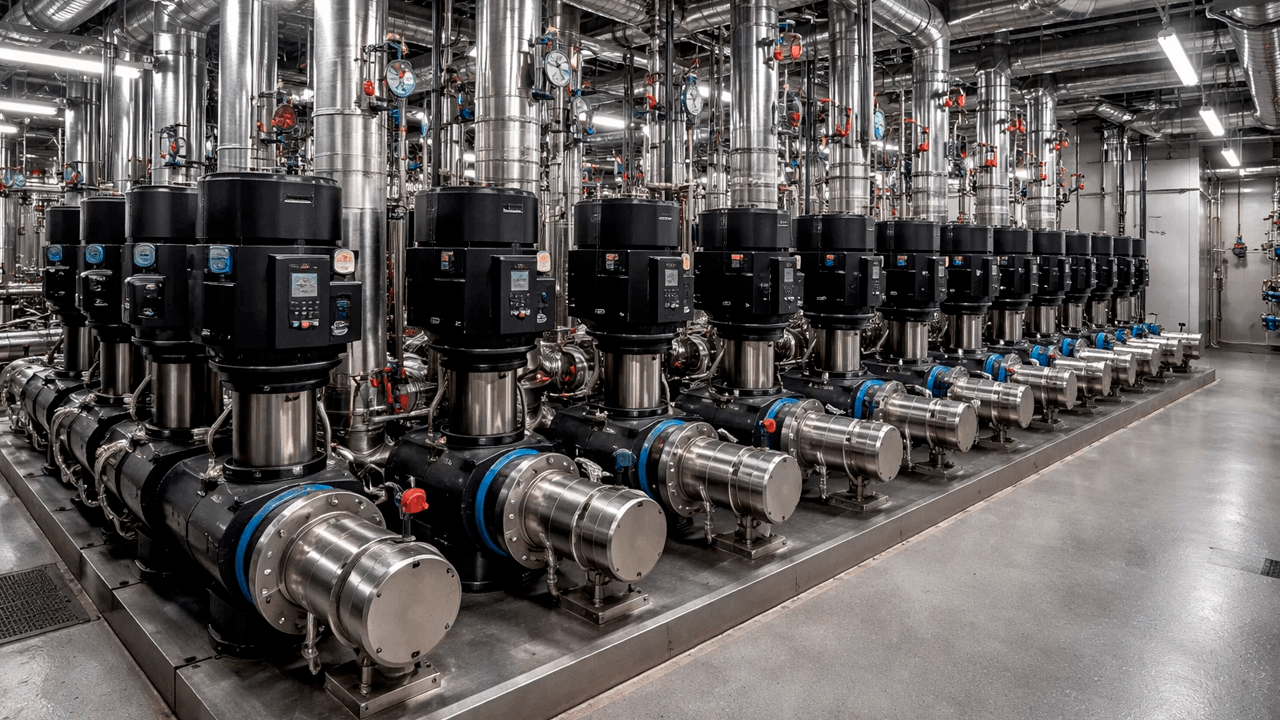

Сетевые насосы

Для котельной — это наиболее мощный и ответственный агрегат в водогрейной котельной. Его задача — преодолеть гидравлическое сопротивление всех элементов системы: котлов, трубопроводов, тепловых сетей, абонентских вводов и элеваторных узлов. Выбор сетевого насоса определяет не только рабочую точку системы, но и энергоэффективность всей котельной: доля электропотребления насосного оборудования может достигать 15–20% от общего энергобаланса. Поэтому современные проекты ориентируются на насосы с частотным регулированием, которые автоматически подстраивают производительность под фактическую потребность тепловой сети.

По конструктивному исполнению сетевые насосы бывают двух основных типов. Горизонтальные консольные насосы — классика для отдельно стоящих котельных с просторными насосными залами. Они удобны в обслуживании, имеют высокий КПД и широкий диапазон подач. Вертикальные сетевые насосы, часто выполненные по схеме «ин-лайн» (врезные), применяются в блочно-модульных котельных, где важна компактность. Они монтируются непосредственно на трубопровод и занимают минимум площади. Оба типа могут быть как одноступенчатыми (для невысоких напоров), так и многоступенчатыми, если требуется создать давление более 1,0 МПа при значительном расходе.

При подборе сетевого насоса ключевыми параметрами являются:

• Расчетный расход теплоносителя, определяемый по тепловой мощности котельной и температурному графику (обычно 95/70 °C, 115/70 °C и т.д.).
• Необходимый напор, который складывается из потерь давления в котлах, трубопроводах котельной, тепловых сетях и абонентских системах.
• Характеристика сети — зависимость гидравлического сопротивления от расхода, на которую насос должен накладываться своей рабочей характеристикой.
• Наличие резервирования: согласно нормам, в котельных первой категории надежности устанавливается не менее двух сетевых насосов, один из которых резервный.

Ошибки при выборе сетевого насоса часто приводят к «завышению» напора, что вызывает шум в трубопроводах, повышенный износ арматуры и перерасход электроэнергии. Не менее опасен и недостаточный напор, при котором система недополучает тепло, а котельная не выходит на проектную мощность.

Подпиточные, конденсатные и питательные насосы

Если сетевые насосы обеспечивают циркуляцию, то подпиточные насосы отвечают за гидравлическую стабильность системы. В закрытых системах теплоснабжения подпитка компенсирует неизбежные утечки теплоносителя (норма — до 0,25% объема системы в час) и поддерживает статическое давление. Подпиточные насосы обычно имеют небольшую производительность, но должны развивать напор, превышающий статическое давление в обратном трубопроводе. В крупных котельных применяют два подпиточных насоса (основной и резервный), работающих автоматически по сигналу датчика давления. Вода для подпитки проходит химическую очистку и деаэрацию, поэтому подпиточные насосы должны быть рассчитаны на работу с химически очищенной водой, не допуская коррозии.

В паровых котельных ключевую роль играют конденсатные и питательные насосы. Конденсатные насосы откачивают конденсат от паровых потребителей и из конденсатных баков, возвращая его в деаэратор или непосредственно в питательную систему. Особенность конденсатных насосов — работа с горячей водой (до 100–120 °С), что требует применения торцевых уплотнений, рассчитанных на высокую температуру, и защиты от кавитации. Конденсат содержит углекислоту и кислород, поэтому насосы выполняются из коррозионно-стойких материалов.

Питательные насосы — это «артиллерия» паровой котельной. Они подают деаэрированную воду в паровой котел под давлением, превышающим рабочее давление в барабане котла. На котлах низкого давления (до 0,8 МПа) применяют одноступенчатые центробежные насосы, на среднем и высоком давлении — многоступенчатые секционные насосы. Питательные насосы должны иметь стопроцентное резервирование, а в некоторых случаях — резервный привод (дизельный или паротурбинный) для обеспечения безопасности при отключении электроэнергии. Критически важным параметром для питательного насоса является допустимый кавитационный запас, особенно если деаэратор расположен на небольшой высоте.

Вспомогательные насосы и рециркуляция

В современных котельных часто встречаются насосы, которые не относятся к основным группам, но без них система не будет работать корректно. Прежде всего, это насосы рециркуляции. Их задача — поддерживать минимальный расход теплоносителя через котел, когда тепловая сеть закрыта или потребление тепла снижено настолько, что возникает риск низкотемпературной коррозии (для газомазутных котлов температура обратной воды не должна опускаться ниже 55–60 °C). Рециркуляционный насос забирает часть горячей воды из подающего трубопровода и подмешивает её в обратку, поднимая температуру на входе в котел. Такой насос работает практически постоянно в межсезонье и в летний период, когда работает только горячее водоснабжение.

Кроме того, в котельных используются:

• Горячего водоснабжения — обеспечивают циркуляцию воды в закрытых системах ГВС для поддержания температуры у водоразборных кранов.
• Дренажные — откачивают воду из приямков и дренажных емкостей, предотвращая затопление помещения.
• Насосы-смесители — в системах с несколькими температурными графиками или для подмеса теплоносителя из разных источников.

Выбор вспомогательных насосов часто определяется компоновкой и режимом работы котельной. Здесь особенно важно не переоценивать требуемый напор и производительность, чтобы избежать избыточного энергопотребления и гидравлических ударов при частых пусках.

Критерии подбора насосов и нормативные требования

Подбор насосов для котельной — это всегда компромисс между гидравлической надежностью, энергоэффективностью и стоимостью оборудования. Основные параметры, на которые следует опираться:

1. Рабочая точка (расход и напор), рассчитанная по проекту системы теплоснабжения. Насос должен обеспечивать эту точку с запасом не более 10–15%, иначе возникает перерасход электроэнергии и возможна работа на нерасчетном режиме с повышенной вибрацией.
2. Температура перекачиваемой среды — для воды до 80–90 °C подходят стандартные насосы с чугунным корпусом и сальниковыми уплотнениями; для более высоких температур (до 150 °C) требуются насосы с термостойкими торцевыми уплотнениями и корпусами из легированного чугуна или нержавеющей стали.
3. Наличие частотного регулирования — для сетевых и подпиточных насосов установка частотных преобразователей позволяет сократить электропотребление на 30–50% и продлить срок службы оборудования за счет плавного пуска.
4. Резервирование и категория надежности котельной — в зависимости от категории (первая, вторая) определяются количество устанавливаемых насосов и требования к аварийному электропитанию.

Нормативной базой при проектировании насосных систем котельных служат СП 89.13330 (СНиП II-35-76 «Котельные установки»), а также технические регламенты и правила Ростехнадзора для паровых и водогрейных котлов. В этих документах прописаны требования к количеству насосов, их производительности, а также к устройствам автоматики, блокировкам и защите от работы «всухую».

Подводя итог, можно сказать, что насосный парк котельной — это не просто набор агрегатов, а тщательно продуманная система, где каждый насос выполняет строго определенную функцию. Сетевые насосы обеспечивают доставку тепла к потребителю, подпиточные поддерживают давление, конденсатные и питательные обслуживают паровой цикл, а вспомогательные решают локальные задачи, без которых эксплуатация была бы невозможна или опасна. Правильный подбор насосов с учетом гидравлических характеристик, температурных режимов и требований надежности позволяет создать энергоэффективную, безопасную и долговечную котельную, которая не потребует частых вмешательств и будет радовать стабильной работой в любых погодных условиях.
