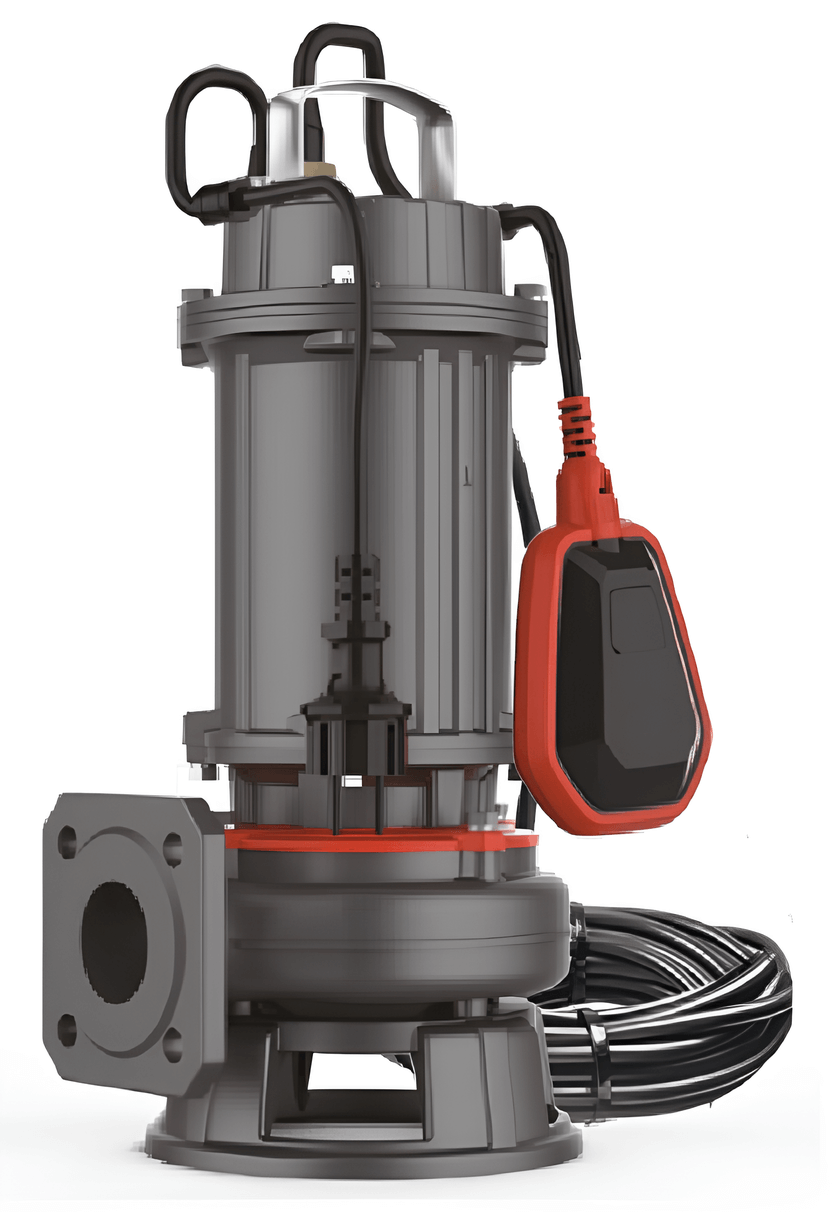

Представьте себе сердце огромного завода или очистных сооружений. Оно не бьётся, а ритмично гудит, перекачивая тонны воды ежечасно. Таким сердцем выступает агрегат, который способен перекачивать не только чистую воду, но и густые стоки с тряпками и песком, например, мощный промышленный насос для откачки канализации. В отличие от своего бытового собрата, который просто качает воду на даче, промышленная версия — это сложное инженерное творение, где каждая деталь заточена под адские условия эксплуатации. Давайте заглянем внутрь этого монстра и разберем его по косточкам, чтобы понимать, откуда берётся напор и почему это чудо техники не разваливается под напором агрессивной среды.
Конструкция корпуса и рабочие органы
Любой промышленный насос, будь он центробежный или объемный, начинается с фундамента — корпуса. В индустрии это не просто «жестянка», а литая конструкция из чугуна, нержавейки или высокопрочных сплавов. Корпус принимает на себя колоссальные нагрузки: давление воды, вибрацию и химические атаки. Внутри него скрывается самое сердце гидравлики — рабочее колесо (крыльчатка). От его геометрии напрямую зависит, что именно агрегат сможет перекачивать без риска поломки.
Для работы с загрязненными жидкостями используются особые типы крыльчаток. Ошибка в выборе типа колеса приводит к тому, что насос либо быстро забивается, либо не выдает паспортных характеристик. Поэтому производители предлагают несколько вариантов исполнения:
- Закрытое колесо: два диска с лопастями между ними. Максимальный КПД, но чувствительно к крупным включениям. Используется для чистой воды.
- Открытое/Полуоткрытое колесо: лопасти крепятся к одной ступице. Меньший КПД, но может пропускать небольшие волокна.
- Канальное (вихревое) колесо: имеет один или два канала для прохода жидкости. Незасоряемая конструкция, идеальна для канализации.
- Режущее колесо: оснащено ножами, которые измельчают включения перед входом в гидравлическую часть.
Вращается это колесо на валу, который соединен с двигателем. У мощных моделей вал опирается на подшипниковые узлы, способные выдерживать радиальные и осевые нагрузки 24/7. Если вал погнут или подшипники изношены, амплитуда биения быстро разрушит уплотнения. Крепеж и центровка — это отдельная песня. Болты, фланцы, кронштейны должны быть затянуты с ювелирной точностью. Малейший перекос при монтаже приводит к вибрации, которая убивает насос быстрее, чем любой абразив.
Уплотнения вала
Самое уязвимое место любого «водяного» промышленного насоса — точка входа вала в корпус. Здесь вода любой ценой пытается вырваться наружу, а если внутри агрессивная среда — это еще и опасно. В современном промоборудовании правит бал торцевое уплотнение. В мощных фекальных насосах часто ставят двойное торцевое уплотнение с масляной камерой между ними — это как шлюз для защиты двигателя от протечек.
Для разных условий эксплуатации применяются различные материалы пары трения. Выбор зависит от химического состава жидкости и наличия абразива.
| Материал пары трения | Устойчивость к абразиву | Химическая стойкость | Типичное применение |
| Карбид кремния (SiC/SiC) | Высокая | Высокая | Грязные воды, слабые кислоты/щелочи |
| Карбид вольфрама (WC/WC) | Очень высокая | Средняя | Пульпы, песковые смеси, гидротранспорт |
| Графит/Керамика | Низкая | Средняя | Чистая вода, масла, нейтральные среды |
| Графит/Карбид кремния | Средняя | Высокая | Стандартное решение для большинства стоков |
Торцевые уплотнения — это высокоточный узел. Две отполированные поверхности притираются друг к другу с усилием пружины. Они вращаются одна относительно другой, создавая зазор, который измеряется микронами. Вода не проходит через этот зазор благодаря тончайшей пленке жидкости, которая одновременно и смазывает, и охлаждает пары трения. Сальниковое уплотнение — это дедовский метод, где вал обжимается мягкой набивкой. Оно дешевле, но требует постоянного подтягивания и допускает небольшую течь (капля в секунду), что для многих производств критично.
Гидравлическая схема и привод
Гидравлическая часть насоса не ограничивается рабочим колесом. Важнейшие элементы — это подводящий и отводящий каналы (спиральный отвод или диффузор). От их формы зависит, с какой скоростью жидкость покинет рабочее колесо и как преобразуется ее кинетическая энергия в давление (напор). У многоступенчатых насосов таких колес и направляющих аппаратов несколько — они стоят последовательно, как вагончики поезда, чтобы поэтапно поднимать давление до сотен метров водяного столба.
Электродвигатель в промышленном исполнении — это отдельный крепыш. Он часто имеет охлаждение от перекачиваемой среды (в погружных моделях) или внешний вентилятор. Обмотки защищены термодатчиками, а степень изоляции позволяет работать в сырости (IP68). У серьезных агрегатов в масляную камеру ставят датчики контроля влаги — если первое уплотнение дало течь, датчик пошлет сигнал диспетчеру, и насос спасут от гибели до того, как вода доберется до обмоток. Дополнительные системы включают в себя:
- Охлаждение «водяной рубашкой»: перекачиваемая жидкость циркулирует вокруг двигателя, отводя тепло.
- Датчики температуры в обмотках: отключают мотор при перегреве.
- Система подпитки уплотнений: чистая вода подается к торцевым уплотнениям, если среда абразивная, чтобы промывать пары трения.
Не забудем и про обратный клапан на выходе или входе. Он не дает воде уйти из системы при остановке и позволяет насосу не «гонять воздух» при повторном пуске.
Знание внутреннего устройства промышленного водяного насоса — это не просто дань инженерной любознательности. Это практическая необходимость для тех, кто отвечает за бесперебойную работу предприятия. Понимая, как взаимодействуют корпус, тип рабочего колеса, система уплотнений и защиты двигателя, можно точно подобрать оборудование под конкретную задачу: будет ли это откачка чистого конденсата или перекачка агрессивных канализационных стоков. Вовремя обнаруженный люфт подшипника или правильный выбор материала торцевого уплотнения напрямую влияют на бюджет ремонтов и срок службы вашего «железного сердца». Поэтому, выбирая насос, всегда заглядывайте в его «анатомический атлас» — спецификацию материалов и чертежи гидравлики.
