Когда инженер или технолог сталкивается с задачей перемещения жидкости, перед ним открывается каталог, пестрящий аббревиатурами и цифрами. В этом многообразии легко утонуть, если не понимать главного: какие вообще бывают виды промышленных насосов и чем они принципиально отличаются. Задача этой статьи — не просто перечислить названия, а разобрать «скелет» классификации, чтобы вы могли с уверенностью сказать: «Здесь нужна объемная машина, а здесь — центробежная». И да, мы поговорим даже о том, где в этой иерархии находятся промышленные циркуляционные насосы для отопления и почему они занимают свою нишу.
Вся гидравлика делится на два огромных лагеря по принципу создания давления: динамические и объемные. Это не просто академическое разделение, а фундаментальная разница в характере потока и возможностях оборудования. Динамические агрегаты работают за счет вращения рабочего колеса, разгоняя жидкость и преобразуя кинетическую энергию в давление. Объемные, наоборот, вытесняют среду из замкнутого пространства, создавая напор за счет механического сжатия. Понимание этой дихотомии — первый шаг к правильному подбору.
Динамические насосы
Большинство насосов в промышленности — динамические, и «королём» здесь является центробежный тип. Его работа знакома многим: рабочее колесо с лопатками вращается внутри спирального корпуса, создавая центробежную силу, которая отбрасывает жидкость от центра к периферии. За счёт этого на входе создаётся разрежение (всасывание), а на выходе — избыточное давление. Простота конструкции, надёжность и способность перекачивать огромные объёмы сделали их стандартом для водоснабжения, охлаждения и в системах отопления.

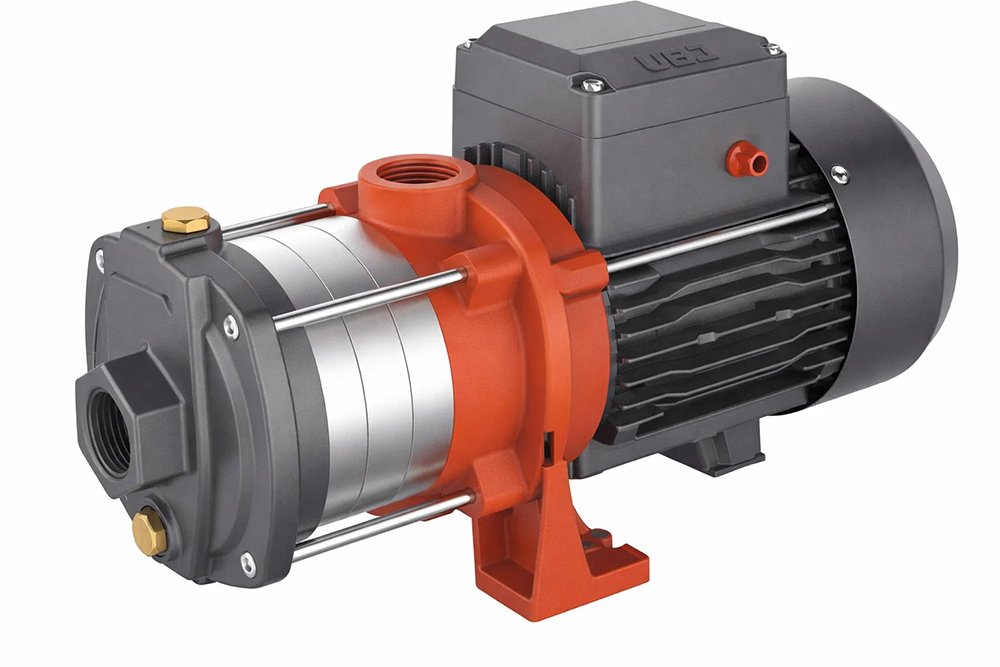

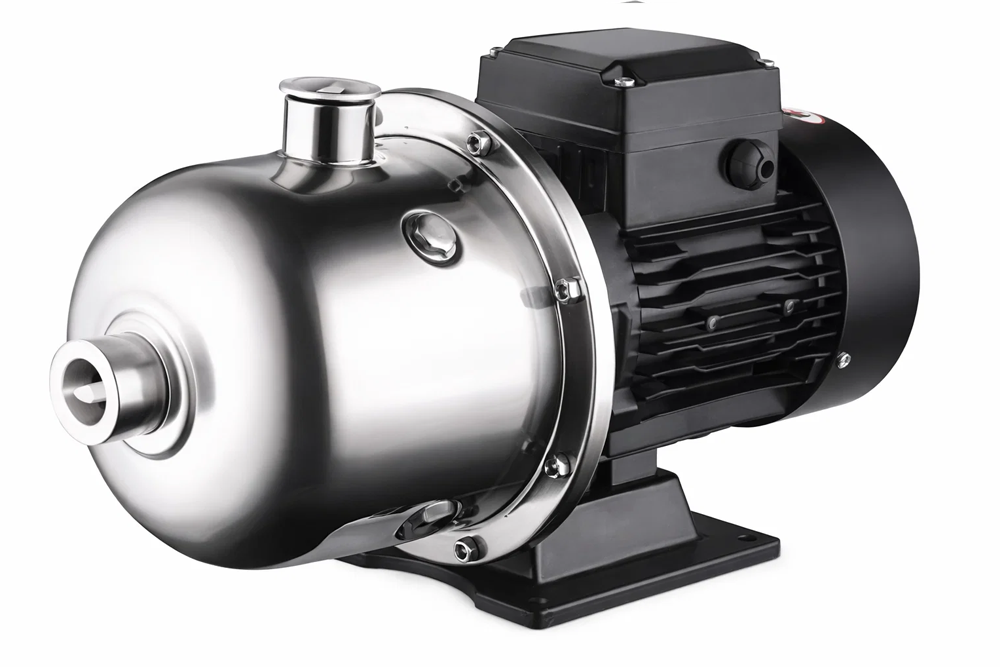

Однако «центробежник» тоже бывает разным. Консольные модели (типа К или КМ) — это рабочие лошадки для чистой воды. Многоступенчатые версии, где несколько колёс работают последовательно, позволяют достичь колоссального давления (напора) при умеренном расходе — их часто называют повысительными станциями. Для работы в скважинах используют погружные (артезианские) узкие агрегаты, способные поднимать воду с глубины в сотни метров. А если нужно качать очень грязную воду с песком или шламом, в дело вступают грунтовые и песковые модификации с усиленными материалами и геометрией, позволяющей пропускать твёрдые включения, не заклинивая механизм.
Отдельная каста динамических машин — осевые и вихревые. Осевые насосы (пропеллерного типа) созданы для перемещения гигантских масс воды с минимальным напором, например, в системах орошения или в качестве циркуляционных насосов на градирнях. Вихревые же, напротив, выдают высокое давление при смехотворно малом расходе. Они самовсасывающие, но крайне чувствительны к механическим примесям: песок для них — смертный приговор, так как рабочие зазоры там минимальны.
Объемные насосы
Если динамические насосы «обижаются» на высокую вязкость и воздух в системе, то для объёмных это — родная стихия. Здесь закон един: рабочая камера заполняется жидкостью, затем вход закрывается, объём уменьшается, и содержимое выталкивается в напорную линию. Это идеальные дозаторы. Самая яркая иллюстрация — поршневые и плунжерные агрегаты. Они создают запредельное давление и используются там, где нужно «продавить» очень вязкую среду или работать в условиях гидроочистки высокого давления. Их главный минус — пульсирующая подача, которую приходится сглаживать.
Винтовые (одно- или многовинтовые) насосы работают по принципу архимедова винта. Ротор вращается внутри статора, и карманы с жидкостью перемещаются вдоль оси. Это «вездеходы» мира перекачки: они жуют шламы, сырую нефть, сточные воды с включениями и даже пасты. Движение жидкости плавное, практически без пульсаций, что ценно в чувствительных технологических процессах. Чем больше вязкость, тем эффективнее работает винтовой насос — для центробежных это было бы катастрофой.
Шестеренные насосы — выбор гидравлических систем и масляного хозяйства. Две шестерни, вращаясь, захватывают жидкость во впадинах зубьев и переносят её с всасывания в нагнетание. Они компактны, реверсивны и незаменимы для перекачки масел, полимеров и компонентов топлива. Мембранные же (диафрагменные) агрегаты интересны своей герметичностью: рабочая среда контактирует только с мембраной и корпусом камеры, не касаясь штока и сальников. Это идеальный вариант для агрессивной химии, лакокрасочных материалов или пищевых продуктов, где гигиена критична.
Как выбрать промышленный насос?
Технический специалист знает: подбор насоса начинается не с каталога, а с анализа системы. Главные враги центробежных машин — кавитация и работа вне рабочей зоны. Кавитация возникает, когда давление на входе падает ниже давления насыщенных паров жидкости; она «съедает» рабочее колесо за считанные недели. Поэтому критически важен расчёт запаса NPSH (Net Positive Suction Head — кавитационный запас). Нужно, чтобы давление на входе (NPSHa) было выше требуемого насосом (NPSHr). Объёмные агрегаты меньше боятся подсоса воздуха, но они крайне чувствительны к загрязнениям и требуют идеальной фильтрации среды на входе.
При выборе оборудования необходимо учитывать целый ряд факторов. Вот основные из них:
- Производительность (Q, м³/ч) и напор (H, м). Определяют рабочую точку системы и должны строго соответствовать гидравлическому расчёту трубопровода.
- Свойства перекачиваемой среды. Вязкость, плотность, температура, химическая агрессивность, наличие твёрдых включений и абразива напрямую влияют на выбор типа насоса и материалов проточной части.
- Условия эксплуатации. Температура окружающей среды, взрывоопасность зоны, требования к герметичности (например, для токсичных сред нужны магнитные муфты или двойные торцевые уплотнения).
- Энергоэффективность и возможность регулирования. Частотный привод на динамических насосах позволяет экономить до 50% электроэнергии, а для объёмных машин регулирование обычно осуществляется изменением скорости вращения или перепуском.
Для наглядного сравнения двух основных классов насосного оборудования приведём сводную таблицу характеристик:
| Параметр | Динамические (центробежные) | Объемные (роторные/поршневые) |
| Принцип создания давления | Преобразование кинетической энергии вращения | Вытеснение жидкости из замкнутого объёма |
| Диапазон производительности | Широкий (от единиц до десятков тысяч м³/ч) | Ограничен размерами камеры (обычно до сотен м³/ч) |
| Максимальное давление | До 100–150 атм (многоступенчатые) | До 1000 атм и выше (плунжерные) |
| Чувствительность к газу/пару | Высокая (кавитация) | Низкая (могут работать с газожидкостными смесями) |
| Работа с высоковязкими средами | Плохая (КПД падает) | Отличная (КПД растёт с вязкостью) |
| Ремонтопригодность | Простая (замена рабочего колеса, подшипников) | Сложная (требует точной подгонки деталей) |
| Типичный ресурс до капремонта | 5–10 лет (при нормальных условиях) | 3–7 лет (зависит от абразивности и режима) |
Материалы исполнения — это отдельная песня. Для чистой воды и отопления достаточно чугуна. Для морской воды и щелочей — нержавейка или бронза. Для абразивных гидросмесей — высокохромистые чугуны или резиновые покрытия (футеровка). Уплотнения вала тоже делятся на сальниковые (дешево и сердито, но капает) и торцевые (дороже, но герметично). Для особо опасных сред используют насосы с магнитной муфтой — там вообще нет прямого контакта вала с атмосферой, вращение передаётся через магнитное поле.
Что касается энергоэффективности, то здесь доминирует частотное регулирование. Законы подобия центробежных сил говорят: снижение скорости вращения на 20% уменьшает энергопотребление почти вдвое! Поэтому современные промышленные циркуляционные насосы для систем отопления и водоснабжения поголовно комплектуются частотными преобразователями, которые автоматически подстраивают производительность под текущую потребность системы. Это не просто экономия, это ещё и комфорт, и долговечность оборудования.
Подводя итог, можно сказать, что выбор насосного оборудования — это всегда компромисс между производительностью, давлением и свойствами перекачиваемой среды. Универсальных машин не существует, но чёткое понимание классификации и физики процессов позволяет найти оптимальное решение практически для любой задачи.
