Описание
Вес: 12 кг, Объем 0,03

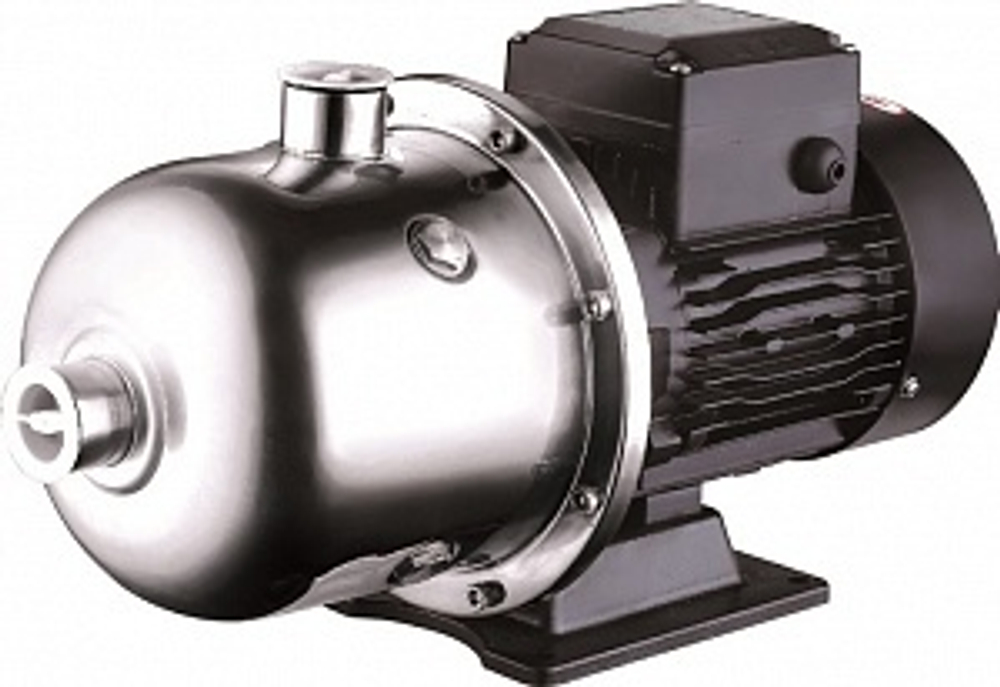

| Насос "LEO" модель EDHm4-30 |
| Потребляемая мощность: 750 Вт. |
| Параметры сети питания: 220 В/50 Гц. |
| Максимальная производительность: 117 л/мин. |
| Номинальная производительность: 64 л/мин. |
| Максимальная высота подъема: 28 м. |
| Номинальная высота подъема: 24 м. |
| Максимальная высота всасывания: 8 м. |
| Количество крыльчаток: 3 шт. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1%. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры входного/выходного отверстий: 1 дюйм (25 мм). |
| Диапазон температуры окружающей среды: 0- +40 С. |
| Максимальная температура перекачиваемой жидкости: +85 С. |
| Класс защиты: IP44. |
| Уровень РН жидкости: 4-10 |
| Крыльчатка, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Статор и ротор изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Встроенная в обмотку статора термозащита, защищает мотор от перегрева . |
| В рабочей камере насоса последовательно установлены крыльчатки, что значительно увеличивает производительность и высоту подъема. |
| В данном насосе используются высококачественные подшипники японской корпорации С&U. |
Технические параметры
| Модель | Мощность | Q(м³/ч) | 1 | 2 | 3 | 4 | 4.5 | 5 | 6 | 7 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | Q(л/мин) | 17 | 33 | 50 | 67 | 75 | 83 | 100 | 117 |
| EDHm4-20 | EDH4-20 | 0.55 | 0.75 | H (m) | 17.8 | 17.2 | 16.1 | 14.3 | 12 | 11.3 | 6.3 | 2.3 |
| EDHm4-30 | EDH4-30 | 0.55 | 0.75 | 26.7 | 26.4 | 24.6 | 22.1 | 18 | 16.8 | 13.5 | 7.3 | |
| EDHm4-40 | EDH4-40 | 0.75 | 1 | 36.1 | 35.2 | 32.9 | 29.9 | 25 | 24.7 | 18.6 | 9.2 | |
| EDHm4-50 | EDH4-50 | 1.1 | 1.5 | 45.7 | 43.6 | 40.5 | 37 | 32 | 31.8 | 21.8 | 10 | |
| EDHm4-60 | EDH4-60 | 1.1 | 1.5 | 53.6 | 52 | 47 | 42.5 | 37 | 35 | 23 | 12 | |

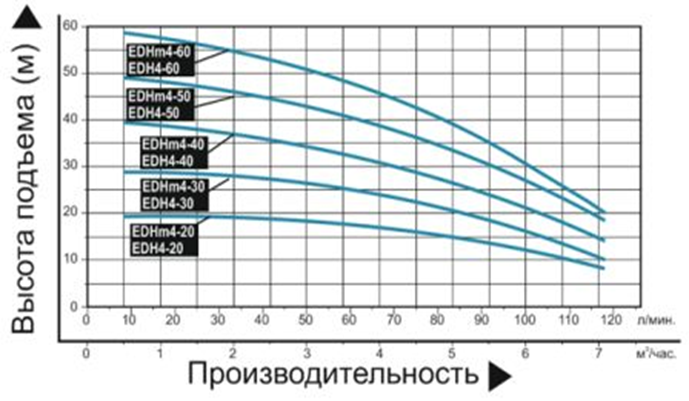

Гидравлические характеристики
Габаритные размеры

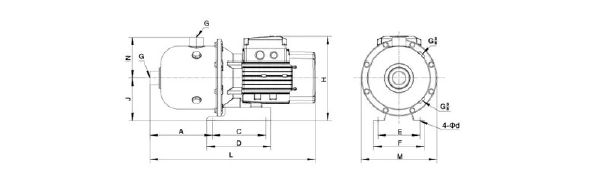

Габаритный чертеж
| Модель | L | A | C | D | E | F | G | H | J | M | N | d | Вес брутто (кг) | L x W x H (MM) | Количество (шт/20 TEU) |
| EDH(m)4-20 | 427 | 160 | 138 | 165 | 108 | 130 | G1¼ | 216 | 110 | Φ195 | 103 | 9 | 11,5 | 465x225x270 | 1044 |
| EDH(m)4-30 | 427 | 160 | 138 | 165 | 108 | 130 | G1¼ | 216 | 110 | Φ195 | 103 | 9 | 12,9 | 465x225x270 | 1044 |
| EDH(m)4-40 | 427 | 160 | 138 | 165 | 108 | 130 | G1¼ | 216 | 110 | Φ195 | 103 | 9 | 13,8 | 465x225x270 | 1044 |
| EDH(m)4-50 | 480 | 160 | 138 | 165 | 108 | 130 | G1¼ | 245 | 120 | Φ195 | 103 | 9 | 18,2 | 515x225x297 | 870 |
| EDH(m)4-60 | 480 | 160 | 138 | 165 | 108 | 130 | G1¼ | 245 | 120 | Φ195 | 103 | 9 | 18,6 | 515x225x297 | 870 |
