Описание

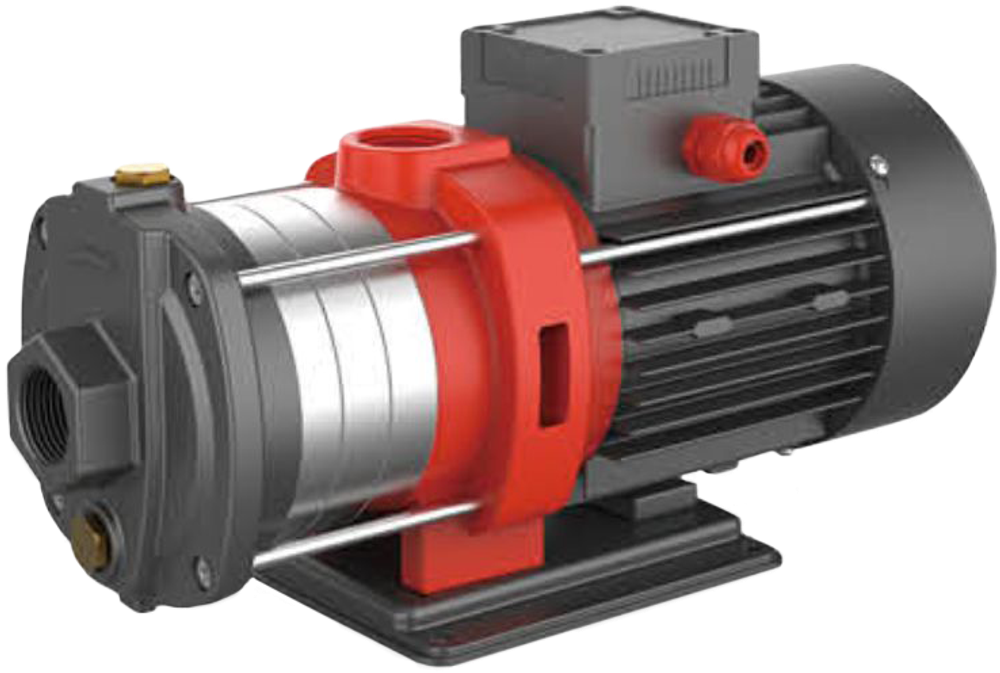

| Насос центробежный многоступенчатый горизонтальный "LEO" модель ECH10-50-F |
| В насосной камере насоса последовательно установлены 5 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В/50Гц |
| Потребляемая мощность: 2420 Вт. |
| Полезная мощность: 2200 Вт. |
| Максимальная производительность: 250 л/мин. |
| Номинальная производительность: 167 л/мин. |
| Максимальная высота подъема: 49 м. |
| Номинальная высота подъема: 39,5 м. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 1 1/2*1 1/4 дюйма. |
| Крыльчатки, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Установлены высококачественные подшипники марки C&U. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Пусковой ток: 27,5 А. |
| Рабочий ток: 5,5 А. |
| В комплекте: лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 100 | 117 | 133 | 150 | 167 | 183 | 200 | |
| ECH (m)10-10 | 0.75 | 1.0 | H (m) | 9.1 | 8.7 | 8.2 | 7.7 | 6.8 | 5.8 | − |
| ECH (m)10-20 | 0.75 | 1.0 | 17.9 | 17.1 | 16.3 | 15.3 | 14.0 | 12.5 | 10.6 | |
| ECH (m)10-30 | 1.1 | 1.5 | 27.1 | 26.3 | 24.9 | 23.4 | 21.4 | 19.3 | 16.9 | |
| ECH (m)10-40 | 1.5 | 2.0 | 38.6 | 37.6 | 35.9 | 33.9 | 31.2 | 28.2 | 24.6 | |
| ECH (m)10-50 | 2.2 | 3.0 | 47.8 | 46.4 | 44.4 | 42.2 | 39.5 | 35.9 | 31.1 | |

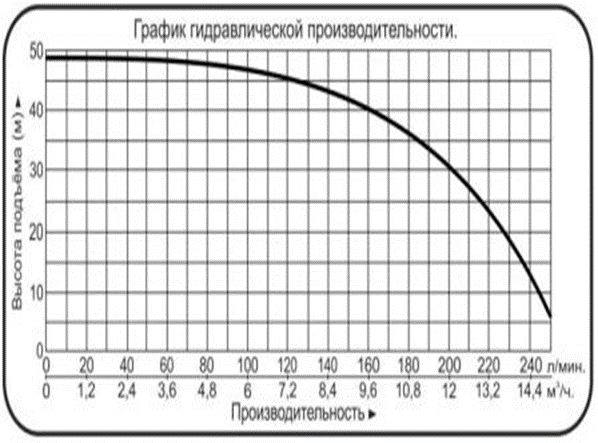

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)10-10(S) | 430 | 212 | 100 | 130 | 121 | 165 | 125 | 204,5 | 80 | Φ10 | 20,75 | 18,15 | 503x235x247 | 856 |
| ECH(m)10-20(S) | 430 | 212 | 100 | 130 | 121 | 165 | 125 | 204,5 | 80 | Φ10 | 20,85 | 18,25 | 503x235x247 | 856 |
| ECH(m)10-30(S) | 460,5 | 242,5 | 100 | 130 | 151,5 | 165 | 125 | 204,5 | 80 | Φ10 | 21,95 | 20,56 | 503x235x247 | 856 |
| ECH(m)10-40(S) | 549,5 | 261,5 | 125 | 150 | 182 | 180 | 140 | 217,5 | 90 | Φ10 | 28,25 | 27,9 | 618x245x262 | 653 |
| ECH(m)10-50(S) | 579,5 | 291,5 | 125 | 150 | 212 | 180 | 140 | 217,5 | 90 | Φ10 | 30,6 | 30,42 | 618x245x262 | 653 |
