Вес: 33 кг, Объем 0,04

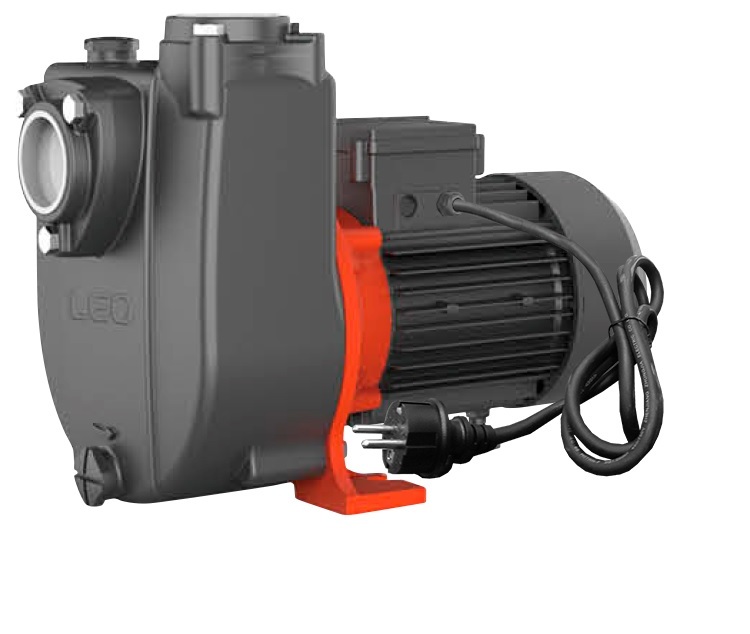

Насос модель XHSm1500 предназначен для перекачивания пресной чистой воды и других жидкостей с аналогичными физическими и химическими свойствами. Они используются для: водоснабжения, перекачивания воды из колодцев, рек, прудов, в целях полива садов, огородов, повышения давления жидкости, в сельскохозяйственной ирригации, промышленности и т. д.
Основными преимуществами являются:
1. Все части, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов;
2. Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики;
3. Медная обмотка статора имеет повышенные индукционные характеристики;
4. Использованы высококачественные подшипники корпорации C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы;
5. Насосы моделей XHSm1500 и XHSm2000 имеют встроенную в обмотку статора термозащиту, предотвращающую перегрев мотора;
6. Вал изготовлен из высококачественной нержавеющей стали марки AISI 304.

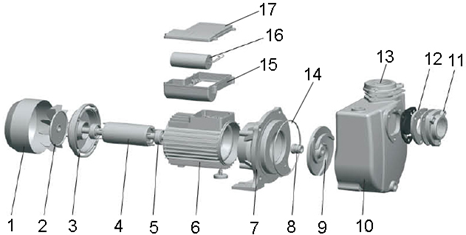

Обобщенные схемы устройств насосов.
Модели XHSm1500, XHS1500, XHSm2000, XHS2000.
|
№ |
Наименование |
№ |
Наименование |
|
1. |
Защитная крышка крыльчатки охлаждения. |
10. |
Насосная камера. |
|
2. |
Крыльчатка охлаждения. |
11. |
Входной фланец. |
|
3. |
Задняя крышка мотора (упорная пластина). |
12. |
Обратный клапан. |
|
4. |
Ротор. |
13. |
Выходной фланец. |
|
5. |
Подшипник. |
14. |
О-обратное уплотнительное кольцо. |
|
6. |
Статор. |
15. |
Конденсаторная коробка. |
|
7. |
Суппорт. |
16. |
Пусковой конденсатор. |
|
8. |
Торцевое уплотнение (сальник). |
17. |
Крышка пускового конденсатора. |
|
9. |
Крыльчатка. |
|
|

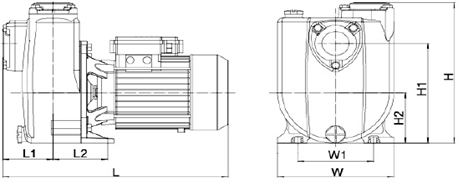

Установочные размеры.
Модели XHSm1500, XHS1500, XHSm2000, XHS20000
|
|
L (мм) |
W (мм) |
H (мм) |
L1 (мм) |
L2 (мм) |
W1 (мм) |
H1 (мм) |
H2 (мм) |
|
XHS(m)1500 |
432 |
222 |
308 |
96,5 |
104 |
145 |
218 |
111 |
|
XHS(m)2000 |
432 |
222 |
308 |
96,5 |
104 |
145 |
218 |
111 |
