Описание
Вес: 71 кг, Объем: 0,105
| Насос вертикальный многоступенчатый "LEO" модель LVR10-8 |
| В насосной камере насоса последовательно установлено 8 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 3000 Вт. |
| Максимальная производительность: 217 л/мин. |
| Номинальная производительность: 109 л/мин. |
| Максимальная высота подъема: 82 м. |
| Номинальная высота подъема: 77 м. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры входного/выходного отверстий: 1 3/4 дюйма. |
| Диапазон температур перекачиваемой жидкости: от -20 С до +120 С. |
| Номинальные температуры перекачиваемой жидкости: от -20 С до +80 С. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 5 | 6 | 8 | 10 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR10-2 | 0,75 | H (м) | 20 | 19 | 18 | 15 | 12 | 10 |
| Вертикальный многоступенчатый насос LVR10-3 | 1,1 | 30 | 29 | 26 | 23 | 18 | 16 | |
| Вертикальный многоступенчатый насос LVR10-4 | 1,5 | 40 | 40 | 36 | 32 | 26 | 23 | |
| Вертикальный многоступенчатый насос LVR10-5 | 2,2 | 51 | 50 | 46 | 40 | 33 | 29 | |
| Вертикальный многоступенчатый насос LVR10-6 | 2,2 | 61 | 59 | 55 | 48 | 39 | 35 | |
| Вертикальный многоступенчатый насос LVR10-7 | 3 | 72 | 70 | 65 | 56 | 46 | 41 | |
| Вертикальный многоступенчатый насос LVR10-8 | 3 | 82 | 80 | 74 | 64 | 53 | 46 | |
| Вертикальный многоступенчатый насос LVR10-9 | 3 | 92 | 89 | 82 | 70 | 59 | 52 | |
| Вертикальный многоступенчатый насос LVR10-10 | 4 | 102 | 100 | 93 | 80 | 66 | 59 | |
| Вертикальный многоступенчатый насос LVR10-12 | 4 | 122 | 119 | 110 | 95 | 79 | 69 | |
| Вертикальный многоступенчатый насос LVR10-14 | 5,5 | 142 | 140 | 130 | 113 | 94 | 82 | |
| Вертикальный многоступенчатый насос LVR10-16 | 5,5 | 162 | 159 | 148 | 128 | 106 | 93 | |
| Вертикальный многоступенчатый насос LVR10-18 | 7,5 | 185 | 182 | 169 | 147 | 123 | 109 | |
| Вертикальный многоступенчатый насос LVR10-20 | 7,5 | 206 | 201 | 188 | 164 | 136 | 119 | |
| Вертикальный многоступенчатый насос LVR10-22 | 7,5 | 226 | 221 | 206 | 178 | 147 | 130 |

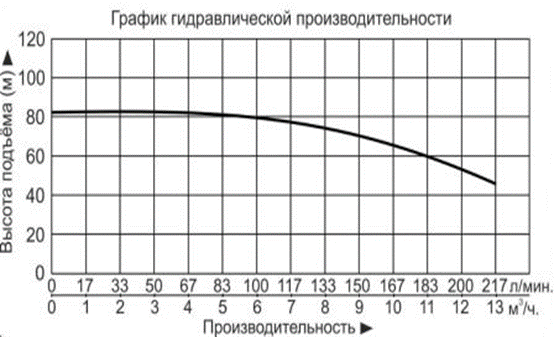

Гидравлические характеристики
Габаритные размеры

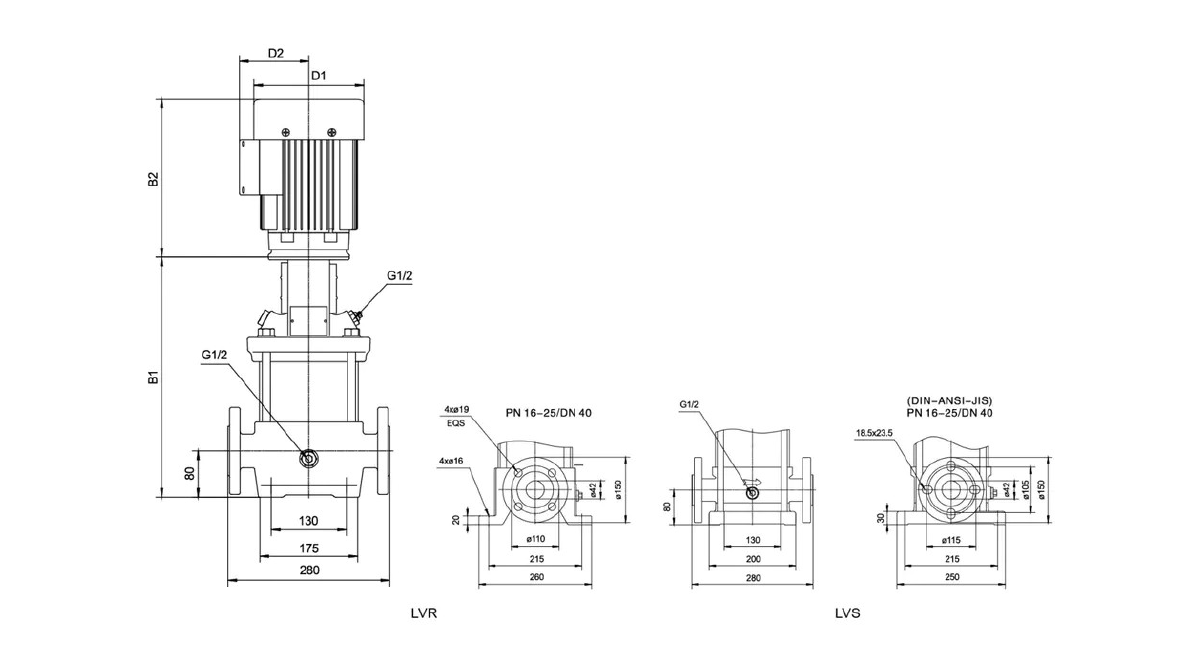

Габаритный чертеж
| Модель | DIN фланец (LVR) | DIN фланец (LVS) | D1 | D2 | Bec нетто (кг) | Номер ремонта двигателя |
||
| B1 | B1+B2 | B1 | B1+B2 | |||||
| 10-2 | 351 | 619 | 353 | 621 | 150 | 125 | 40,6 | V18 |
| 10-3 | 381 | 649 | 383 | 651 | 150 | 125 | 41,1 | |
| 10-4 | 427 | 745 | 429 | 747 | 164 | 127 | 48,5 | |
| 10-5 | 457 | 775 | 459 | 777 | 164 | 127 | 51,9 | |
| 10-6 | 487 | 805 | 489 | 807 | 164 | 127 | 52,5 | |
| 10-7 | 522 | 862 | 524 | 864 | 186 | 120 | 60,6 | |
| 10-8 | 552 | 892 | 554 | 894 | 186 | 120 | 62,1 | |
| 10-9 | 582 | 922 | 584 | 924 | 186 | 120 | 63,2 | |
| 10-10 | 612 | 952 | 614 | 954 | 186 | 120 | 66,5 | |
| 10-12 | 672 | 1012 | 674 | 1014 | 186 | 120 | 73,1 | |
| 10-14 | 764 | 1161 | 766 | 1163 | 210 | 142 | 77,1 | |
| 10-16 | 824 | 1221 | 826 | 1223 | 210 | 142 | 80,3 | |
| 10-18 | 884 | 1281 | 886 | 1283 | 210 | 142 | 86,9 | |
| 10-20 | 944 | 1341 | 946 | 1343 | 210 | 142 | 86,9 | |
| 10-22 | 1004 | 1401 | 1006 | 1403 | 210 | 142 | 95,6 | |
