Описание

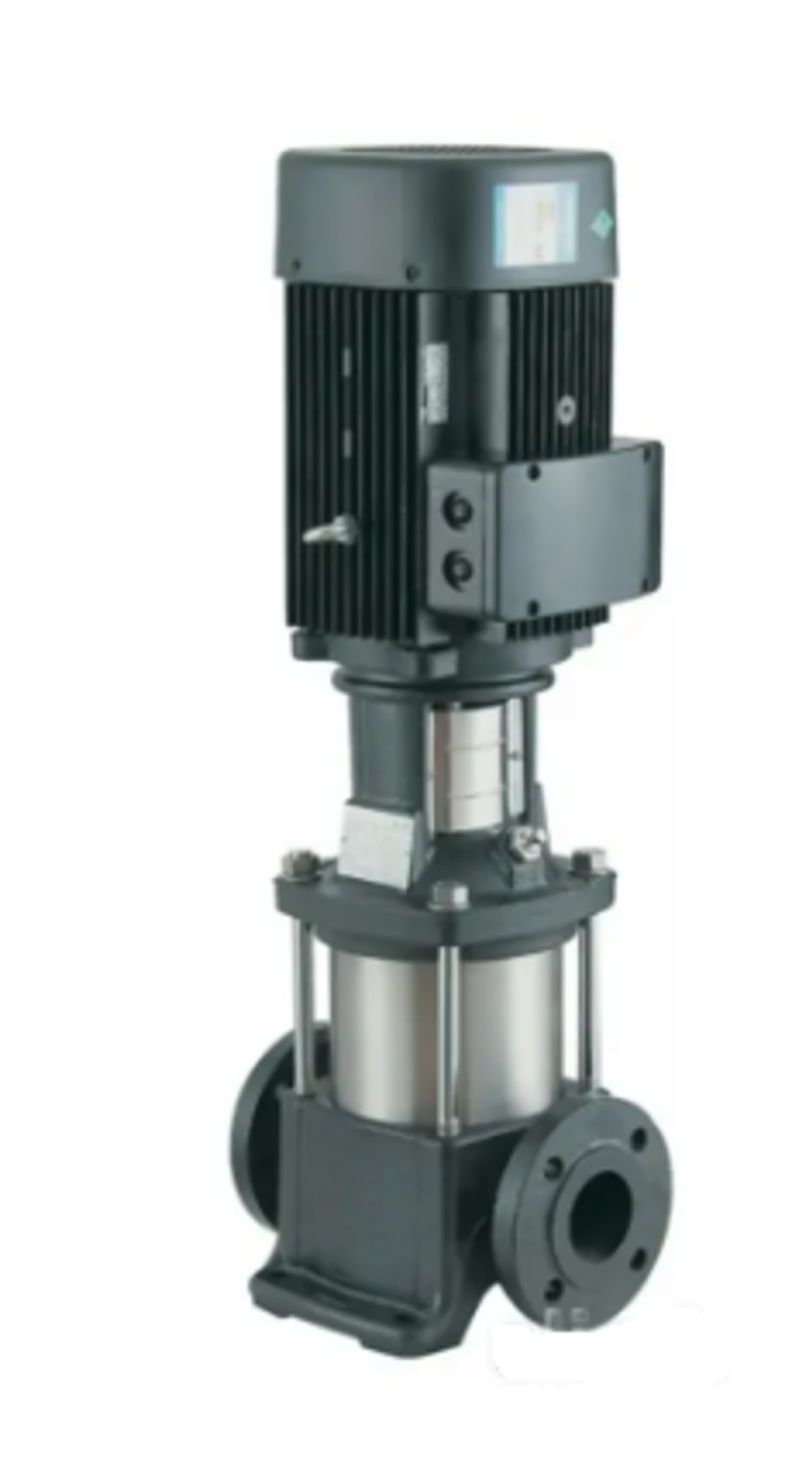

| Насос вертикальный многоступенчатый "LEO" модель LVR5-10 |
| В насосной камере насоса последовательно установлено 10 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В/50 Гц. |
| Потребляемая мощность: 1500 Вт. |
| Максимальная производительность: 167 л/мин. |
| Номинальная производительность: 85 л/мин. |
| Максимальная высота подъема: 67 м. |
| Номинальная высота подъема: 52 м. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр входного/выходного отверстия: 1 1/4 дюйма.(32 мм). |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон РН перекачиваемой жидкости: 4-20. |
| Количество крыльчаток: 10. |
| Крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 8,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR5-2 | 0,37 | H (м) | 12 | 12 | 10 | 9 | 7 | 6 | 4 | 3,5 |
| Вертикальный многоступенчатый насос LVR5-3 | 0,55 | 19 | 18 | 16 | 15 | 12 | 10 | 8 | 6 | |
| Вертикальный многоступенчатый насос LVR5-4 | 0,55 | 24 | 24 | 22 | 19 | 16 | 14 | 10,5 | 9 | |
| Вертикальный многоступенчатый насос LVR5-5 | 0,75 | 31 | 30 | 28 | 24 | 22 | 18 | 15 | 12 | |
| Вертикальный многоступенчатый насос LVR5-6 | 1,1 | 38 | 37 | 34 | 28 | 27 | 23 | 19 | 15 | |
| Вертикальный многоступенчатый насос LVR5-7 | 1,1 | 44 | 42 | 40 | 32 | 32 | 27 | 22 | 19 | |
| Вертикальный многоступенчатый насос LVR5-8 | 1,1 | 50 | 48 | 45 | 40 | 36 | 31 | 25 | 21 | |
| Вертикальный многоступенчатый насос LVR5-9 | 1,5 | 59 | 56 | 53 | 47 | 44 | 37 | 31 | 26 | |
| Вертикальный многоступенчатый насос LVR5-10 | 1,5 | 65 | 62 | 59 | 53 | 48 | 41 | 34 | 29 | |
| Вертикальный многоступенчатый насос LVR5-11 | 2,2 | 73 | 70 | 66 | 59 | 54 | 47 | 38 | 35 | |
| Вертикальный многоступенчатый насос LVR5-12 | 2,2 | 78 | 76 | 72 | 63 | 59 | 51 | 42 | 38 | |
| Вертикальный многоступенчатый насос LVR5-13 | 2,2 | 85 | 82 | 78 | 68 | 64 | 55 | 45 | 40 | |
| Вертикальный многоступенчатый насос LVR5-14 | 2,2 | 91 | 89 | 83 | 74 | 69 | 60 | 58 | 53 | |
| Вертикальный многоступенчатый насос LVR5-15 | 2,2 | 98 | 95 | 89 | 79 | 74 | 63 | 52 | 46 | |
| Вертикальный многоступенчатый насос LVR5-16 | 2,2 | 103 | 101 | 95 | 85 | 78 | 68 | 55 | 49 | |
| Вертикальный многоступенчатый насос LVR5-18 | 3 | 118 | 115 | 109 | 98 | 90 | 78 | 65 | 58 | |
| Вертикальный многоступенчатый насос LVR5-20 | 3 | 130 | 127 | 120 | 108 | 100 | 87 | 72 | 64 | |
| Вертикальный многоступенчатый насос LVR5-22 | 4 | 145 | 142 | 134 | 120 | 112 | 97 | 80 | 72 | |
| Вертикальный многоступенчатый насос LVR5-24 | 4 | 158 | 154 | 146 | 132 | 122 | 106 | 88 | 78 | |
| Вертикальный многоступенчатый насос LVR5-26 | 4 | 170 | 166 | 157 | 145 | 132 | 115 | 95 | 85 | |
| Вертикальный многоступенчатый насос LVR5-29 | 4 | 192 | 188 | 178 | 155 | 149 | 131 | 109 | 98 |

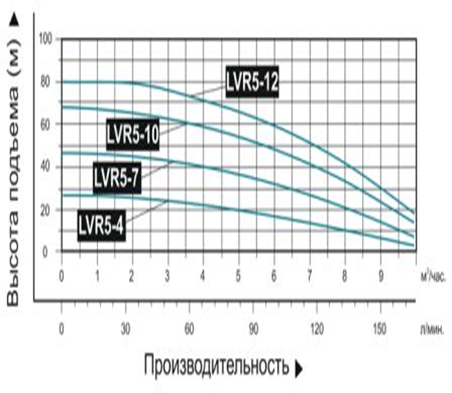

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | DIN фланец (LVR) | DIN фланец (LVS) | D1 | D2 | Bec нетто (кг) | Номер ремонта двигателя |
||
| B1 | B1+B2 | B1 | B1+B2 | |||||
| 5-2 | 256 | 470 | 282 | 496 | 130 | 105 | 20,9 | V18 |
| 5-3 | 283 | 497 | 309 | 523 | 130 | 105 | 21,8 | |
| 5-4 | 310 | 524 | 336 | 550 | 130 | 105 | 22,7 | |
| 5-5 | 341 | 609 | 367 | 635 | 150 | 125 | 25,5 | |
| 5-6 | 368 | 636 | 394 | 662 | 150 | 125 | 27,6 | |
| 5-7 | 395 | 663 | 421 | 689 | 150 | 125 | 28,5 | |
| 5-8 | 422 | 690 | 448 | 716 | 150 | 125 | 29,1 | |
| 5-9 | 465 | 783 | 491 | 809 | 164 | 127 | 37,3 | |
| 5-10 | 492 | 810 | 518 | 836 | 164 | 127 | 37,9 | |
| 5-11 | 519 | 837 | 545 | 863 | 164 | 127 | 39,4 | |
| 5-12 | 546 | 864 | 572 | 890 | 164 | 127 | 39,9 | |
| 5-13 | 573 | 891 | 599 | 917 | 164 | 127 | 40,5 | |
| 5-14 | 600 | 918 | 626 | 944 | 164 | 127 | 40,9 | |
| 5-15 | 627 | 945 | 653 | 971 | 164 | 127 | 41,5 | |
| 5-16 | 654 | 972 | 680 | 998 | 164 | 127 | 42,4 | |
| 5-18 | 712 | 1052 | 738 | 1078 | 186 | 120 | 49,9 | |
| 5-20 | 766 | 1106 | 792 | 1132 | 186 | 120 | 51,3 | |
| 5-22 | 820 | 1160 | 846 | 1186 | 186 | 120 | 54,2 | |
| 5-24 | 900 | 1240 | 186 | 120 | 55,5 | |||
| 5-26 | 954 | 1294 | 186 | 120 | 58,2 | |||
| 5-29 | 1035 | 1375 | 186 | 120 | 59,9 | |||
| 5-36 | 1249 | 1648 | 210 | 142 | 95 | |||
Примечание: В1 и В1 + В2 хомутного и резьбового соединителей соответствуют с DIN фланцем
