Описание
| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель LVR120-5 (380В) |
| В насосной камере насоса последовательно установлены 5 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 60500 Вт. |
| Полезная мощность: 55000 Вт. |
| Максимальная производительность: 2500 л/мин. |
| Номинальная производительность: 2000 л/мин. |
| Максимальная высота подъема: 121 м. |
| Номинальная высота подъема: 101,5 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 796,05 А. |
| Рабочий ток: 159,21 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон номинальных температур перекачиваемой жидкости: от -20 С до +60 С. |
| Диаметр входного/выходного отверстия: 5 дюймов. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки NSK. |
| Габаритный размер насоса: длина 380 мм* ширина 510 мм* высота 2295 мм. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR120-1 | 11 | H (м) | 22 | 21,8 | 21,6 | 21 | 20,5 | 19,5 | 18,5 | 17 | 16 | 15 |
| Вертикальный многоступенчатый насос LVR120-2-2 | 15 | 34 | 33,6 | 33 | 31 | 30,2 | 30 | 28,5 | 27 | 25 | 24 | |
| Вертикальный многоступенчатый насос LVR120-2-1 | 18,5 | 41 | 40 | 39,5 | 38,5 | 37 | 36,5 | 34,5 | 32,5 | 30 | 27,5 | |
| Вертикальный многоступенчатый насос LVR120-2 | 22 | 46 | 45 | 44,5 | 43,5 | 42,4 | 41 | 40 | 38 | 36 | 33,5 | |
| Вертикальный многоступенчатый насос LVR120-3-2 | 30 | 57 | 56 | 55 | 53,5 | 52 | 51 | 49 | 46,5 | 43,5 | 41 | |
| Вертикальный многоступенчатый насос LVR120-3-1 | 30 | 64 | 63 | 62 | 60 | 58,5 | 57,5 | 55,5 | 52 | 49 | 46 | |
| Вертикальный многоступенчатый насос LVR120-3 | 30 | 69,5 | 68,5 | 67,5 | 66 | 64,4 | 62,5 | 61 | 57,5 | 54,5 | 51 | |
| Вертикальный многоступенчатый насос LVR120-4-2 | 37 | 80,5 | 79 | 78 | 76 | 73,5 | 72 | 69 | 66 | 61,5 | 58 | |
| Вертикальный многоступенчатый насос LVR120-4-1 | 37 | 87 | 86 | 84,5 | 82 | 80 | 78 | 76 | 72 | 68 | 64,5 | |
| Вертикальный многоступенчатый насос LVR120-4 | 45 | 92,5 | 91 | 90 | 88 | 85,5 | 83 | 81 | 77 | 73 | 68,5 | |
| Вертикальный многоступенчатый насос LVR120-5-2 | 45 | 104,5 | 103 | 101 | 99 | 96 | 93 | 90 | 85,5 | 80,5 | 75,5 | |
| Вертикальный многоступенчатый насос LVR120-5-1 | 45 | 110,5 | 109 | 107,5 | 105 | 102 | 100 | 97 | 92 | 86,5 | 83 | |
| Вертикальный многоступенчатый насос LVR120-5 | 55 | 115,5 | 114 | 113 | 110 | 107,5 | 104,5 | 101,5 | 96 | 91 | 86 | |
| Вертикальный многоступенчатый насос LVR120-6-2 | 55 | 128 | 125,5 | 123 | 121 | 117,3 | 113,5 | 110 | 104,5 | 98,5 | 92,5 | |
| Вертикальный многоступенчатый насос LVR120-6-1 | 55 | 134 | 132 | 130,5 | 127 | 124 | 121 | 118 | 111 | 105 | 100 | |
| Вертикальный многоступенчатый насос LVR120-1 | 75 | 139 | 137 | 135 | 132 | 128,8 | 126 | 123 | 116 | 110 | 104 | |
| Вертикальный многоступенчатый насос LVR120-7-2 | 75 | 151 | 148 | 145,5 | 143 | 138,6 | 134 | 130 | 123,5 | 116,5 | 109 | |
| Вертикальный многоступенчатый насос LVR120-7-1 | 75 | 156,5 | 154 | 152 | 148,5 | 144,5 | 141 | 137,5 | 130 | 123 | 116,5 | |
| Вертикальный многоступенчатый насос LVR120-7 | 75 | 162,5 | 160,5 | 158,5 | 155 | 151 | 148 | 145 | 137 | 129 | 123 |

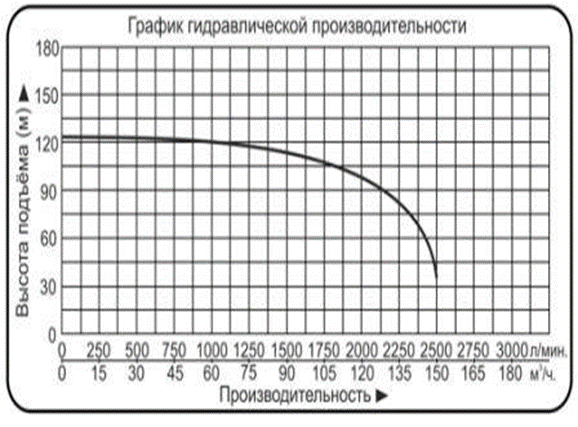

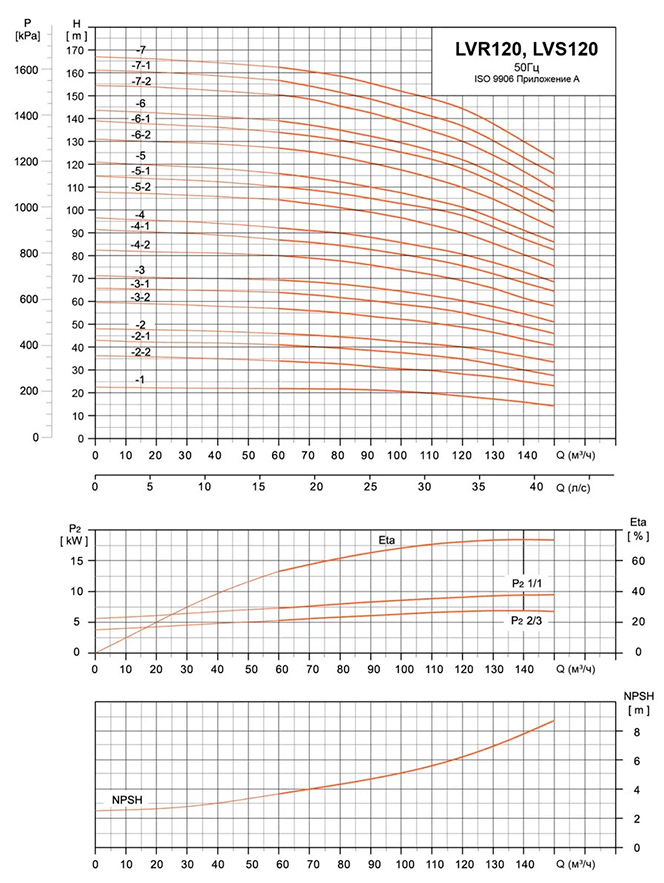

Гидравлические характеристики
