Описание
| Насос вертикальный многоступенчатый "LEO" модель LVR4-5 |
| В насосной камере насоса последовательно установлено 5 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 1100 Вт. |
| Максимальная производительность: 133 л/мин. |
| Номинальная производительность: 67 л/мин. |
| Максимальная высота подъема: 47 м. |
| Номинальная высота подъема: 35 м. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры входного/выходного отверстий: 1 1/2 дюйма. |
| Диапазон температур перекачиваемой жидкости: от -20 С до +120 С. |
| Номинальные температуры перекачиваемой жидкости: от -20 С до +80 С. |
| Параметры сети питания: 220 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| Встроенная в обмотку статора термозащита защищает мотор насоса от перегрева. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 1,5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR4-2 | 0,37 | H (м) | 19 | 18 | 17 | 14,5 | 13 | 10,5 | 8 | 6 |
| Вертикальный многоступенчатый насос LVR4-3 | 0,55 | 28 | 27 | 26 | 23,5 | 20 | 18 | 14 | 10 | |
| Вертикальный многоступенчатый насос LVR4-4 | 0,75 | 38 | 36 | 34 | 31,5 | 27 | 24,5 | 18 | 13 | |
| Вертикальный многоступенчатый насос LVR4-5 | 1,1 | 47 | 45 | 43 | 40,5 | 34 | 31,5 | 23 | 17 | |
| Вертикальный многоступенчатый насос LVR4-6 | 1,1 | 56 | 54 | 52 | 47,5 | 41 | 36 | 28 | 20 | |
| Вертикальный многоступенчатый насос LVR4-7 | 1,5 | 66 | 63 | 61 | 57 | 48 | 44,5 | 34 | 24 | |
| Вертикальный многоступенчатый насос LVR4-8 | 1,5 | 74 | 72 | 70 | 64 | 55 | 49,5 | 38 | 27 | |
| Вертикальный многоступенчатый насос LVR4-9 | 2,2 | 86 | 81 | 78 | 72 | 63 | 56 | 44 | 32 | |
| Вертикальный многоступенчатый насос LVR4-10 | 2,2 | 96 | 90 | 87 | 81 | 71 | 64 | 50 | 34 | |
| Вертикальный многоступенчатый насос LVR4-11 | 2,2 | 105 | 99 | 95 | 88 | 78 | 69 | 53 | 39 | |
| Вертикальный многоступенчатый насос LVR4-12 | 2,2 | 114 | 108 | 104 | 96 | 85 | 75 | 57 | 41 | |
| Вертикальный многоступенчатый насос LVR4-13 | 3 | 123 | 117 | 113 | 103 | 93 | 83 | 63 | 45 | |
| Вертикальный многоступенчатый насос LVR4-14 | 3 | 136 | 126 | 122 | 114 | 101 | 90 | 69 | 48 | |
| Вертикальный многоступенчатый насос LVR4-15 | 3 | 142 | 135 | 131 | 120 | 108 | 96 | 73 | 52 | |
| Вертикальный многоступенчатый насос LVR4-16 | 3 | 152 | 144 | 140 | 129 | 115 | 102 | 78 | 55 | |
| Вертикальный многоступенчатый насос LVR4-17 | 4 | 163 | 153 | 149 | 137 | 122 | 108 | 83 | 62 | |
| Вертикальный многоступенчатый насос LVR4-18 | 4 | 175 | 162 | 158 | 145 | 129 | 115 | 89 | 65 | |
| Вертикальный многоступенчатый насос LVR4-19 | 4 | 183 | 171 | 168 | 155 | 137 | 123 | 95 | 67 | |
| Вертикальный многоступенчатый насос LVR4-20 | 4 | 192 | 180 | 176 | 161 | 144 | 128 | 99 | 72 | |
| Вертикальный многоступенчатый насос LVR4-21 | 4 | 203 | 200 | 184 | 169 | 152 | 134 | 103 | 75 | |
| Вертикальный многоступенчатый насос LVR4-22 | 4 | 211 | 210 | 192 | 177 | 160 | 139 | 108 | 79 |

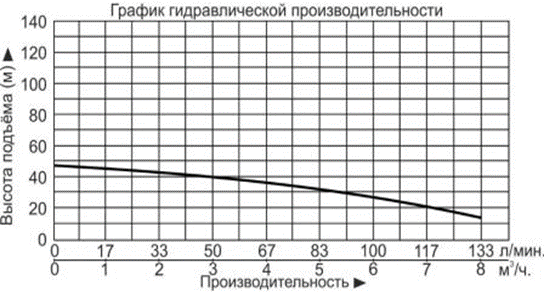

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | DIN фланец (LVR) | DIN фланец (LVS) | D1 | D2 | Bec нетто (кг) | Номер ремонта двигателя |
||
| B1 | B1+B2 | B1 | B1+B2 | |||||
| 4-2 | 256 | 470 | 282 | 496 | 130 | 105 | 22,4 | V18 |
| 4-3 | 283 | 497 | 309 | 523 | 130 | 105 | 23 | |
| 4-4 | 314 | 582 | 340 | 608 | 150 | 125 | 25,2 | |
| 4-5 | 341 | 609 | 367 | 635 | 150 | 125 | 27,2 | |
| 4-6 | 368 | 636 | 394 | 662 | 150 | 125 | 27,4 | |
| 4-7 | 411 | 729 | 437 | 755 | 164 | 127 | 34,4 | |
| 4-8 | 438 | 756 | 464 | 782 | 164 | 127 | 35,6 | |
| 4-9 | 465 | 783 | 491 | 809 | 164 | 127 | 35,9 | |
| 4-10 | 492 | 810 | 518 | 836 | 164 | 127 | 36,9 | |
| 4-11 | 519 | 837 | 545 | 863 | 164 | 127 | 38,7 | |
| 4-12 | 546 | 864 | 572 | 890 | 164 | 127 | 39,8 | |
| 4-13 | 577 | 917 | 603 | 943 | 186 | 120 | 47,6 | |
| 4-14 | 604 | 944 | 630 | 970 | 186 | 120 | 48,2 | |
| 4-15 | 631 | 971 | 557 | 997 | 186 | 120 | 48,8 | |
| 4-16 | - | - | 684 | 1024 | 186 | 120 | 47,3 | |
| 4-17 | - | - | 711 | 1051 | 186 | 120 | 50,9 | |
| 4-18 | - | - | 738 | 1078 | 186 | 120 | 53,1 | |
| 4-19 | - | - | 765 | 1105 | 186 | 120 | 53,4 | |
| 4-20 | - | - | 792 | 1132 | 186 | 120 | 53,6 | |
| 4-21 | - | - | 819 | 1159 | 186 | 120 | 53,9 | |
| 4-22 | - | - | 846 | 1186 | 186 | 120 | 54,2 | |
Примечание: В1 и В1 + В2 хомутного и резьбового соединителей соответствуют с DIN фланцем
