Описание
Применение центробежного насоса LEO XST 65-250/300
- Циркуляция и подача чистой химически неагрессивной воды и других жидкостей
- Водоснабжение и ирригация
- Системы кондиционирования: Циркуляция охлаждающей воды

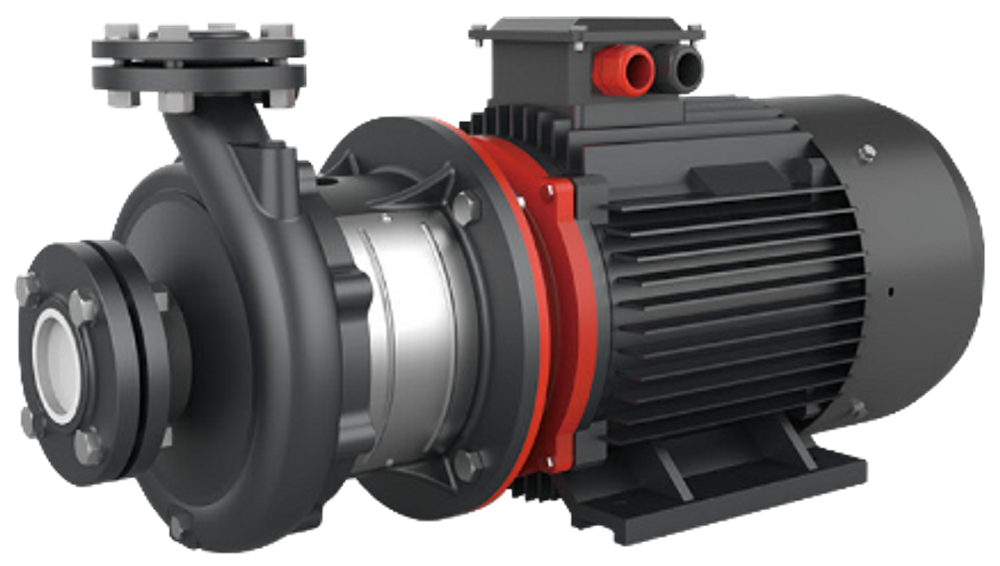

Описание нормальновсасывающего насоса LEO XST 65-250/300
- Насос центробежный с единственным рабочим колесом с осевым всасывающим патрубком и радиальным напорным патрубком
- Всасывающий и напорный патрубок в соответствии с EN 733 (DIN 24255) и UNI 7467
- Фланцы в соответствии с UNI2236 и DIN2532
- Удобный доступ (крыльчатка, двигатель, могут быть сняты без демонтажа фланцевых соединений)
- Температура перекачиваемой жидкости: -10 °C ~ 85 °C
- Максимальное давление: до 12 Бар
- Вращение насоса против часовой стрелки если смотреть с< стороны всасывающего патрубка
- Крыльчатка из чугуна или из нержавеющей стали
- Смазка перекачиваемой жидкостью
- Электродвигатель закрытый, обдуваемый
- Класс изоляции: F
- Класс защиты: IP54
- Класс энергоэффективности: IE2 стандартная комплектация IE3 - по отдельному заказу
- Максимальная окружающая температура до 40 °C
- Встроенная термозащита
| Насос центробежный "LEO" модель XST65-250/300 (380 В) |
| Потребляемая мощность: 33000 Вт. |
| Полезная мощность: 30000 Вт. |
| Параметры сети питания: 380 В/50 Гц. |
| Максимальная производительность: 2333 л/мин. |
| Номинальная производительность: 1200 л/мин. |
| Максимальная высота подъема: 76 м. |
| Номинальная высота подъема: 72 м. |
| Рабочий ток: 55,4 А. |
| Пусковой ток: 277 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1%. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьбы входного отверстия: 3 1/4 дюйма. |
| Диаметр резьбы выходного отверстия: 2 1/2 дюйма. |
| Максимальная температура перекачиваемой жидкости: +85 С. |
| Диапазон номинальных температур перекачиваемой жидкости: от -10 С до +60 С. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки NSK. |
| Насос укомплектован лентой ФУМ. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 48 | 54 | 72 | 84 | 90 | 108 | 120 | 138 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 0 | 800 | 900 | 1200 | 1400 | 1500 | 1800 | 2000 | 2300 | |
| 65-125/40 | 4 | 5.5 | H (m) | 19 | 17.3 | 16.8 | 14.5 | 13 | 11.8 | |||
| 65-125/55 | 5.5 | 7.5 | 23 | 21.3 | 20.9 | 19 | 17.5 | 16.7 | 13.7 | |||
| 65-125/75 | 7.5 | 10 | 27 | 26 | 25.6 | 24.5 | 23 | 22.5 | 20 | 18 | ||
| 65-160/92 | 9.2 | 12.5 | 33 | 31.5 | 30 | 28 | 27.1 | 24 | 21.5 | |||
| 65-160/110 | 11 | 15 | 36 | 34.5 | 33 | 31.5 | 30.8 | 28 | 25.5 | |||
| 65-160/150 | 15 | 20 | 42 | 41 | 40 | 38.5 | 37.8 | 35 | 33 | |||
| 65-200/150 | 15 | 20 | 45.5 | 46 | 43.5 | 41 | 39.2 | 33 | ||||
| 65-200/185 | 18.5 | 25 | 53 | 53.5 | 51.2 | 48.3 | 47 | 41.5 | ||||
| 65-200/220 | 22 | 30 | 59 | 59.5 | 57.2 | 54 | 53 | 47 | 43.5 | |||
| 65-200К/185 | 18.5 | 25 | 41.2 | 42 | 41.2 | 40.6 | 38.2 | 36.5 | 34 | |||
| 65-200К/220 | 22 | 30 | 48 | 48 | 47.5 | 46 | 44 | 41 | ||||
| 65-200К/300 | 30 | 40 | 59.5 | 59 | 58.5 | 58 | 56.2 | 54 | ||||
| 65-250/220 | 22 | 30 | 62 | 61.5 | 58.2 | 56.5 | 54 | 49 | 45 | |||
| 65-250/300 | 30 | 40 | 76 | 75 | 73 | 70 | 69 | 64 | 61 | 54 | ||
| 65-250/370 | 37 | 50 | 90 | 88 | 86 | 84 | 82 | 78 | 74 | 68 |

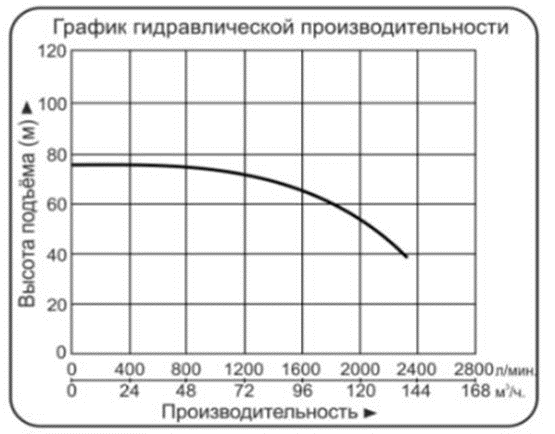

Гидравлические характеристики
Габаритные размеры
