Вес: 42, Объем: 0,05

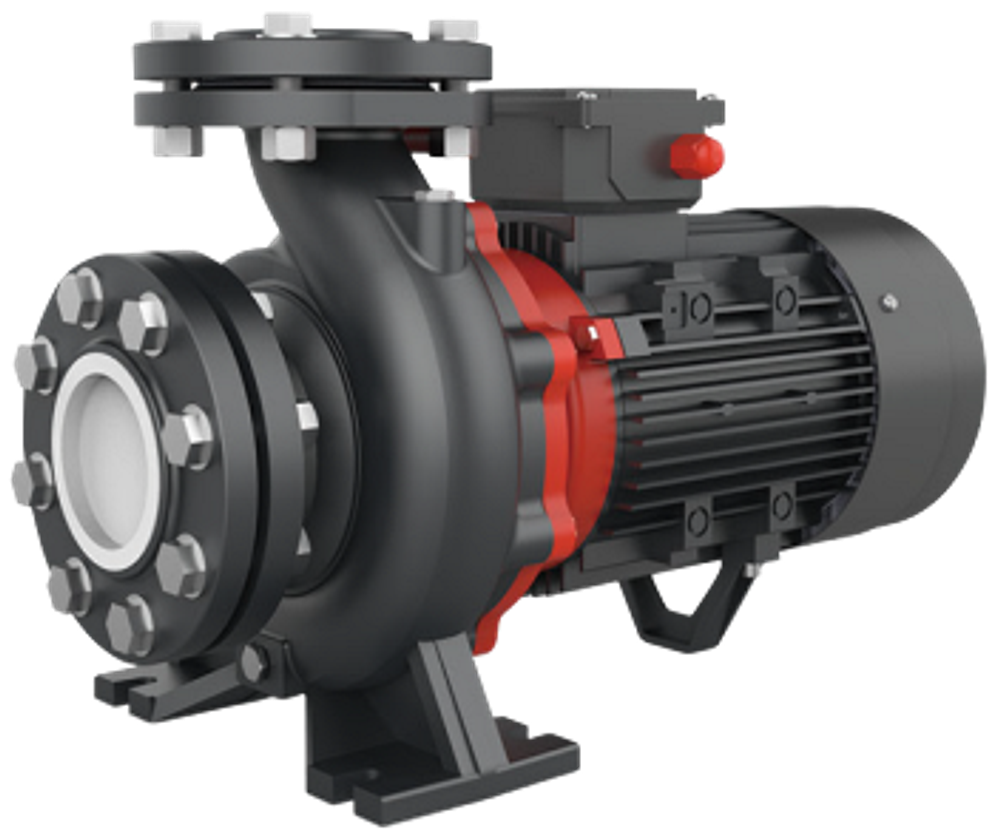

Центробежные насосы Leo XST40-125/15 используются для перекачивания чистой воды или других жидкостей с такими же физическими и химическими свойствами. Они применяются для полива садовых участков, дренажа на заводах, в шахтах, школах, больницах, отелях, а также для системы кондиционирования, повышения давления горячей и холодной воды и т.д. Потребляемая мощность: 1100 Вт. Производительность: 700 л/мин., Параметры сети питания: 380 В/50 Гц. Максимальный напор до 18,1 м., Максимальная высота всасывания: 8 м., Диаметр входного/выходного отверстий: 65/40 мм. Максимальная температура перекачиваемой жидкости: +85 °C.
Рабочий вал и крыльчатка данных насосов изготовлены из нержавеющей стали, что не только продлевает срок службы насосов, но и сокращает потери производительности и снижает шум. Важным преимуществом данных насосов является их экономичность и экологичность.
Расшифровка обозначений:
- Leo XST40-125/15
- XST - насос центробежный моноблочный
- (m) - однофазный. Без литера "m" - трехфазный
- 40 - диаметр выпускного патрубка
- 125 - диаметр рабочего колеса
- 15 - номинальная мощность
Насосы серии XSTm и XST являются последним поколением центробежных насосов LEO и обладают рядом преимуществ:
- Данные насосы имеют оригинальный запатентованный итальянский дизайн.
- Все части насосов, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов.
- Способны перекачивать легкие кислотные и щелочные жидкости.
- В данных насосах использованы лучшие высококачественные подшипники C&U, имеющие следующие характеристики:
- Вал насосов изготовлен из нержавеющей стали.
- Статор и ротор произведены из холоднокатаной стали, что значительно улучшает их характеристики.
- Крыльчатки изготовлены из нержавеющей стали или латуни.
- Ротор проходит процедуру компьютерной сверхточной балансировки.
- В обмотке статора используется медная проволока с улучшенными электроиндукционными показателями.
- Сальники высшего качества.
- Окрашенные и пластиковые детали насосов устойчивы к длительному воздействию ультрафиолетовых лучей.
- Высокая и стабильная производительность при колебаниях напряжения от 180 до 220В.
- Высокоточные с пониженным показателем вибрации;
- Термостойкие и износостойкие;
- Бесшумные со сверхдолгим сроком службы.
- Вал насосов изготовлен из нержавеющей стали.
- Статор и ротор произведены из холоднокатаной стали, что значительно улучшает их характеристики.
- Крыльчатки изготовлены из нержавеющей стали или латуни.
- Ротор проходит процедуру компьютерной сверхточной балансировки.
- В обмотке статора используется медная проволока с улучшенными электроиндукционными показателями.
- Сальники высшего качества.
- Окрашенные и пластиковые детали насосов устойчивы к длительному воздействию ультрафиолетовых лучей.
- Высокая и стабильная производительность при колебаниях напряжения от 180 до 220В.
Характеристики
- Напряжения сети : 380В
- Потребляемая мощность: 1500 Вт
- Номинальная производительность: 24 м3/ч
- Максимальная производительность: 42 м3/ч
- Номинальная высота подъема: 15 м
- Максимальная высота подъема: 18.1 м
- Глубина всасывания /м 8
- Давление /бар 10
- Давление в гидросистеме : 10 Bar
- Температура перекачиваемой жидкости от -10 до +85 г
- Диаметр входного/выходного отверстий: /дюйм 2 1/2" и 1 1/2"

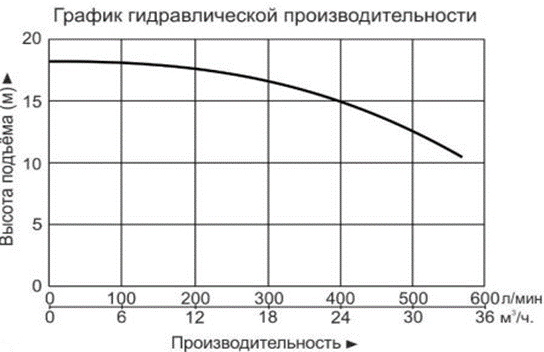

| Модель | Мощность | Q (м3/ч) | 0 | 18 | 24 | 27 | 36 | 42 | 48 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 0 | 300 | 400 | 450 | 600 | 700 | 800 | |
| 40-125/11∆ | 1.1 | 1.5 | H (m) | 14.7 | 13 | 11.5 | 10.1 | |||
| 40-125/15∆ | 1.5 | 2 | 18.1 | 17 | 15 | 13.9 | ||||
| 40-125/22∆ | 2.2 | 3 | 24.5 | 23.2 | 21.5 | 20.2 | 16 | 12 | ||
| 40-160/30 | 3 | 4 | 31.8 | 29 | 27.5 | 26.3 | 21.5 | 17.5 | ||
| 40-160/40 | 4 | 5.5 | 38 | 36 | 34 | 33 | 28.5 | 25 | 20.1 | |
| 40-200/55* | 5.5 | 7.5 | 44 | 42 | 40 | 38 | 32 | 27 | ||
| 40-200/75* | 7.5 | 10 | 55 | 52 | 49 | 48 | 42 | 37 | 32 | |
| 40-250/92* | 9.2 | 12.5 | 64 | 59 | 56.5 | 55 | 49.5 | 45 | 39.8 | |
| 40-250/110* | 11 | 15 | 72 | 67.5 | 65 | 63.5 | 57.5 | 52.2 | 47 | |
| 40-250/150* | 15 | 20 | 82 | 79 | 77.3 | 76.5 | 71 | 66 | 60.5 |
Размеры фланцев
Схема установки
(для насосов с мощностью двигателя по 7,5 кВт включительно)
| Модель | DNM | DNA | a | h2 | w | x | B1 | c | h1 | m | m1 | n | n1 | s | B | H | L | K |
| XST40-125/11 | 40 | 65 | 80 | 140 | 203 | 120 | 50 | 12 | 112 | 100 | 70 | 210 | 160 | 15 | 218 | 279 | 483 | 491 |
| XSTm40-125/11 | 128 | |||||||||||||||||
| XST40-125/15 | 120 | |||||||||||||||||
| XSTm40-125/15 | 128 | |||||||||||||||||
| XST40-125/22 | 255 | 130 | 491 | |||||||||||||||
| XSTm40-125/22 | 141 | |||||||||||||||||
| XST40-160/30 | 168 | 258 | 127 | 132 | 240 | 190 | 279 | 327 | 491 | 105 | ||||||||
| XST40-160/40 | ||||||||||||||||||
| XST40-200/55 | 100 | 180 | 179 | 160 | 264 | 212 | 275 | 367 | 581 | |||||||||
| XST40-200/75 | 559 |
Схема установки
(для насосов с мощностью двигателя выше 7,5 кВт)
| Модель | DNM | DNA | a | h2 | w | x | B1 | C | C1 | h1 | m | m1 | n | n1 | s | B | H | L | K |
| XST40-250/92 | 40 | 65 | 100 | 225 | 312 | 255 | 65 | 20 | 20 | 180 | 260 | 210 | 314 | 254 | 14,5 | 350 | 445 | 840 | 110 |
| XST40-250/110 | |||||||||||||||||||
| XST40-250/150 |
