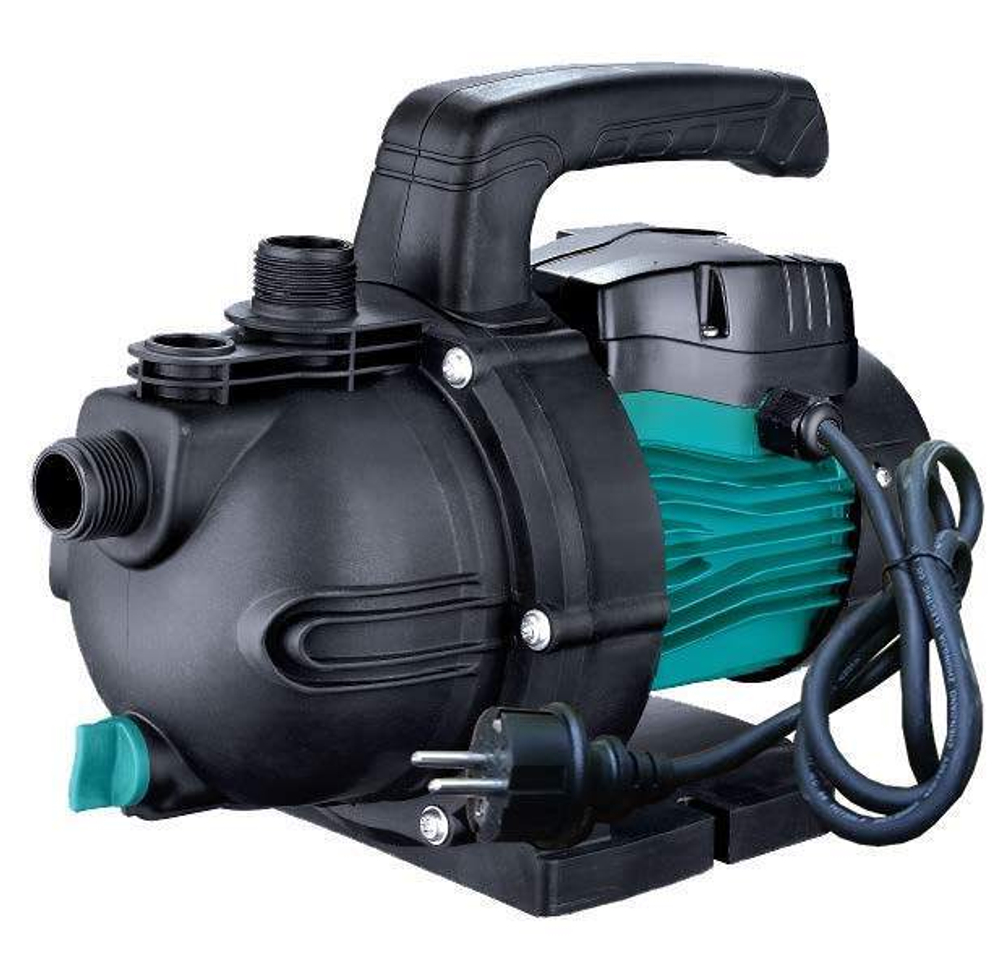

Насос "LEO" модель LKJ-602P Скачать руководство по эксплуатации
Производитель: LEO
Тип : самовсасывающий
Мощность (Вт): 600 Вт.
Напряжение (В): 220В
Напор max (м): 35 м.
Производительность max, л/мин: 60 л/мин.
Высота всасывания (м): 8 м.
Диаметр впускного отверстия (дюйм): 1 "
Диаметр выпускного отверстия (дюйм): 1 "
Предназначение:
Данные насосы применяются для перекачивания чистой воды из колодцев, резервуаров, рек, озер, для увеличения давления воды в автоматических системах полива, в системах водоснабжения и орошения, в рыбном и птицеводческом хозяйствах и т. д.
Насосы этих моделей являются самовсасывающими и не требуют предварительного заполнения рабочей камеры водой, за исключением первого пуска.
В насосах с индексом P (например, LKJ-801P) рабочая камера изготовлена из пластика, а в насосах с индексом S (например, LKJ-801S) рабочая камера изготовлена из нержавеющей стали.
Установка насоса:
1. Перед установкой насоса проверьте состояние кабеля питания и частей корпуса на отсутствие механических повреждений.
Насос должен быть установлен на ровном горизонтальном основании, в сухом, хорошо проветриваемом, защищенном от воздействия дождя, снега, мороза, прямых солнечных лучей и пыли помещении.
Максимальная температура окружающего воздуха, при которой разрешена эксплуатация насоса +40С.
Насос имеет опорные ножки с отверстиями для его фиксации к основанию, при помощи болтов.
Необходимо надежно зафиксировать насос при установке!
Если насос находится слишком далеко от источника питания и необходимо использовать удлинитель для его подключения, сечение провода удлинителя должно увеличиваться с увеличением его длины, иначе насос не сможет работать нормально из-за значительного падения напряжения в удлинителе.
Если удлинитель используется вне помещения, провод удлинителя должен быть с резиновой изоляцией.
Для обеспечения эффективной работы насоса входной трубопровод должен быть как можно короче, иметь не более одного соединения коленчатого типа, герметичен и надежно зафиксирован.
2. На входном трубопроводе необходимо установить обратный клапан 8 и сетчатый фильтр 9 (смотрите рисунок ниже).
3. В качестве входного трубопровода запрещается использовать эластичный шланг, чтобы избежать его деформации и блокирования подачи воды.
Оптимальным материалом для входного трубопровода является труба из нержавеющей стали или пластика.
4. Обратный клапан необходимо располагать вертикально на расстоянии не менее 30 см от дна, для предотвращения всасывания донных отложений, песка и глины.
5. Крепежные соединения входного трубопровода должны быть герметичны, трубопровод должен иметь как можно меньш соединений коленчатого типа!
При наличии более двух соединений коленчатого типа всасывание воды будет затруднено или невозможно.
Внимание!
Каждое коленчатое соединение во входном или выходном трубопроводах, уменьшает высоту подъема и высоту всасывания насоса на 1 м.
6. Диаметр входного трубопровода должен быть больше или равным диаметру входного отверстия насоса, чтобы избежать гидравлических потерь, уменьшающих его производительность.
7. Обращайте внимание на падение уровня воды во время использования насоса, обратный клапан всегда должен быть ниже поверхности воды!
8. Если длина входного трубопровода превышает 10м, или высота превышает 4м, то его диаметр должен быть больше диаметра входного отверстия насоса.
Обращайте внимание на герметичность всех соединений во входном и выходном трубопроводах - даже небольшой подсос воздуха или течь во входном трубопроводе резко сокращает производительность и глубину всасывания насоса.
9. Убедитесь, что во время установки трубопроводов корпус насоса не нагружается их весом!
10. Регулярно очищайте входной фильтр и обратный клапан!
После 500 часов работы необходимо проверить состояние быстро изнашиваемых частей насоса, таких как подшипники, сальник, крыльчатка и обратный клапан.
В случае необходимости замените изношенные части в специализированном сервисе.
Комплектация:
Насос в сборе – 1 шт.
Руководство по эксплуатации – 1 шт.
Гарантийный талон – 1 шт.
Рекламная брошюра – 1 шт.
Упаковка – 1 шт.
