Описание
Вес: 76 кг, Объем: 0,12

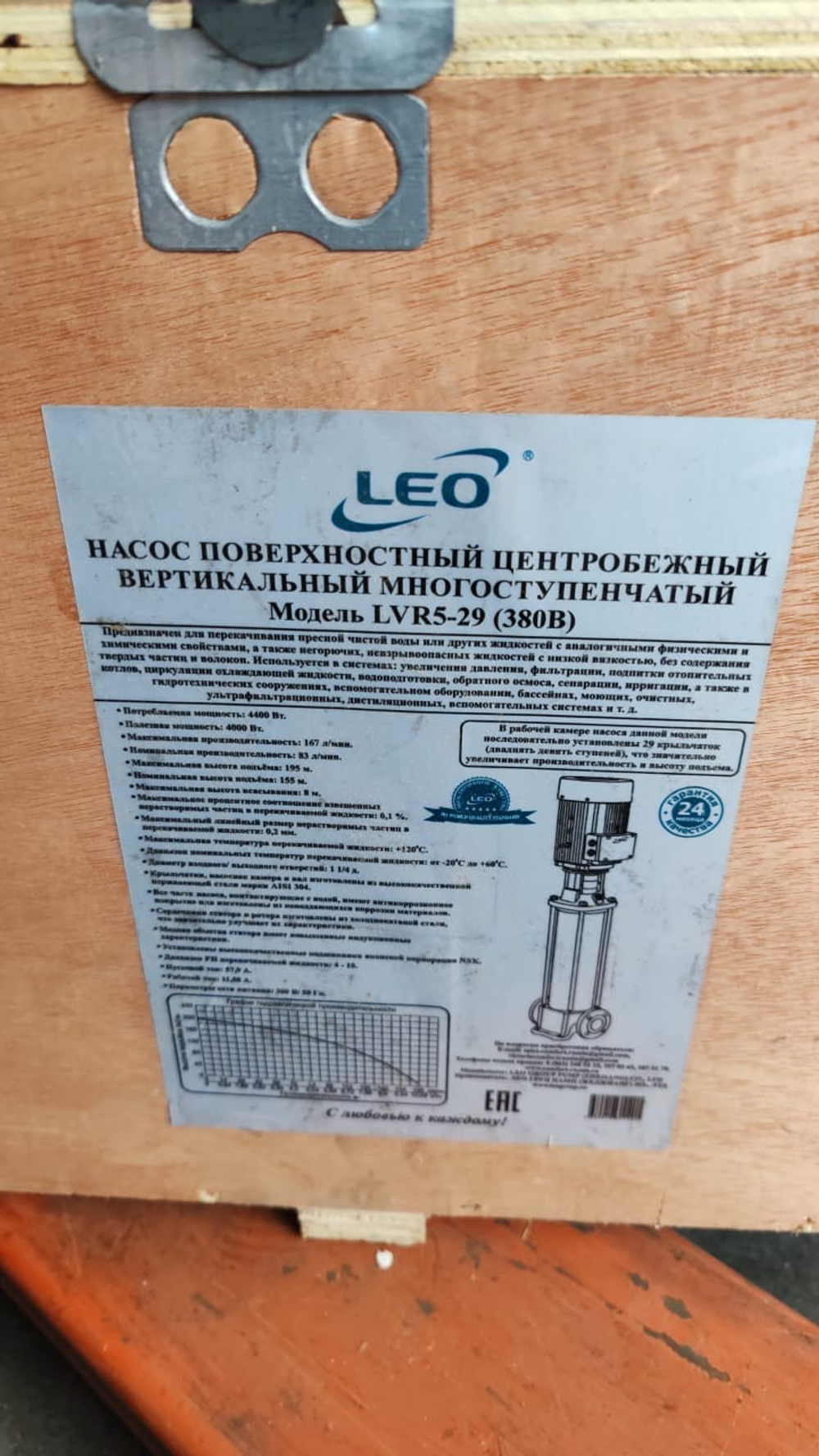

| Насос вертикальный многоступенчатый "LEO" модель LVR5-29 |
| В насосной камере насоса последовательно установлено 29 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В/50 Гц |
| Потребляемая мощность: 4 кВт |
| Максимальная производительность: 5 м3/ч |
| Максимальная высота подъема: 155 м |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон РН перекачиваемой жидкости: 4-20. |
| Количество крыльчаток: 29. |
| Крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 8,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR5-2 | 0,37 | H (м) | 12 | 12 | 10 | 9 | 7 | 6 | 4 | 3,5 |
| Вертикальный многоступенчатый насос LVR5-3 | 0,55 | 19 | 18 | 16 | 15 | 12 | 10 | 8 | 6 | |
| Вертикальный многоступенчатый насос LVR5-4 | 0,55 | 24 | 24 | 22 | 19 | 16 | 14 | 10,5 | 9 | |
| Вертикальный многоступенчатый насос LVR5-5 | 0,75 | 31 | 30 | 28 | 24 | 22 | 18 | 15 | 12 | |
| Вертикальный многоступенчатый насос LVR5-6 | 1,1 | 38 | 37 | 34 | 28 | 27 | 23 | 19 | 15 | |
| Вертикальный многоступенчатый насос LVR5-7 | 1,1 | 44 | 42 | 40 | 32 | 32 | 27 | 22 | 19 | |
| Вертикальный многоступенчатый насос LVR5-8 | 1,1 | 50 | 48 | 45 | 40 | 36 | 31 | 25 | 21 | |
| Вертикальный многоступенчатый насос LVR5-9 | 1,5 | 59 | 56 | 53 | 47 | 44 | 37 | 31 | 26 | |
| Вертикальный многоступенчатый насос LVR5-10 | 1,5 | 65 | 62 | 59 | 53 | 48 | 41 | 34 | 29 | |
| Вертикальный многоступенчатый насос LVR5-11 | 2,2 | 73 | 70 | 66 | 59 | 54 | 47 | 38 | 35 | |
| Вертикальный многоступенчатый насос LVR5-12 | 2,2 | 78 | 76 | 72 | 63 | 59 | 51 | 42 | 38 | |
| Вертикальный многоступенчатый насос LVR5-13 | 2,2 | 85 | 82 | 78 | 68 | 64 | 55 | 45 | 40 | |
| Вертикальный многоступенчатый насос LVR5-14 | 2,2 | 91 | 89 | 83 | 74 | 69 | 60 | 58 | 53 | |
| Вертикальный многоступенчатый насос LVR5-15 | 2,2 | 98 | 95 | 89 | 79 | 74 | 63 | 52 | 46 | |
| Вертикальный многоступенчатый насос LVR5-16 | 2,2 | 103 | 101 | 95 | 85 | 78 | 68 | 55 | 49 | |
| Вертикальный многоступенчатый насос LVR5-18 | 3 | 118 | 115 | 109 | 98 | 90 | 78 | 65 | 58 | |
| Вертикальный многоступенчатый насос LVR5-20 | 3 | 130 | 127 | 120 | 108 | 100 | 87 | 72 | 64 | |
| Вертикальный многоступенчатый насос LVR5-22 | 4 | 145 | 142 | 134 | 120 | 112 | 97 | 80 | 72 | |
| Вертикальный многоступенчатый насос LVR5-24 | 4 | 158 | 154 | 146 | 132 | 122 | 106 | 88 | 78 | |
| Вертикальный многоступенчатый насос LVR5-26 | 4 | 170 | 166 | 157 | 145 | 132 | 115 | 95 | 85 | |
| Вертикальный многоступенчатый насос LVR5-29 | 4 | 192 | 188 | 178 | 155 | 149 | 131 | 109 | 98 |
Гидравлические характеристики
