Описание
Вес: 195 кг, Объем: 0,31
| Насос вертикальный многоступенчатый "LEO" модель LVR90-2 |
| В насосной камере насоса последовательно установлено 2 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 15 000 Вт. |
| Максимальная производительность: 2 000 л/мин. |
| Номинальная производительность: 1 042 л/мин. |
| Максимальная высота подъема: 68 м. |
| Номинальная высота подъема: 51 м. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры входного/выходного отверстий: 4 дюйма. |
| Диапазон температур перекачиваемой жидкости: от -20 С до +120 С. |
| Номинальные температуры перекачиваемой жидкости: от -20 С до +80 С. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники корпорации NSK. |
| Встроенная в обмотку статора термозащита защищает мотор насоса от перегрева. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR90-1-1 | 5,5 | H (м) | 22 | 21 | 20 | 18 | 16 | 14 | 10,5 | 65 | - |
| Вертикальный многоступенчатый насос LVR90-1 | 7,5 | 38 | 26 | 25 | 23,5 | 22 | 20 | 17,5 | 14 | 10 | |
| Вертикальный многоступенчатый насос LVR90-2-2 | 11 | 45 | 43 | 41 | 38 | 34,5 | 30 | 24 | 17 | 8 | |
| Вертикальный многоступенчатый насос LVR90-2 | 15 | 58 | 55 | 52 | 49 | 46 | 42,5 | 37,5 | 31,5 | 25 | |
| Вертикальный многоступенчатый насос LVR90-3-2 | 18,5 | 74 | 71,5 | 68 | 63,5 | 58 | 51,5 | 44 | 35 | 24 | |
| Вертикальный многоступенчатый насос LVR90-3 | 22 | 88 | 84,5 | 80 | 75,5 | 70,5 | 65 | 58,5 | 50,5 | 40 | |
| Вертикальный многоступенчатый насос LVR90-4-2 | 30 | 106 | 102 | 97 | 91 | 84,5 | 76 | 65,5 | 54 | 40 | |
| Вертикальный многоступенчатый насос LVR90-4 | 30 | 120 | 114 | 109 | 103 | 96 | 88,5 | 79,5 | 69,5 | 57 | |
| Вертикальный многоступенчатый насос LVR90-5-2 | 37 | 136 | 131 | 125 | 118 | 109 | 98,5 | 86,5 | 72 | 55 | |
| Вертикальный многоступенчатый насос LVR90-5 | 37 | 150 | 144 | 136 | 129 | 121 | 111 | 101 | 87 | 72 | |
| Вертикальный многоступенчатый насос LVR90-6-2 | 45 | 166 | 161 | 154 | 145 | 135 | 123 | 108 | 91,5 | 72 | |
| Вертикальный многоступенчатый насос LVR90-6 | 45 | 182 | 175 | 166 | 156 | 146 | 135 | 123 | 108 | 90 |

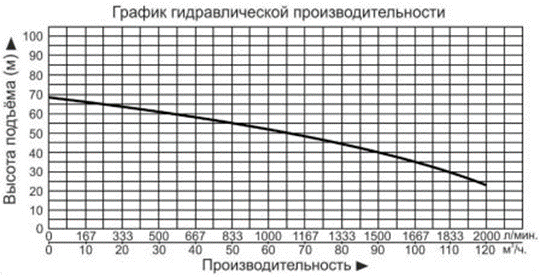

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | DIN фланец(LVR、LVS) | D1 | D2 | Вес нетто (кг) | Номер ремонта двигателя |
|
| B1 | B1+B2 | |||||
| 90-1-1 | 572,5 | 969,5 | 210 | 142 | 116 | V1 |
| 90-1 | 572,5 | 969,5 | 210 | 142 | 121,2 | |
| 90-2-2 | 774,5 | 1273,5 | 254 | 175 | 162,2 | |
| 90-2 | 774,5 | 1273,5 | 254 | 175 | 174,9 | |
| 90-3-2 | 866,5 | 1426,5 | 330 | 250 | 228 | |
| 90-3 | 866,5 | 1466,5 | 380 | 280 | 264 | |
| 90-4-2 | 958,5 | 1638,5 | 420 | 305 | 326 | |
| 90-4 | 958,5 | 1638,5 | 420 | 305 | 326 | |
| 90-5-2 | 1051 | 1731 | 420 | 305 | 354 | |
| 90-5 | 1051 | 1731 | 420 | 305 | 354 | |
| 90-6-2 | 1143 | 1858 | 470 | 335 | 415 | |
| 90-6 | 1143 | 1858 | 470 | 335 | 415 | |
