Описание
| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель LVR15-17 (380V) |
| В насосной камере насоса последовательно установлены 17 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 16500 Вт. |
| Полезная мощность: 15000 Вт. |
| Максимальная производительность: 400 л/мин. |
| Номинальная производительность: 250 л/мин. |
| Максимальная высота подъема: 238 м. |
| Номинальная высота подъема: 205 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 217,1 А. |
| Рабочий ток: 43,42 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры резьб входного/выходного отверстий: 2 1/2 дюйма. |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон номинальных температур перекачиваемой жидкости: от -20 С до +60 С. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки NSK. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 8,5 | 12 | 15 | 18 | 21 | 23,5 |
|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR15-1 | 1,1 | H (м) | 13 | 12 | 11 | 10 | 9 | 7 |
| Вертикальный многоступенчатый насос LVR15-2 | 2,2 | 26 | 25 | 23 | 21 | 18 | 15 | |
| Вертикальный многоступенчатый насос LVR15-3 | 3 | 40 | 38 | 35 | 32 | 28 | 22 | |
| Вертикальный многоступенчатый насос LVR15-4 | 4 | 55 | 51 | 47 | 43 | 38 | 32 | |
| Вертикальный многоступенчатый насос LVR15-5 | 4 | 68 | 64 | 58 | 53 | 48 | 38 | |
| Вертикальный многоступенчатый насос LVR15-6 | 5,5 | 81 | 77 | 71 | 64 | 58 | 47 | |
| Вертикальный многоступенчатый насос LVR15-7 | 5,5 | 95 | 89 | 83 | 75 | 65 | 52 | |
| Вертикальный многоступенчатый насос LVR15-8 | 7,5 | 108 | 103 | 96 | 86 | 75 | 62 | |
| Вертикальный многоступенчатый насос LVR15-9 | 7,5 | 121 | 115 | 108 | 97 | 84 | 70 | |
| Вертикальный многоступенчатый насос LVR15-10 | 11 | 136 | 129 | 120 | 109 | 95 | 80 | |
| Вертикальный многоступенчатый насос LVR15-12 | 11 | 164 | 155 | 142 | 130 | 114 | 95 | |
| Вертикальный многоступенчатый насос LVR15-14 | 11 | 189 | 180 | 166 | 151 | 130 | 110 | |
| Вертикальный многоступенчатый насос LVR15-17 | 15 | 231 | 219 | 205 | 185 | 160 | 135 |

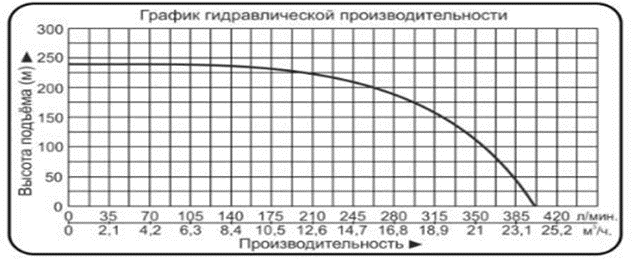

Гидравлические характеристики
Габаритные размеры

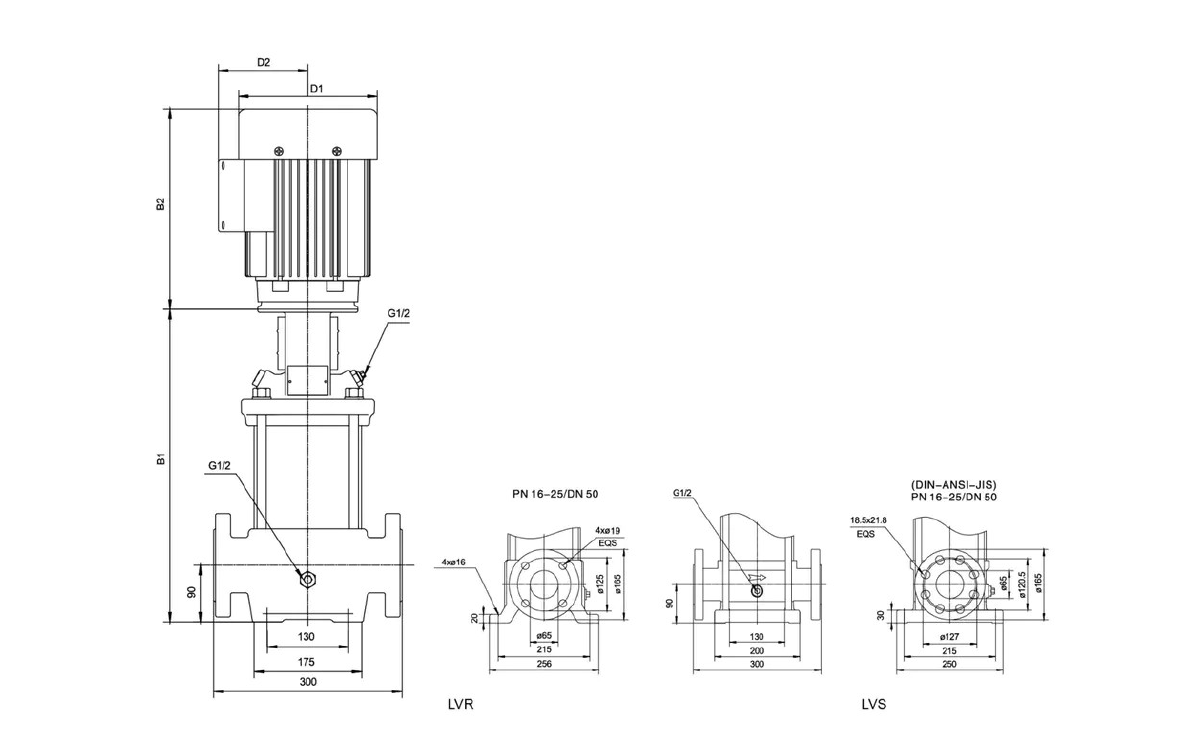

Габаритный чертеж
| Модель | DIN фланец (LVR) | DIN фланец (LVS) | D1 | D2 | Bec нетто (кг) | Номер ремонта двигателя |
||
| B1 | B1+B2 | B1 | B1+B2 | |||||
| 15-1 | 354 | 622 | 352 | 620 | 150 | 125 | 44,9 | V18 |
| 15-2 | 415 | 733 | 413 | 731 | 164 | 127 | 52,5 | |
| 15-3 | 465 | 805 | 463 | 803 | 186 | 120 | 60,9 | |
| 15-4 | 510 | 850 | 508 | 848 | 186 | 120 | 64,1 | |
| 15-5 | 555 | 895 | 553 | 893 | 186 | 120 | 65,2 | |
| 15-6 | 632 | 1029 | 630 | 1027 | 210 | 142 | 75,1 | |
| 15-7 | 677 | 1074 | 675 | 1072 | 210 | 142 | 76,1 | |
| 15-8 | 722 | 1119 | 720 | 1117 | 210 | 142 | 83,6 | |
| 15-9 | 767 | 1164 | 765 | 1162 | 210 | 142 | 83,8 | |
| 15-10 | 889 | 1388 | 887 | 1386 | 254 | 175 | 133,2 | V1 |
| 15-12 | 979 | 1478 | 977 | 1476 | 254 | 175 | 134,7 | |
| 15-14 | 1069 | 1568 | 1067 | 1566 | 254 | 175 | 137,2 | |
| 15-17 | 1204 | 1703 | 1202 | 1701 | 254 | 175 | 155,9 | |
