Вес: 46 кг, Объем: 0,06

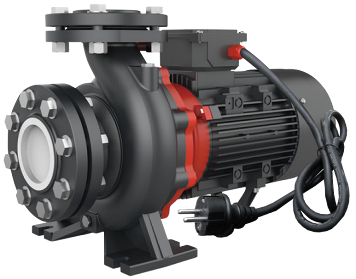

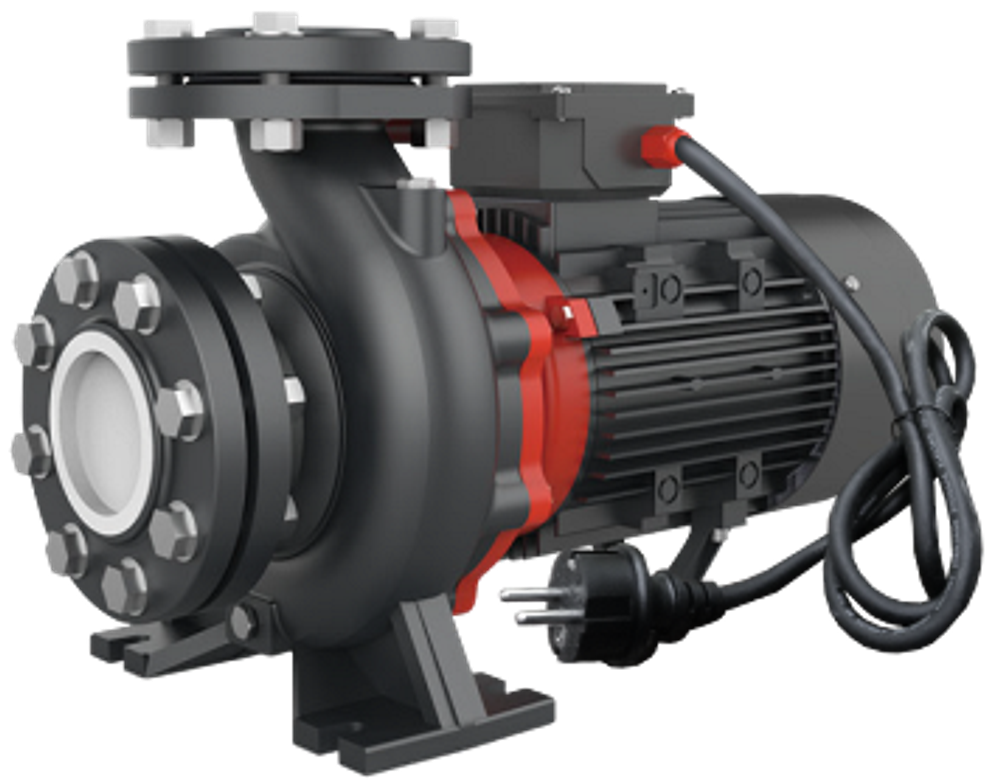

Центробежные насосы Leo XSTm используются для перекачивания чистой воды или других жидкостей с такими же физическими и химическими свойствами. Они применяются для полива садовых участков, дренажа на заводах, в шахтах, школах, больницах, отелях, а также для системы кондиционирования, повышения давления горячей и холодной воды и т.д. Потребляемая мощность: 3000 Вт. Производительность: 450 л/мин., Параметры сети питания: 220 В/50 Гц. Максимальный напор до 35 м., Максимальная высота всасывания: 7,5 м., Диаметр входного/выходного отверстий: 50/32 мм. Максимальная температура перекачиваемой жидкости: +85 °C.
Рабочий вал и крыльчатка данных насосов изготовлены из нержавеющей стали, что не только продлевает срок службы насосов, но и сокращает потери производительности и снижает шум. Важным преимуществом данных насосов является их экономичность и экологичность.
Расшифровка обозначений:
- Leo XST32-160/30
- XST - насос центробежный моноблочный
- (m) - однофазный. Без литера "m" - трехфазный
- 32 - диаметр выпускного патрубка
- 160 - диаметр рабочего колеса
- 30 - номинальная мощность
Характеристики
- Напряжения сети : 220В
- Потребляемая мощность: 3000 Вт
- Номинальная производительность: 14,4 м3/ч
- Максимальная производительность: 27 м3/ч
- Номинальная высота подъема: 31 м
- Максимальная высота подъема: 35 м
- Глубина всасывания /м 8
- Давление /бар 10
- Давление в гидросистеме : 10 Bar
- Температура перекачиваемой жидкости от -10 до +85 г
- Диапазон температуры окружающей среды: от +5 до +40 гр
- Диаметр входного/выходного отверстий: /дюйм 2" и 1 1/4"

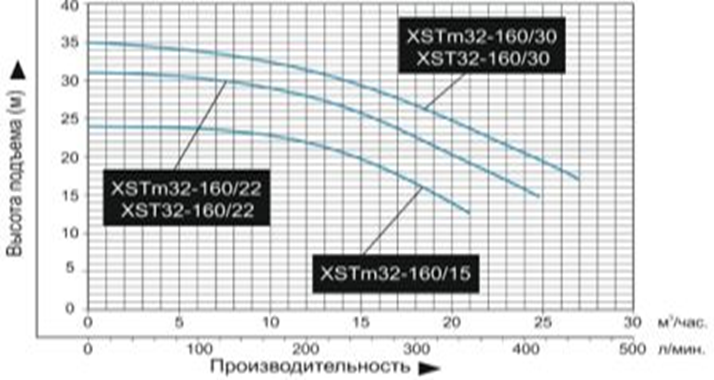

| Модель | Мощность | Q (м3/ч) | 0 | 6 | 9 | 15 | 18 | 24 | 27 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 0 | 100 | 150 | 250 | 300 | 400 | 450 | |
| 32-125/7*∆ | 0.75 | 1 | H (m) | 17.5 | 16.7 | 15 | 12 | 9 | ||
| 32-125/11*∆ | 1.1 | 1.5 | 22 | 21 | 20.2 | 17 | 15 | 9 | ||
| 32-160/15*∆ | 1.5 | 2 | 24 | 23.7 | 22.5 | 19.5 | 16.2 | |||
| 32-160/22*∆ | 2.2 | 3 | 31 | 29.6 | 29 | 25.5 | 22.5 | 15 | ||
| 32-160/30*∆ | 3 | 4 | 34.5 | 33.5 | 33 | 29 | 26.5 | 20 | 16.5 | |
| 32-200/30* | 3 | 4 | 43.2 | 42 | 40.5 | 35.2 | 32.2 | 24.6 | 19.8 | |
| 32-200/40* | 4 | 5.5 | 52 | 50.5 | 50 | 45 | 41.9 | 35 | 30.3 | |
| 32-250/55* | 5.5 | 7.5 | 79 | 74.7 | 71.8 | 63 | 56 | 37.5 | ||
| 32-250/75* | 7.5 | 10 | 95 | 92 | 89 | 82 | 75 | 57.8 |
Размеры фланцев
Схема установки
(для насосов с мощностью двигателя по 7,5 кВт включительно)
| Модель | DNM | DNA | a | h2 | w | x | B1 | c | h1 | m | m1 | n | n1 | s | B | H | L | K |
| XST32-125/7 | 32 | 50 | 80 | 140 | 223 | 113 | 50 | 12 | 112 | 100 | 70 | 190 | 140 | 15 | 197 | 278 | 427 | 85 |
| XSTm32-126/7 | 123 | |||||||||||||||||
| XST32-125/11 | 113 | |||||||||||||||||
| XSTm32-125/11 | 123 | |||||||||||||||||
| XST32-160/15 | 160 | 231 | 116 | 16 | 132 | 240 | 190 | 14 | 242 | 318 | 428 | 95 | ||||||
| XSTm32-160/15 | 123 | |||||||||||||||||
| XST32-160/22 | 116 | |||||||||||||||||
| XSTm32-160/22 | 266 | 141 | 498 | |||||||||||||||
| XST32-160/30 | 130 | |||||||||||||||||
| XSTm32-160/30 | 141 | |||||||||||||||||
| XST32-200/30 | 180 | 258 | 127 | 12 | 160 | 15 | 248 | 366 | 489 | |||||||||
| XST32-200/40 | ||||||||||||||||||
| XST32-250/55 | 154 | 198 | 263 | 179 | 60 | 15 | 272 | 212 | 308 | 384 | 614 | |||||||
| XST32-250/75 | 636 |
