Описание

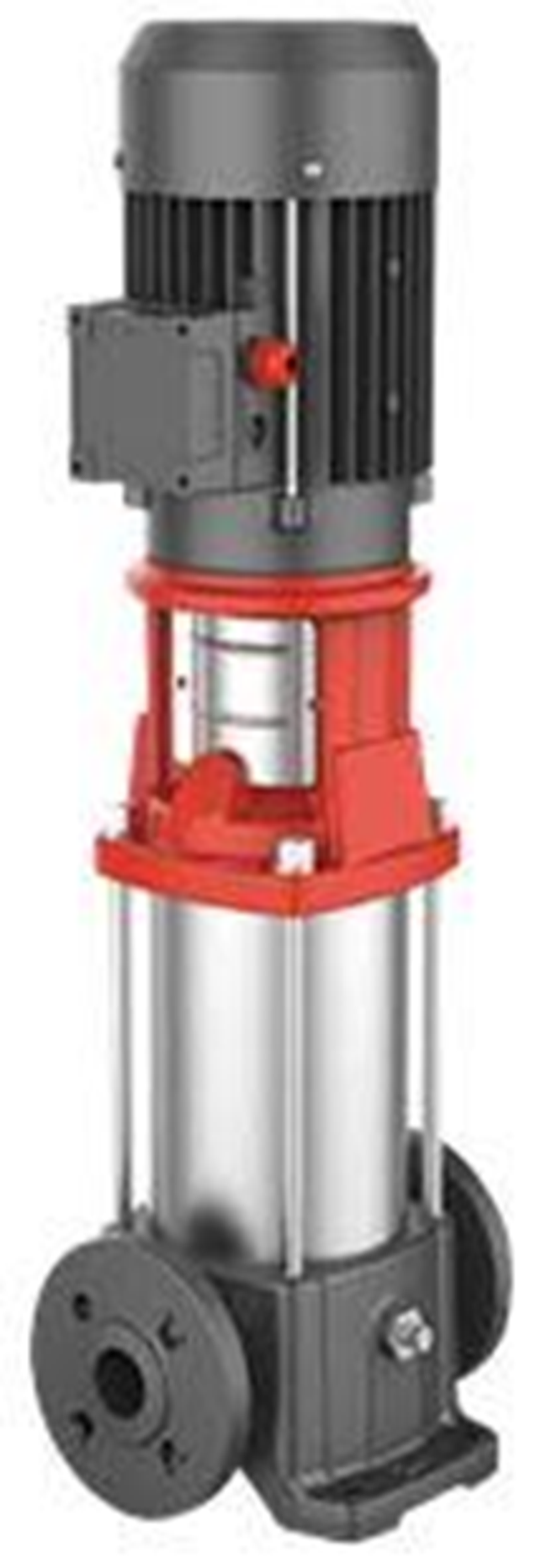

| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель WTR2-15 |
| В насосной камере насоса последовательно установлены 15 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 1650 Вт. |
| Полезная мощность: 1500 Вт. |
| Максимальная производительность: 83 л/мин. |
| Номинальная производительность: 33 л/мин. |
| Максимальная высота подъема: 142 м. |
| Номинальная высота подъема: 113 м. |
| Пусковой ток: 21,7 А. |
| Рабочий ток: 4,34 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры резьб входного/выходного отверстий: 1 1/4 дюйма. |
| Максимальная температура перекачиваемой жидкости: +70 С. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
Технические параметры
| Модель | Мощность (кВт) | Q(м3/ч) | 1 | 1,2 | 1,6 | 2 | 2,5 | 2,8 | 3,2 | 3,5 |
| WTS(m)2-11 | 1,1 | H(m) | 98 | 95 | 89 | 82 | 71,5 | 64 | 54 | 44 |
| WTS(m)2-13 | 1,5 | 116 | 114 | 106 | 98 | 86,5 | 78 | 65 | 52 | |
| WTS(m)2-15 | 1,5 | 134 | 130 | 123 | 112 | 98 | 90 | 73 | 60 | |
| WTS(m)2-18 | 2,2 | 161 | 157 | 148 | 136 | 122 | 108 | 91 | 76 | |
| WTS(m)2-22 | 2,2 | 197 | 192 | 180 | 165 | 145 | 130 | 110 | 90 |

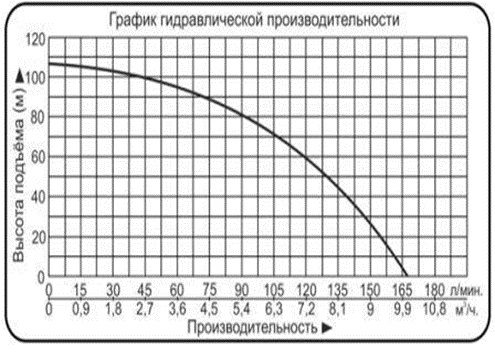

Гидравлические характеристики
Габаритные размеры

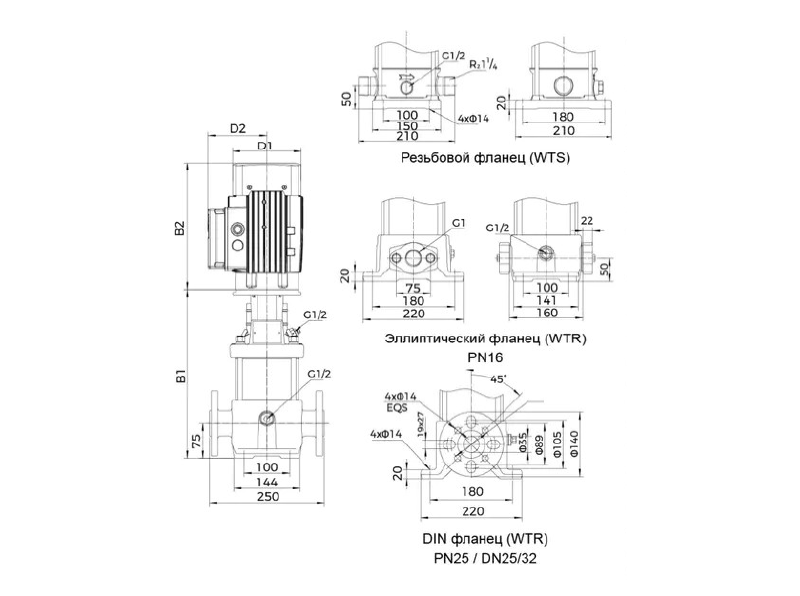

Габаритный чертеж
| Модель | Резьбовое соединение (WTS) | DIN фланец (WTR) | D1 | D2 | ||
| B1 | B1+B2 | B1 | B1+B2 | |||
| WTR2-2 | - | - | 281 | 489 | 128 | 86 |
| WTR2-3 | - | - | 281 | 489 | 128 | 86 |
| WTR 2-4 | - | - | 299 | 507 | 128 | 86 |
| WTR 2-5 | - | - | 317 | 525 | 128 | 86 |
| WTR2-6 | - | - | 339 | 559 | 146 | 96 |
| WTR2-7 | - | - | 357 | 577 | 146 | 96 |
| WTR(m)2-8 | - | - | 391 | 666 | 150 | 130 |
| WTR(m)2-9 | - | - | 409 | 684 | 150 | 130 |
| WTR/S(m)2-10 | 403,5 | 678 | 427 | 702 | 150 | 130 |
| WTR/S(m)2-11 | 422 | 696 | 445 | 720 | 150 | 130 |
| WTR/S(m)2-12 | 439,5 | 714 | 463 | 738 | 150 | 130 |
| WTR/S(m)2-13 | 458 | 732 | 481 | 756 | 150 | 130 |
| WTR/S(m)2-14 | 475,5 | 750 | 499 | 774 | 150 | 130 |
| WTR/S(m)2-15 | 494 | 768 | 517 | 792 | 150 | 130 |
| WTR/S(m)2-16 | 511,5 | 786 | 535 | 810 | 150 | 130 |
| WTR/S(m)2-17 | 529,5 | 804 | 553 | 828 | 150 | 130 |
| WTR/S(m)2-18 | 548 | 822 | 571 | 846 | 150 | 130 |
| WTR/S(m)2-19 | 565,5 | 840 | 589 | 864 | 150 | 130 |
| WTR/S(m)2-20 | 583,5 | 858 | 607 | 882 | 150 | 130 |
| WTR/S(m)2-21 | 601,5 | 876 | 625 | 900 | 150 | 130 |
| WTR/S(m)2-22 | 620 | 894 | 643 | 918 | 150 | 130 |
| WTR/S2-23 | 641,5 | 964 | 666 | 989 | 164 | 130 |
| WTR/S2-24 | 659,5 | 982 | 684 | 1007 | 164 | 130 |
| WTR/S2-25 | 677,5 | 1000 | 702 | 1025 | 164 | 130 |
| WTR/S2-26 | 695,5 | 1018 | 720 | 1043 | 164 | 130 |
Примечание: B1 и В1 + В2 - овальный фланец соответствуют требованиям DIN фланцем
