Описание

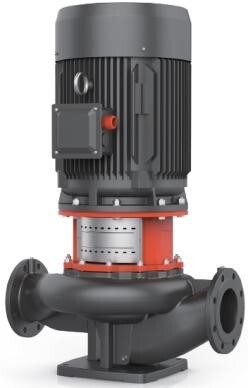

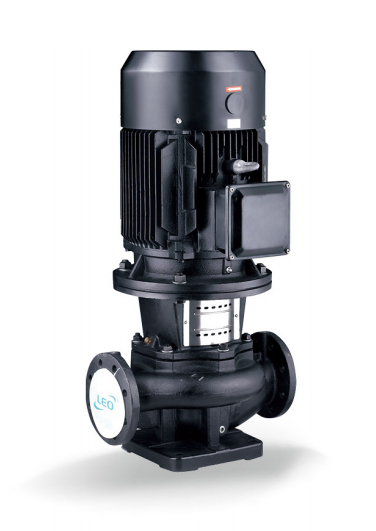

Насос циркуляционный вертикальный многоступенчатый "LEO" LPP 300-30-110/4 (380В, IE2 motor) применяется для циркуляции воды в системах отопления, кондиционирования воздуха, фильтрации и водоснабжения, водоочистки, водоподготовки, пожаротушения, питания отопительных котлов, во вспомогательных производственных и моющих системах, а также для увеличения давления воды в магистральном трубопроводе, для охлаждения и циркуляции воды в циркуляционных системах и др.
Комплектация
- Насос в сборе – 1 шт.;
- Рекламная брошюра – 1 шт.;
- Руководство по эксплуатации – 1 шт.;
- Гарантийный талон – 1 шт.;
- Упаковка – 1 шт.
Мощность и напряжение
- Потребляемая мощность, Вт: 121000;
- Полезная мощность, Вт: 110000;
- Напряжение сети, В: 380.
Напорно-расходные материалы
- Максимальный напор, м: 34;
- Номинальный напор, м: 30;
- Макс. производительность, л/мин: 20000;
- Ном. производительность, л/мин: 15000;
- Температура жидкости (max), ± °C: 1—90.
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP300-55-200/4* | 200 | 1480 | 900 | 55 | 1200 | 58.2 | 5 |
| LPP300-44-160/4* | 160 | 1480 | 900 | 44 | 1200 | 49.5 | 5 |
| LPP300-35-132/4* | 132 | 1480 | 900 | 35 | 1200 | 38.1 | 5 |
| LPP300-30-110/4*∆ | 110 | 1480 | 900 | 30 | 1200 | 34 | 5 |
| LPP300-25-90/4*∆ | 90 | 1480 | 900 | 25 | 1200 | 30.4 | 5 |
| LPP300-20-75/4*∆ | 75 | 1480 | 900 | 20 | 1200 | 26 | 5 |
| LPP300-15-55/4*∆ | 55 | 1480 | 900 | 15 | 1200 | 22.3 | 5 |
Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | B3 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP300-55-200/4 | 1200 | 710 | 2152 | 290 | 702 | 380 | 295 | 480 | Φ660 | 530 | 645 |
| LPP300-44-160/4 | 1200 | 710 | 2152 | 290 | 702 | 380 | 295 | 480 | Φ660 | 530 | 645 |
| LPP300-35-132/4 | 1200 | 710 | 2149 | 290 | 699 | 380 | 280 | 480 | Φ660 | 530 | 645 |
| LPP300-30-110/4 | 1200 | 710 | 2039 | 290 | 699 | 380 | 280 | 480 | Φ660 | 530 | 645 |
| LPP300-25-90/4 | 1200 | 655 | 1819 | 290 | 659 | 380 | 280 | 480 | Φ550 | 410 | 580 |
| LPP300-20-75/4 | 1200 | 620 | 1759 | 290 | 649 | 345 | 250 | 440 | Φ550 | 410 | 580 |
| LPP300-15-55/4 | 1200 | 620 | 1719 | 290 | 649 | 345 | 250 | 440 | Φ550 | 370 | 510 |
