Описание

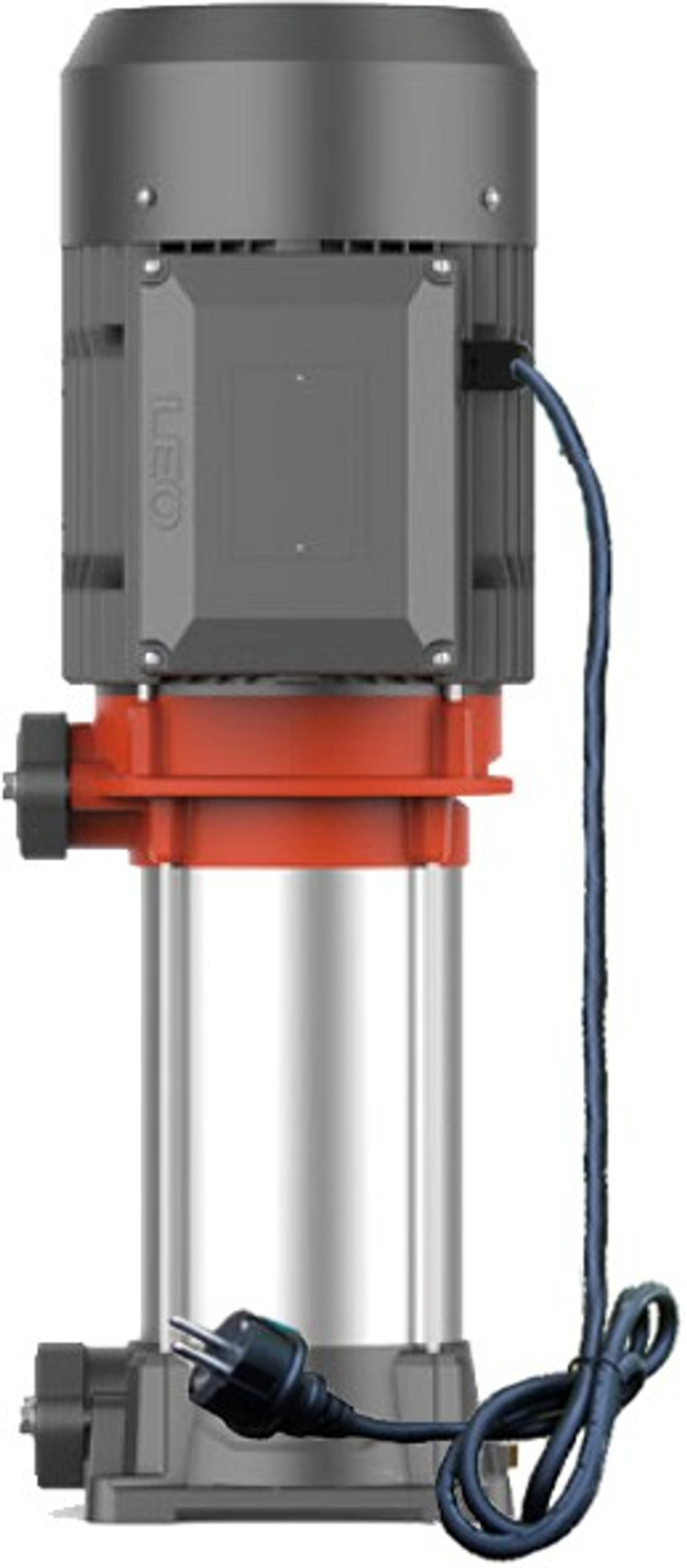

| Насос центробежный многоступенчатый вертикальный "LEO" модель EVPm2-3 |
| Потребляемая мощность: 550 Вт |
| Параметры сети питания: 220 В/50Гц |
| Макс. производительность: 70 л/мин |
| Макс. высота подъема: 36 м |
| Макс. высота всасывания: 8 м |
| Диаметры входного/выходного отверстий: 1 дюйм (25 мм) |
| Диапазон температуры окружающей среды: 0-40 С |
| Максимальная температура перекачиваемой жидкости: 60 С |
| Класс защиты:IP55 |
| Уровень РН жидкости: 6.5-8.5 |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| В насосной камере насоса последовательно установлено 3 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| Встроенная в обмотку статора термозащита защищает мотор насоса от перегрева. |
| В комплекте: сетевой кабель длиной 1 метр со штепселем европейского типа; лента ФУМ. |
Данные насосы предназначены для повышения давления жидкости в системах водоснабжения: многоэтажных зданий, промышленных объектов, очистных систем, систем пожаротушения, систем моек высокого давления, систем капельного полива и разбрызгивания, систем кондиционирования, охлаждающих систем, систем очистки промышленных стоков, систем магистральных трубопроводов и т. д.
Применение, насос вертикальный для повышения давления в сети водопровода Leo EVPm 2-3.
- Водоснабжение повышения давления в магистральных водопроводах и в высотных домах.
- Повышения давления в промышленных целях. водопроводы, очистные сооружения, мойки высокого давления и пожаротушения.
- Повышения давления для сплинкерного и капельного орошения.
- Системы кондиционирования воздуха, охлаждения системы и прочие.
Особенности, насос многоступенчатый для повышения давления Leo EVPm 2-3
- Применяется в широком диапазоне температур, производительности и диапазонов давления.
- Всасывающий и напорный патрубки могут быть развернуты в зависимости от требований эксплуатации.
- Лугкий монтаж и обслуживание.
- Высокоточно просчитанная гидравлическая часть обеспечивает стабильную эксплуатацию и высокую эффективность.
- Всасывающие и напорные патрубки из чугуна со специальной антикорразийной обработкой.
- Надежный сваркой вал из нержавеющей стали.
Условия эксплуатации, насос многоступенчатый центробежный для водоснабжения Leo EVPm 2-3
- Температура перекачиваемой жидкости: +5 `C~+60 `C
- Максимальная температура окружающей среды: +40 `C
- Максимальное давление 10 бар.
- Высота до 1000 метров над уровнем моря.
Напряжения сети : 220В/50Гц/1фаз.
Потребляемая мощность: 550 Вт
Номинальная производительность:
2 куб м/час (34 л/мин)
Максимальная производительность:
4,2 м3/ч (70 л/мин)
Номинальная высота подъема: 27 м
Максимальная высота подъема: 36 м
Диаметр входного/выходного отверстий: /дюйм
1" х 1" (25 х 25 мм)
Технические параметры
| Модель | Мощность | Q (м³ /ч) | 0 | 1 | 2 | 3 | 4 | ||
|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | Q (л/мин) | 0 | 16.7 | 33.3 | 50 | 66.7 |
| EVPm2-2 | EVP2-2 | 0.37 | 0.5 | H (м) | 24 | 23 | 18 | 13 | 6 |
| EVPm2-3 | EVP2-3 | 0.55 | 0.75 | 36 | 33 | 26 | 20 | 9 | |
| EVPm2-4 | EVP2-4 | 0.75 | 1 | 48 | 45 | 35 | 26 | 11 | |
| EVPm2-5 | EVP2-5 | 1 | 1.5 | 59 | 57 | 44 | 33 | 15 | |
| EVPm2-6 | EVP2-6 | 1 | 1.5 | 69 | 65 | 52 | 37 | 18 | |
| EVPm2-7 | EVP2-7 | 1.1 | 1.5 | 82 | 75 | 62 | 45 | 25 | |
| EVPm2-8 | EVP2-8 | 1.5 | 2 | 94 | 87 | 72 | 52 | 28 | |
| EVPm2-9 | EVP2-9 | 1.5 | 2 | 105 | 98 | 82 | 60 | 35 | |
| EVPm2-11 | EVP2-11 | 1.8 | 2.5 | 130 | 119 | 98 | 69 | 37 | |
| - | EVP2-13 | 2.2 | 3 | 153 | 142 | 115 | 80 | 39 | |

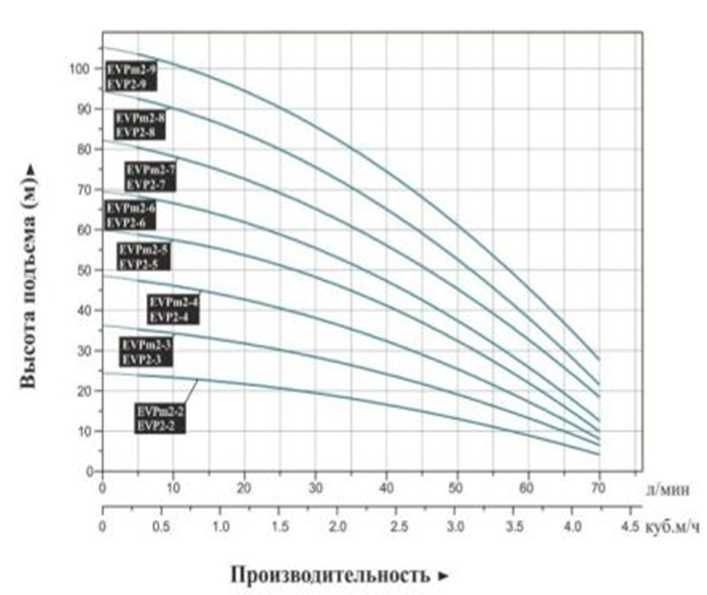

Гидравлические характеристики
