Описание
Вес: 9 кг, Объем: 0,02

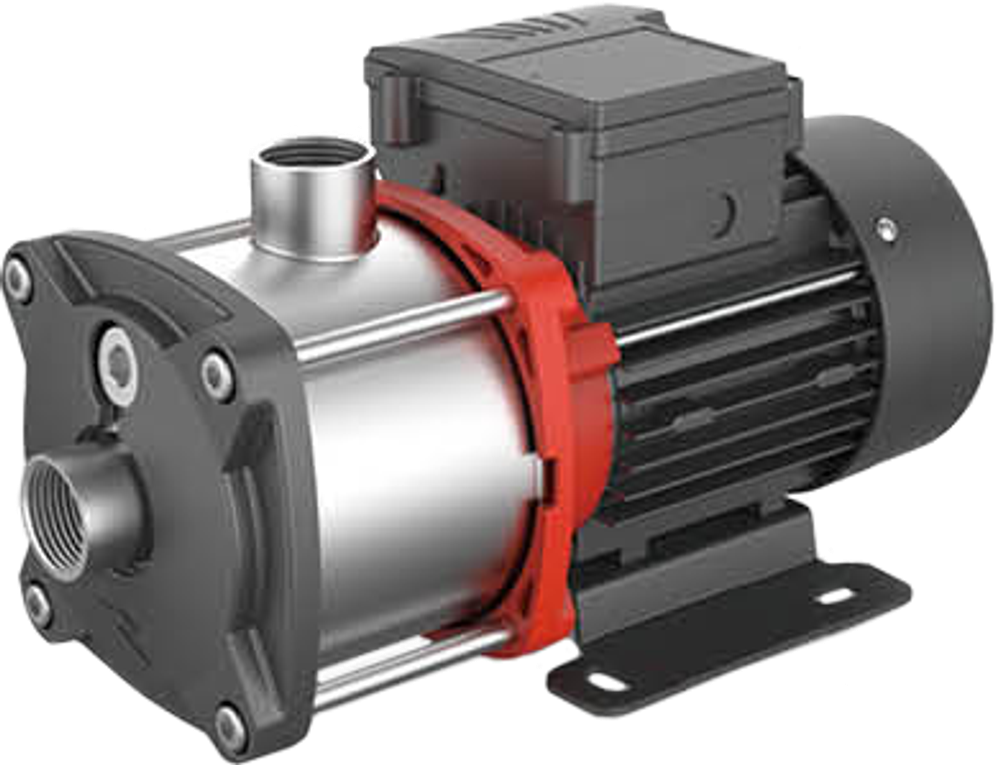

| Насос центробежный многоступенчатый горизонтальный "LEO" модель EMH3-4 (380В) |
| В насосной камере насоса последовательно установлены 4 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 610 Вт. |
| Полезная мощность: 550 Вт. |
| Максимальная производительность: 75 л/мин. |
| Номинальная производительность: 50 л/мин. |
| Максимальная высота подъема: 38 м. |
| Номинальная высота подъема: 28 м. |
| Пусковой ток: 8,05 А. |
| Рабочий ток: 1,61 А. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры резьб входного/выходного отверстий: 1 дюйм. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| В комплекте: лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q(м3/ч) | 0 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | |
| кВт | Л.С. | Q(л/мин) | 0 | 16,7 | 25 | 33,3 | 41,7 | 50 | 58,3 | 66,7 | 75 | |
| EMH(m)3-2 | 0,25 | 0,33 | H(m) | 19,5 | 18 | 17,5 | 16,5 | 15 | 14,5 | 13 | 11 | 9 |
| EMH(m)3-3 | 0,37 | 0,5 | 29 | 26 | 25,5 | 24,5 | 23 | 21 | 18 | 16 | 12 | |
| EMH(m)3-4 | 0,55 | 0,75 | 38 | 35,5 | 34 | 32 | 30,5 | 28 | 25 | 21 | 16 | |
| EMH(m)3-5 | 0,55 | 0,75 | 47,5 | 44,5 | 42,5 | 40 | 37,5 | 35 | 29 | 24 | 19 | |
| EMH(m)3-6 | 0,75 | 1 | 57,5 | 53,5 | 52 | 49 | 45 | 42 | 35 | 31 | 23 | |
| EMH(m)3-7 | 0,85 | 1,15 | 66 | 62 | 59 | 55,5 | 52 | 48,5 | 42 | 33 | 24 | |

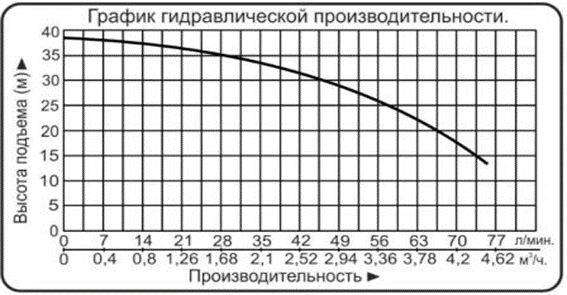

Гидравлические характеристики
Габаритные размеры

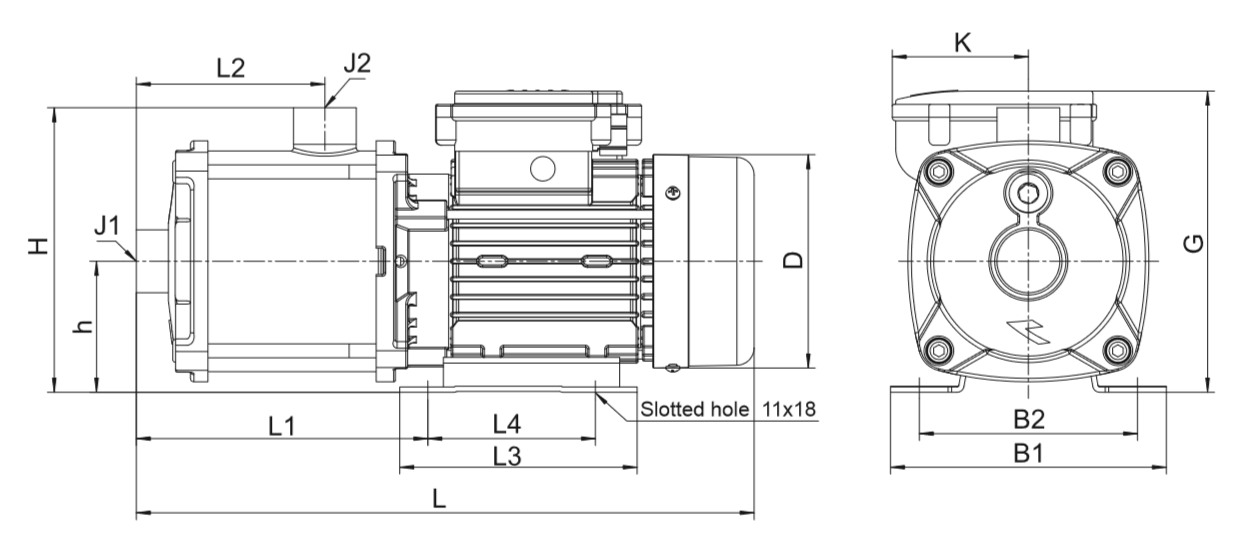

Габаритный чертеж
Габаритные размеры
| Модель | L | L1 | L2 | L3 | L4 | H | h | B1 | B2 | D | G | K | J1/J2 |
| 3~/1~ | 3~/1~ | ||||||||||||
| EMH(m)3-2 | 305 | 131 | 72 | 136 | 96 | 163 | 75 | 158 | 125 | 122 | 163/172.5 | /89 | G1/G1 |
| EMH(m)3-3 | |||||||||||||
| EMH(m)3-4 | 336 | 149 | 90 | ||||||||||
| EMH(m)3-5 | 354 | 167 | 108 | ||||||||||
| EMH(m)3-6 | 382 | 185 | 126 | 146,5 | 172/182,5 | ||||||||
| EMH(m)3-7 | 400 | 203 | 144 |
Упаковочные данные
| Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |
| 3~ | 1~ | |||
| EMH(m)3-2 | 6,9 | 7,5 | 344x189x211 | 1638 |
| EMH(m)3-3 | 7,9 | 7,9 | 344x189x211 | 1638 |
| EMH(m)3-4 | 8,5 | 9,1 | 374x189x211 | 1485 |
| EMH(m)3-5 | 9,3 | 10,4 | 392x189x211 | 1458 |
| EMH(m)3-6 | 11,3 | 11,7 | 420x214x226 | 1064 |
| EMH(m)3-7 | 11,6 | 12,8 | 438x214x226 | 928 |
