Описание

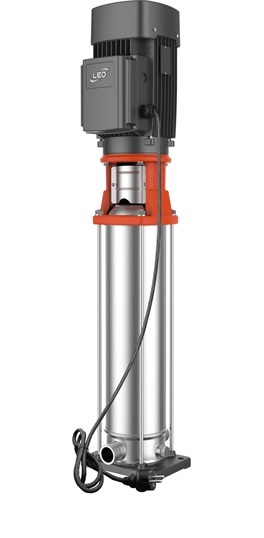

| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель WTS4-12(380 В) |
| В насосной камере насоса последовательно установлены 12 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 2420 Вт. |
| Полезная мощность: 2000 Вт. |
| Максимальная производительность: 133 л/мин. |
| Номинальная производительность: 67 л/мин. |
| Максимальная высота подъема: 114 м. |
| Номинальная высота подъема: 95 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 31,85 А. |
| Рабочий ток: 6,37 А. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры резьб входного/выходного отверстий: 1 1/4 дюйма. |
| Максимальная температура перекачиваемой жидкости: +80 С. |
| Номинальная температура перекачиваемой жидкости: +60 С. |
| Диапазон рН перекачиваемой жидкости: 4-9. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
Технические параметры
| Модель | Мощность (кВт) | Q(м3/ч) | 1,2 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| WTS(m)4-12 | 2,2 | H(m) | 114 | 108 | 104 | 96 | 85 | 75 | 57 | 41 |
| WTS4-14 | 3 | 136 | 126 | 122 | 114 | 101 | 90 | 69 | 48 | |
| WTS4-16 | 3 | 152 | 144 | 140 | 129 | 115 | 102 | 78 | 55 | |
| WTS4-19 | 4 | 183 | 171 | 168 | 155 | 137 | 123 | 95 | 67 | |
| WTS4-22 | 5 | 211 | 210 | 192 | 177 | 160 | 139 | 108 | 79 |

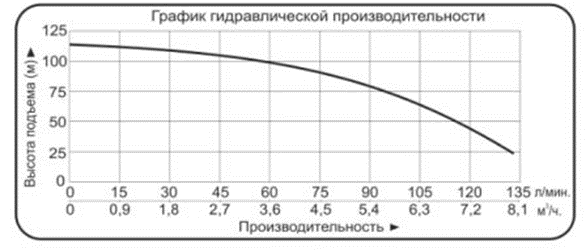

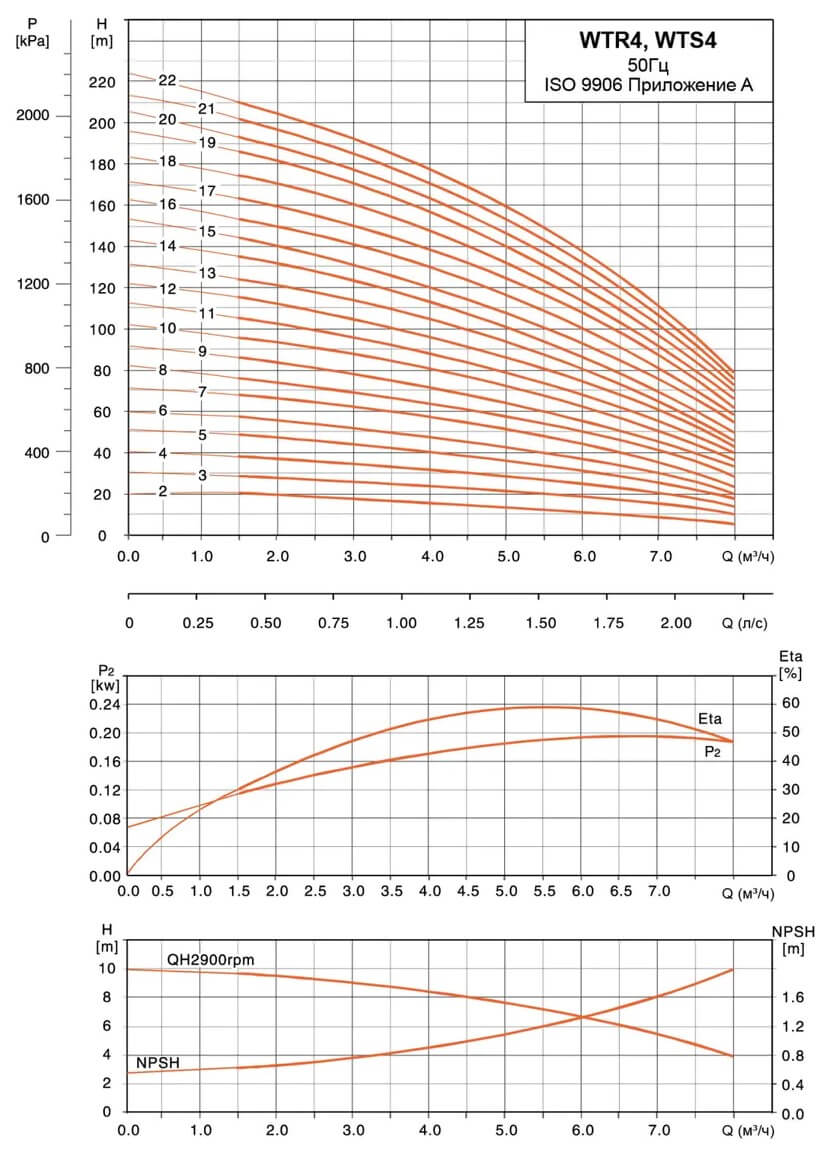

Гидравлические характеристики
Габаритные размеры

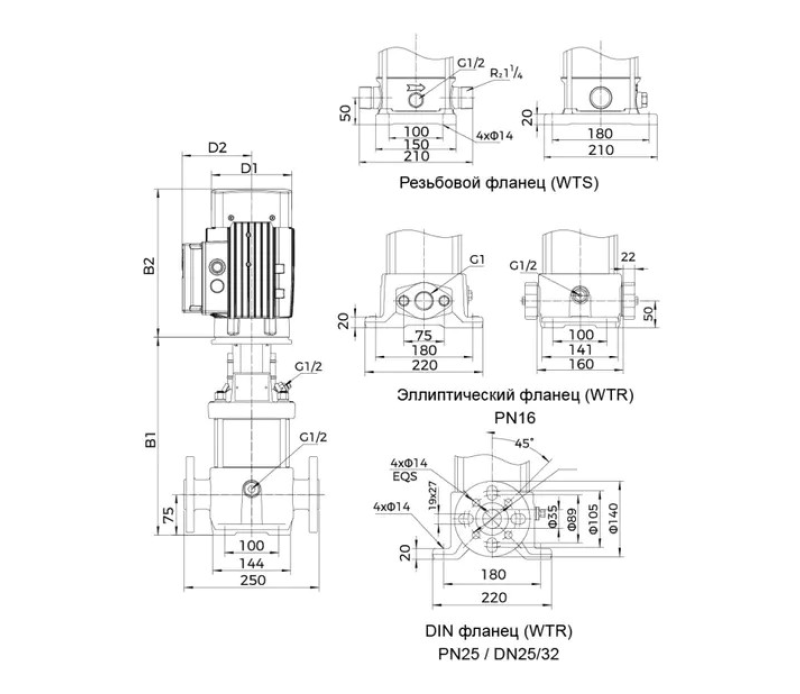

Габаритный чертеж
| Модель | Резьбовое соединение (WTS) | DIN фланец (WTR) | D1 | D2 | ||
| B1 | B1+B2 | B1 | B1+B2 | |||
| WTR4-2 | - | - | 281 | 489 | 128 | 86 |
| WTR4-3 | - | - | 308 | 516 | 128 | 86 |
| WTR4-4 | - | - | 339 | 559 | 146 | 96 |
| WTR(m)4-5 | - | - | 382 | 657 | 150 | 130 |
| WTR(m)4-6 | - | - | 409 | 684 | 150 | 130 |
| WTR/S(m)4-7 | 412,5 | 687 | 436 | 711 | 150 | 130 |
| WTR/S(m)4-8 | 439,5 | 714 | 463 | 738 | 150 | 130 |
| WTR/S(m)4-9 | 466,5 | 741 | 490 | 765 | 150 | 130 |
| WTR/S(m)4-10 | 493,5 | 768 | 517 | 792 | 150 | 130 |
| WTR/S(m)4-11 | 520,5 | 795 | 544 | 819 | 150 | 130 |
| WTR/S(m)4-12 | 548 | 822 | 571 | 846 | 150 | 130 |
| WTR/S4-13 | 578,5 | 901 | 603 | 926 | 164 | 130 |
| WTR/S4-14 | 606 | 928 | 630 | 953 | 164 | 130 |
| WTR/S4-15 | 632,5 | 955 | 657 | 980 | 164 | 130 |
| WTR/S4-16 | 660 | 982 | 684 | 1007 | 164 | 130 |
| WTR/S4-17 | 686,5 | 1029 | 711 | 1054 | 186 | 128 |
| WTR/S4-18 | 713,5 | 1056 | 738 | 1081 | 186 | 128 |
| WTR/S4-19 | 741 | 1083 | 765 | 1108 | 186 | 128 |
| WTR/S4-20 | 767,5 | 1110 | 792 | 1135 | 186 | 128 |
| WTR/S4-21 | 794,5 | 1137 | 819 | 1162 | 186 | 128 |
| WTR/S4-22 | 822 | 1164 | 846 | 1189 | 186 | 128 |
Примечание: B1 и В1 + В2 - овальный фланец соответствуют требованиям DIN фланцем
