Описание
Вес 14 кг, Объем 0,02

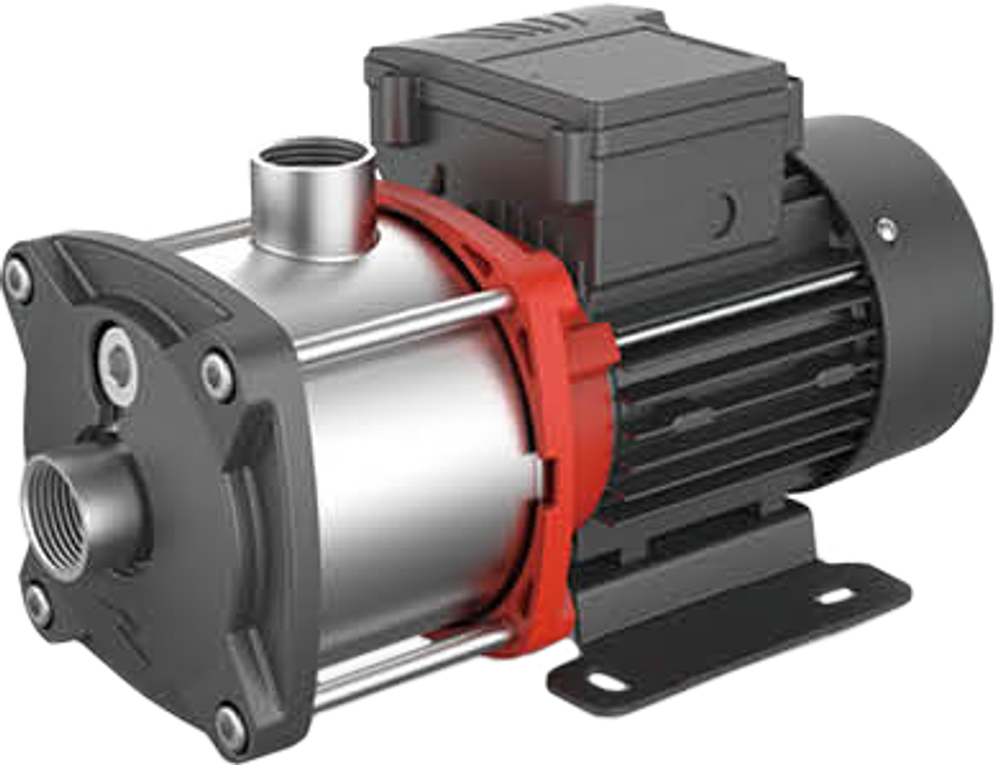

| Насос многоступенчатый горизонтальный центробежный "LEO" модель EMH2-7 |
| В насосной камере насоса последовательно установлены 7 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В/50Гц |
| Потребляемая мощность: 830 Вт. |
| Полезная мощность: 750 Вт. |
| Максимальная производительность: 75 л/мин. |
| Номинальная производительность: 33 л/мин. |
| Максимальная высота подъема: 65,5 м. |
| Номинальная высота подъема: 59 м. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 1 дюйм. |
| Крыльчатки, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Установлены высококачественные подшипники марки C&U. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Пусковой ток: 10,9 А. |
| Рабочий ток: 2,18 А. |
| В комплекте: лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q(м³/ч) | 0 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | |
| кВт | Л.С. | Q(л/мин) | 0 | 16,7 | 25 | 33,3 | 41,7 | 50 | 58,3 | 66,7 | 75 | |
| EMH(m)2-2 | 0,25 | 0,33 | H(m) | 17 | 16 | 14,5 | 13,5 | 12 | 10,5 | 8,5 | 7 | 4,5 |
| EMH(m)2-3 | 0,37 | 0,5 | 27 | 24,5 | 23 | 20,5 | 19 | 17 | 14 | 11 | 7 | |
| EMH(m)2-4 | 0,37 | 0,5 | 36 | 33 | 31 | 27,5 | 25,5 | 22,5 | 19 | 14,5 | 9,5 | |
| EMH(m)2-5 | 0,55 | 0,75 | 44 | 40 | 37 | 33,5 | 30,5 | 27 | 22,5 | 17 | 11 | |
| EMH(m)2-6 | 0,75 | 1 | 54 | 49,5 | 46 | 41,5 | 38,5 | 34 | 29 | 21,5 | 15 | |
| EMH(m)2-7 | 0,75 | 1 | 65,5 | 59,5 | 55,5 | 51 | 46 | 41 | 34 | 26 | 16,5 | |

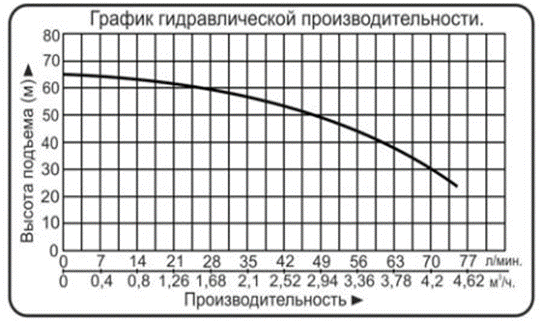

Гидравлические характеристики
Габаритные размеры

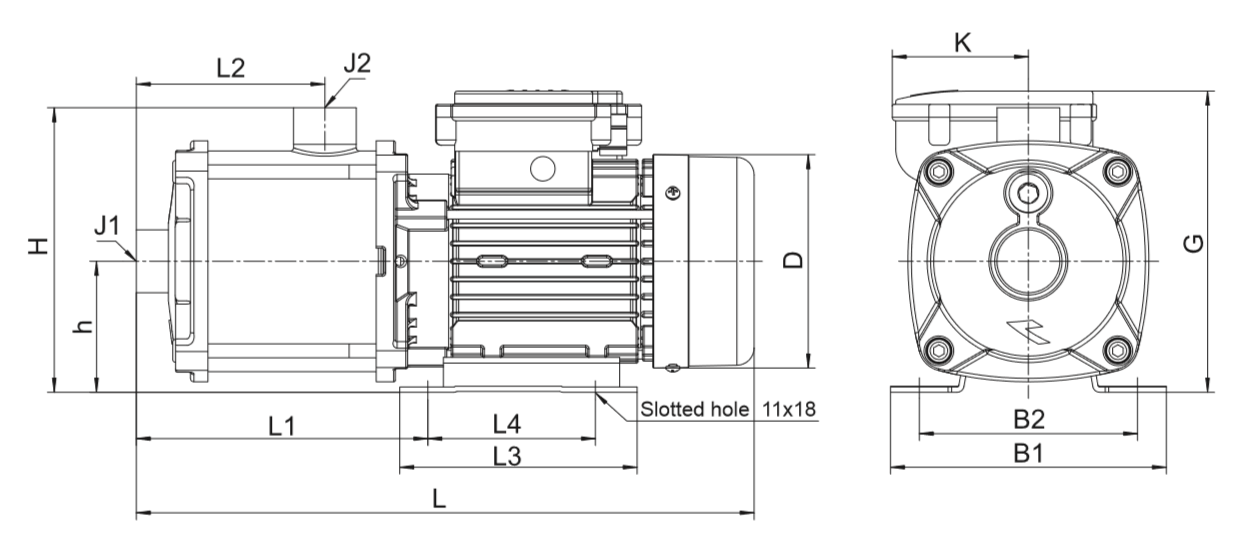

Габаритный чертеж
Габаритные размеры
| Модель | L | L1 | L2 | L3 | L4 | H | h | B1 | B2 | D | G | K | J1/J2 |
| 3~/1~ | 3~/1~ | ||||||||||||
| EMH(m)2-2 | 305 | 131 | 72 | 136 | 96 | 163 | 75 | 158 | 125 | 122 | 163/172.5 | /89 | G1/G1 |
| EMH(m)2-3 | |||||||||||||
| EMH(m)2-4 | 336 | 149 | 90 | ||||||||||
| EMH(m)2-5 | 354 | 167 | 108 | ||||||||||
| EMH(m)2-6 | 382 | 185 | 126 | 146,5 | 172/182,5 | ||||||||
| EMH(m)2-7 | 400 | 203 | 144 |
Упаковочные данные
| Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |
| 3~ | 1~ | |||
| EMH(m)2-2 | 7,2 | 7,1 | 344x189x211 | 1638 |
| EMH(m)2-3 | 7,6 | 8,3 | 344x189x211 | 1638 |
| EMH(m)2-4 | 7,7 | 9,7 | 362x189x211 | 1530 |
| EMH(m)2-5 | 8,8 | 10,3 | 392x189x211 | 1458 |
| EMH(m)2-6 | 11,4 | 12,4 | 420x214x226 | 1064 |
| EMH(m)2-7 | 11,6 | 12,8 | 438x214x226 | 928 |
