Описание

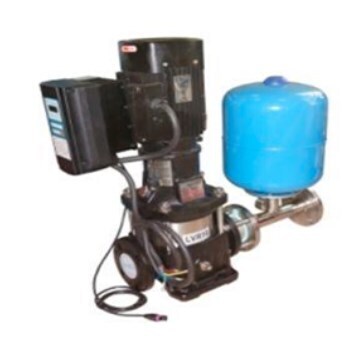

- Насос LEO LVR 10-6 предназначен для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей
- Применяется для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления
- Используется в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании
- Может использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах
- Применяется в сельском хозяйстве при сплинкерном и капельном орошении
- Используется в пищевой промышленности и при производстве алкогольных напитков
- Используется в системах пожаротушения
Условия эксплуатации
- Невязкие, негорючие, невзрывоопасные, не содержащие твердых включений и волокон жидкости
- Химически неагрессивные к материалам насоса жидкости
- В случае перекачки более вязких жидкостей необходимо использовать насос с заведомо большей мощностью двигателя
- Температура перекачиваемой жидкости: -20 + 120 градусов
- Рн перекачиваемой ж идкости: 4 -10
- Максимальное рабочее давление: 33 Bar
- Высотное ограничение: до 1000 м над уровнем моря
Характеристики
- Мощность, кВт 2.2;
- Максимальный расход, м³/ч 13;
- Максимальный напор, м 61;
- Материал вращающихся деталей Нержавеющая сталь;
- Тип подсоединения Фланец;
- Электропитание, в 3 х 380;
- Тип оборудования Вертикальный центробежный насос;
- Макс. температура жидкости, (°С) 120;
- Номинальный напор, м 48;
- Диаметр фланцевого соединения DN40;
- Материал корпуса Чугун/Нержавеющая сталь;
- Частотное регулирование Нет;
- Номинальная производительность м³/ч 10;
- Вес, кг 52.5.
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 5 | 6 | 8 | 10 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR10-2 | 0,75 | H (м) | 20 | 19 | 18 | 15 | 12 | 10 |
| Вертикальный многоступенчатый насос LVR10-3 | 1,1 | 30 | 29 | 26 | 23 | 18 | 16 | |
| Вертикальный многоступенчатый насос LVR10-4 | 1,5 | 40 | 40 | 36 | 32 | 26 | 23 | |
| Вертикальный многоступенчатый насос LVR10-5 | 2,2 | 51 | 50 | 46 | 40 | 33 | 29 | |
| Вертикальный многоступенчатый насос LVR10-6 | 2,2 | 61 | 59 | 55 | 48 | 39 | 35 | |
| Вертикальный многоступенчатый насос LVR10-7 | 3 | 72 | 70 | 65 | 56 | 46 | 41 | |
| Вертикальный многоступенчатый насос LVR10-8 | 3 | 82 | 80 | 74 | 64 | 53 | 46 | |
| Вертикальный многоступенчатый насос LVR10-9 | 3 | 92 | 89 | 82 | 70 | 59 | 52 | |
| Вертикальный многоступенчатый насос LVR10-10 | 4 | 102 | 100 | 93 | 80 | 66 | 59 | |
| Вертикальный многоступенчатый насос LVR10-12 | 4 | 122 | 119 | 110 | 95 | 79 | 69 | |
| Вертикальный многоступенчатый насос LVR10-14 | 5,5 | 142 | 140 | 130 | 113 | 94 | 82 | |
| Вертикальный многоступенчатый насос LVR10-16 | 5,5 | 162 | 159 | 148 | 128 | 106 | 93 | |
| Вертикальный многоступенчатый насос LVR10-18 | 7,5 | 185 | 182 | 169 | 147 | 123 | 109 | |
| Вертикальный многоступенчатый насос LVR10-20 | 7,5 | 206 | 201 | 188 | 164 | 136 | 119 | |
| Вертикальный многоступенчатый насос LVR10-22 | 7,5 | 226 | 221 | 206 | 178 | 147 | 130 |
