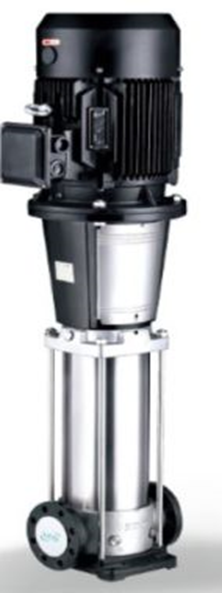

Описание
- Тип насоса: вертикальный многоступенчатый;
- Напряжение / частота, Вт / Гц: 380 - 415 / 50;
- Мощность, кВт: 30;
- Макс. давление на входе, бар: 15;
- Максимальное давление, бар: 16;
- Максимальный КПД насоса, %: 79;
- Производительность в диапазоне, м3/час: 100 - 240;
- Максимальное рабочее давление, бар: 33;
- Номинальный поток, м3/час: 200;
- Диапазон температур, ℃: -20...+120;
- Высотное ограничение (над уровнем моря), м: до 1000 м;
- Вес нетто, кг: 403;
- Максимальная температура окружающей среды: До +40°С;
- Материал корпуса: нержавеющая сталь;
- Установка насоса: Вертикальная;
- Материал рабочих колес: Нержавеющая сталь;
- Диапазон PH перекачиваемой жидкости: 4 - 20;
- Класс защиты: IP55;
- DIN фланец: DN150;
- Максимальная производительность, л/мин: 4000;
- Номинальная производительность, л/мин: 333;
- Максимальная высота подъема, м: 38.5;
- Номинальная высота подъема, м: 3.
Область применения
- Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей
- Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления
- Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании
- Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах
- Применяются в сельском хозяйстве при сплинкерном и капельном орошении
- Используются в пищевой промышленности и при производстве алкогольных напитков
- Широко применяются в системах пожаротушения
Технические параметры
| Модель | Мощность (кВт) | Q (м3/ч) | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR200-1-D | 18,5 | H (м) | 25,5 | 25 | 24 | 23 | 21,5 | 20 | 18 | 15,5 |
| Вертикальный многоступенчатый насос LVR200-1-C | 22 | 29 | 28,5 | 27,5 | 26,5 | 25,5 | 24 | 22 | 20 | |
| Вертикальный многоступенчатый насос LVR200-1 | 30 | 38,5 | 38 | 37,5 | 36,5 | 35 | 34 | 32,5 | 30 | |
| Вертикальный многоступенчатый насос LVR200-2-2D | 37 | 53 | 51 | 49 | 47 | 44 | 41 | 37 | 32 | |
| Вертикальный многоступенчатый насос LVR200-2-2C | 45 | 59,5 | 58 | 56 | 54 | 52,5 | 49 | 44,5 | 40,5 | |
| Вертикальный многоступенчатый насос LVR200-2-C | 55 | 69 | 68 | 66 | 64 | 62 | 59 | 55,5 | 51 | |
| Вертикальный многоступенчатый насос LVR200-2 | 55 | 78,5 | 77,5 | 76 | 74 | 71,5 | 69 | 66 | 61,5 | |
| Вертикальный многоступенчатый насос LVR200-3-2D | 75 | 91,5 | 89 | 86,5 | 83,5 | 79 | 75 | 70 | 63 | |
| Вертикальный многоступенчатый насос LVR200-3-C-D | 75 | 95 | 93 | 90 | 87 | 83,5 | 79 | 73,5 | 67 | |
| Вертикальный многоступенчатый насос LVR200-3-2C | 75 | 99,5 | 97,5 | 94,5 | 91,5 | 89 | 84 | 78,5 | 72 | |
| Вертикальный многоступенчатый насос LVR200-3-D | 75 | 104,5 | 102,5 | 100 | 97 | 93 | 89 | 84,5 | 77,5 | |
| Вертикальный многоступенчатый насос LVR200-3-C | 75 | 108 | 106 | 103,5 | 100,5 | 97,5 | 93 | 88 | 81,5 | |
| Вертикальный многоступенчатый насос LVR200-3 | 90 | 117,5 | 116 | 113,5 | 110,5 | 107 | 103 | 99 | 92 | |
| Вертикальный многоступенчатый насос LVR200-4-2D | 90 | 131,5 | 129 | 125,5 | 121 | 115,5 | 110 | 103,5 | 94 | |
| Вертикальный многоступенчатый насос LVR200-4-2C | 110 | 138 | 136 | 132 | 128 | 124 | 118 | 111 | 102,5 | |
| Вертикальный многоступенчатый насос LVR200-4-C | 110 | 148 | 145,5 | 142,5 | 138 | 134 | 128 | 122 | 113 | |
| Вертикальный многоступенчатый насос LVR200-4 | 110 | 157,5 | 155,5 | 152,5 | 148 | 143,5 | 138 | 132,5 | 123,5 |
Гидравлические характеристики
Габаритные размеры

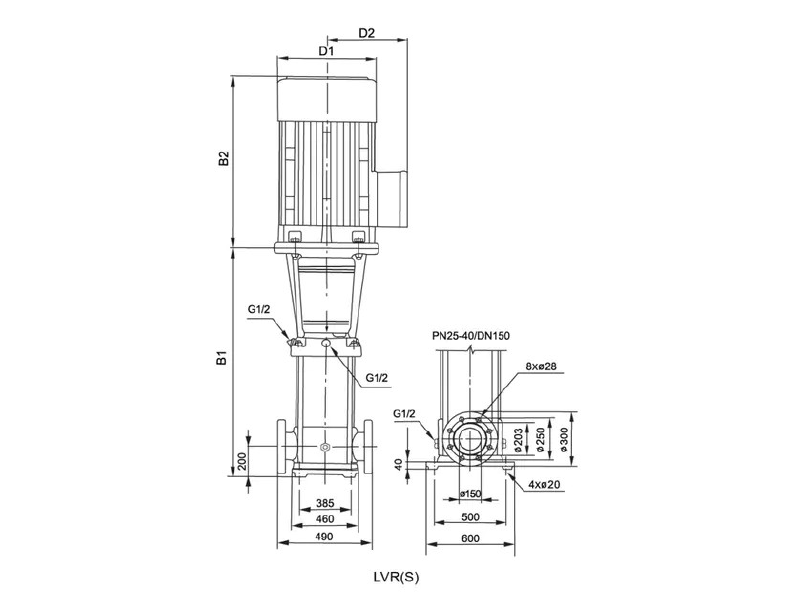

Габаритный чертеж
| Модель | DIN фланец(LVR、LVS) | D1 | D2 | Вес нетто (кг) | Номер ремонта двигателя |
|
| B1 | B1+B2 | |||||
| 200-1-D | 907 | 1467 | 330 | 250 | 311 | V1 |
| 200-1-C | 907 | 1507 | 380 | 280 | 347 | |
| 200-1 | 907 | 1587 | 420 | 305 | 403 | |
| 200-2-2D | 1101 | 1781 | 420 | 305 | 447 | |
| 200-2-2C | 1101 | 1816 | 470 | 335 | 504 | |
| 200-2-C | 1131 | 1916 | 510 | 370 | 595 | |
| 200-2 | 1131 | 1916 | 510 | 370 | 595 | |
| 200-3-2D | 1325 | 2170 | 580 | 410 | 748 | |
| 200-3-C-D | 1325 | 2170 | 580 | 410 | 748 | |
| 200-3-2C | 1325 | 2170 | 580 | 410 | 748 | |
| 200-3-D | 1325 | 2170 | 580 | 410 | 748 | |
| 200-3-C | 1325 | 2170 | 580 | 410 | 748 | |
| 200-3 | 1325 | 2220 | 580 | 410 | 817 | |
| 200-4-2D | 1519 | 2414 | 580 | 410 | 830 | |
| 200-4-2C | 1519 | 2619 | 645 | 530 | 1180 | |
| 200-4-C | 1519 | 2619 | 645 | 530 | 1180 | |
| 200-4 | 1519 | 2619 | 645 | 530 | 1180 | |
