Описание

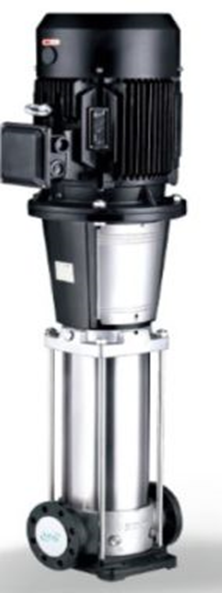

| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель LVS20-3 (380В) |
| В насосной камере насоса последовательно установлены 3 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Опора насосной камеры изготовлена из высококачественной нержавеющей стали марки AISI 304. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 4400 Вт. |
| Полезная мощность: 4000 Вт. |
| Максимальная производительность: 483 л/мин. |
| Номинальная производительность: 333 л/мин. |
| Максимальная высота подъема: 42 м. |
| Номинальная высота подъема: 36 м. |
| Пусковой ток: 57,9 А. |
| Рабочий ток: 11,58 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон номинальных температур перекачиваемой жидкости: от -20 С до +60 С. |
| Дипметр входного отверстия: 2 1/2 дюйма. |
| Дипметр выходного отверстия: 2 1/2 дюйма. |
| Диапазон РН перекачиваемой жидкости: 4-10. |
| Крыльчатки, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники корпорации NSK. |
| Габаритный размер насоса: длина 300 мм* ширина 219 мм* высота 820 мм. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 10,5 | 12 | 16 | 20 | 24 | 28 | 28,5 |
|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR20-1 | 1,1 | H (м) | 13 | 13 | 12 | 10,5 | 9 | 6,5 | 6 |
| Вертикальный многоступенчатый насос LVR20-2 | 2,2 | 28 | 27 | 25 | 22,5 | 19 | 15 | 13 | |
| Вертикальный многоступенчатый насос LVR20-3 | 4 | 42 | 42 | 39 | 36 | 30 | 23 | 22 | |
| Вертикальный многоступенчатый насос LVR20-4 | 5,5 | 58 | 56 | 53 | 48 | 41 | 32 | 30 | |
| Вертикальный многоступенчатый насос LVR20-5 | 5,5 | 71 | 70 | 66 | 60 | 52 | 40 | 38 | |
| Вертикальный многоступенчатый насос LVR20-6 | 7,5 | 86 | 84 | 80 | 72 | 62 | 49 | 45 | |
| Вертикальный многоступенчатый насос LVR20-7 | 7,5 | 99 | 97 | 93 | 84 | 72 | 57 | 52 | |
| Вертикальный многоступенчатый насос LVR20-8 | 11 | 115 | 113 | 107 | 96 | 85 | 67 | 63 | |
| Вертикальный многоступенчатый насос LVR20-10 | 11 | 142 | 140 | 132 | 120 | 105 | 83 | 78 | |
| Вертикальный многоступенчатый насос LVR20-12 | 15 | 172 | 169 | 161 | 144 | 127 | 101 | 94 | |
| Вертикальный многоступенчатый насос LVR20-14 | 15 | 200 | 197 | 187 | 168 | 147 | 117 | 109 | |
| Вертикальный многоступенчатый насос LVR20-17 | 18,5 | 245 | 241 | 229 | 205 | 181 | 144 | 135 |

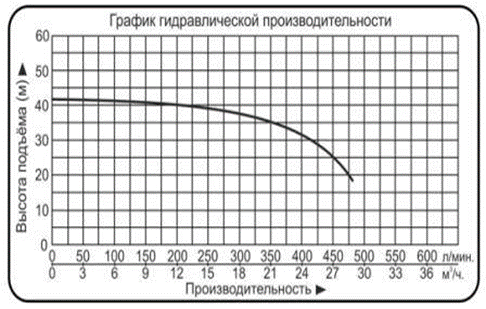

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | DIN фланец (LVR) | DIN фланец (LVS) | D1 | D2 | Bec нетто (кг) | Номер ремонта двигателя |
||
| B1 | B1+B2 | B1 | B1+B2 | |||||
| 20-1 | 354 | 622 | 352 | 620 | 150 | 125 | 44,9 | V18 |
| 20-2 | 415 | 733 | 413 | 731 | 164 | 127 | 52,4 | |
| 20-3 | 465 | 805 | 463 | 803 | 186 | 120 | 59,3 | |
| 20-4 | 542 | 939 | 540 | 937 | 210 | 142 | 71,3 | |
| 20-5 | 587 | 984 | 585 | 982 | 210 | 142 | 73,9 | |
| 20-6 | 632 | 1029 | 630 | 1027 | 210 | 142 | 81,3 | |
| 20-7 | 677 | 1074 | 675 | 1072 | 210 | 142 | 82,1 | |
| 20-8 | 799 | 1298 | 797 | 1296 | 254 | 175 | 125,2 | V1 |
| 20-10 | 889 | 1388 | 887 | 1386 | 254 | 175 | 133,2 | |
| 20-12 | 979 | 1478 | 977 | 1476 | 254 | 175 | 146,9 | |
| 20-14 | 1069 | 1568 | 1067 | 1566 | 254 | 175 | 151,9 | |
| 20-17 | 1204 | 1764 | 1202 | 1762 | 330 | 250 | 208 | |
