Описание
| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель LVR90-5 (380В) |
| В насосной камере насоса последовательно установлены 5 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 40700 Вт. |
| Полезная мощность: 37000 Вт. |
| Максимальная производительность: 1833 л/мин. |
| Номинальная производительность: 1500 л/мин. |
| Максимальная высота подъема: 170 м. |
| Номинальная высота подъема: 109,5 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 535,55 А. |
| Рабочий ток: 107,11 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон номинальных температур перекачиваемой жидкости: от -20 С до +60 С. |
| Диаметр входного/выходного отверстия: 4 дюйма. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Крыльчатки, насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки NSK. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR90-1-1 | 5,5 | H (м) | 22 | 21 | 20 | 18 | 16 | 14 | 10,5 | 65 | - |
| Вертикальный многоступенчатый насос LVR90-1 | 7,5 | 38 | 26 | 25 | 23,5 | 22 | 20 | 17,5 | 14 | 10 | |
| Вертикальный многоступенчатый насос LVR90-2-2 | 11 | 45 | 43 | 41 | 38 | 34,5 | 30 | 24 | 17 | 8 | |
| Вертикальный многоступенчатый насос LVR90-2 | 15 | 58 | 55 | 52 | 49 | 46 | 42,5 | 37,5 | 31,5 | 25 | |
| Вертикальный многоступенчатый насос LVR90-3-2 | 18,5 | 74 | 71,5 | 68 | 63,5 | 58 | 51,5 | 44 | 35 | 24 | |
| Вертикальный многоступенчатый насос LVR90-3 | 22 | 88 | 84,5 | 80 | 75,5 | 70,5 | 65 | 58,5 | 50,5 | 40 | |
| Вертикальный многоступенчатый насос LVR90-4-2 | 30 | 106 | 102 | 97 | 91 | 84,5 | 76 | 65,5 | 54 | 40 | |
| Вертикальный многоступенчатый насос LVR90-4 | 30 | 120 | 114 | 109 | 103 | 96 | 88,5 | 79,5 | 69,5 | 57 | |
| Вертикальный многоступенчатый насос LVR90-5-2 | 37 | 136 | 131 | 125 | 118 | 109 | 98,5 | 86,5 | 72 | 55 | |
| Вертикальный многоступенчатый насос LVR90-5 | 37 | 150 | 144 | 136 | 129 | 121 | 111 | 101 | 87 | 72 | |
| Вертикальный многоступенчатый насос LVR90-6-2 | 45 | 166 | 161 | 154 | 145 | 135 | 123 | 108 | 91,5 | 72 | |
| Вертикальный многоступенчатый насос LVR90-6 | 45 | 182 | 175 | 166 | 156 | 146 | 135 | 123 | 108 | 90 |

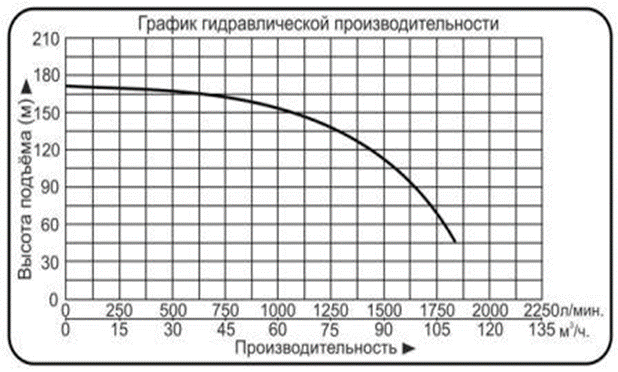

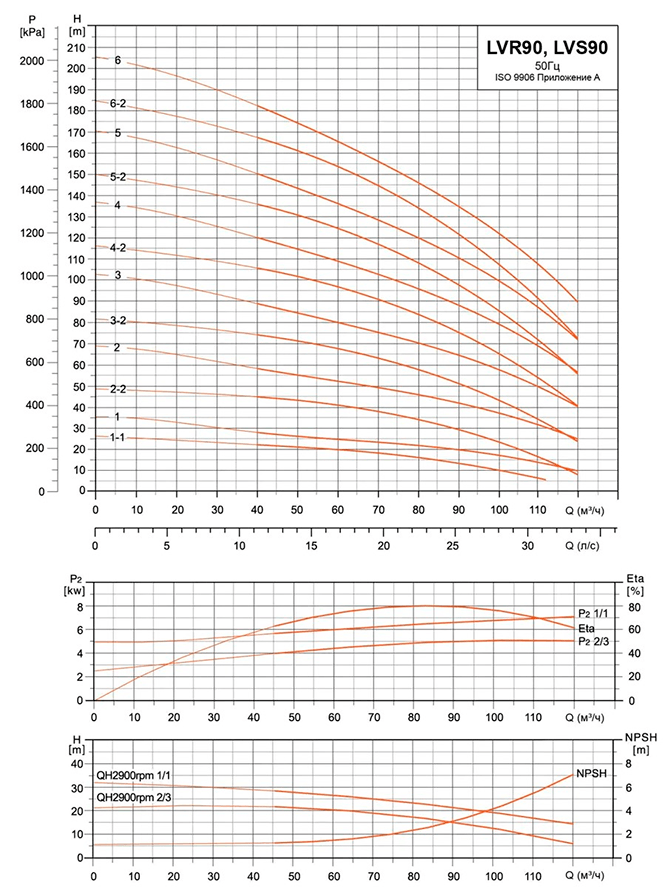

Гидравлические характеристики
