Описание
| Насос вертикальный многоступенчатый "LEO" модель LVR 64-1 |
| Потребляемая мощность: 6050 Вт. |
| Полезная мощность: 6500 Вт. |
| Максимальная производительность: 1417 л/мин. |
| Номинальная производительность: 1080 л/мин. |
| Максимальная высота подъема: 31,5 м. |
| Номинальная высота подъема: 19 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 87,4 А. |
| Рабочий ток: 10,92 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметры резьб входного/выходного отверстий: 4 дюйма. |
| Диапазон температур перекачиваемой жидкости: от -20 С до +120 С. |
| Номинальные температуры перекачиваемой жидкости: от -20 С до +80 С. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 316. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки NSK. |
Технические параметры

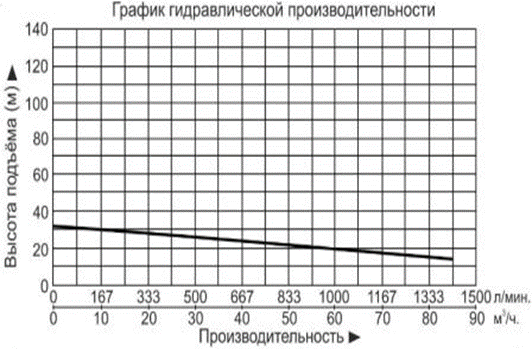

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | DIN фланец(LVR、LVS) | D1 | D2 | Вес нетто (кг) | Номер ремонта двигателя |
|
| B1 | B1+B2 | |||||
| 64-1-1 | 563 | 903 | 186 | 124 | 84,5 | V18 |
| 64-1 | 563 | 960 | 210 | 142 | 110,2 | V1 |
| 64-2-2 | 645 | 1042 | 210 | 142 | 117,4 | |
| 64-2-1 | 755 | 1254 | 254 | 175 | 156 | |
| 64-2 | 755 | 1254 | 254 | 175 | 156 | |
| 64-3-2 | 838 | 1337 | 254 | 175 | 171,9 | |
| 64-3-1 | 838 | 1337 | 254 | 175 | 171,9 | |
| 64-3 | 838 | 1398 | 330 | 250 | 221 | |
| 64-4-2 | 920 | 1480 | 330 | 250 | 223,9 | |
| 64-4-1 | 920 | 1520 | 380 | 280 | 261 | |
| 64-4 | 920 | 1520 | 380 | 280 | 261 | |
| 64-5-2 | 1003 | 1683 | 420 | 305 | 321,5 | |
| 64-5-1 | 1003 | 1683 | 420 | 305 | 321,5 | |
| 64-5 | 1003 | 1683 | 420 | 305 | 321,5 | |
| 64-6-2 | 1085 | 1765 | 420 | 305 | 324,5 | |
| 64-6-1 | 1085 | 1765 | 420 | 305 | 341,2 | |
| 64-6 | 1085 | 1765 | 420 | 305 | 341,2 | |
| 64-7-2 | 1168 | 1848 | 420 | 305 | 344,9 | |
| 64-7-1 | 1168 | 1848 | 420 | 305 | 345 | |
| 64-7 | 1168 | 1883 | 470 | 335 | 407,3 | |
| 64-8-2 | 1250 | 1965 | 470 | 335 | 410,7 | |
| 64-8-1 | 1250 | 1965 | 470 | 335 | 410,4 | |
