Описание
Вес 717 кг, объем: 1,08
| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель LVR200-2 (380В) |
| В насосной камере насоса последовательно установлены 2 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 60500 Вт. |
| Полезная мощность: 55000 Вт. |
| Максимальная производительность: 4000 л/мин. |
| Номинальная производительность: 3333 л/мин. |
| Максимальная высота подъема: 82 м. |
| Номинальная высота подъема: 69 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 796,05 А. |
| Рабочий ток: 159,21 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +120 С. |
| Диапазон номинальных температур перекачиваемой жидкости: от -20 С до +60 С. |
| Диаметр входного/выходного отверстия: 5 дюймов. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки NSK. |
| Габаритный размер насоса: длина 490 мм* ширина 510 мм* высота 1916 мм. |
Технические параметры
| Модель | Мощность (кВт) | Q (м3/ч) | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальный многоступенчатый насос LVR200-1-D | 18,5 | H (м) | 25,5 | 25 | 24 | 23 | 21,5 | 20 | 18 | 15,5 |
| Вертикальный многоступенчатый насос LVR200-1-C | 22 | 29 | 28,5 | 27,5 | 26,5 | 25,5 | 24 | 22 | 20 | |
| Вертикальный многоступенчатый насос LVR200-1 | 30 | 38,5 | 38 | 37,5 | 36,5 | 35 | 34 | 32,5 | 30 | |
| Вертикальный многоступенчатый насос LVR200-2-2D | 37 | 53 | 51 | 49 | 47 | 44 | 41 | 37 | 32 | |
| Вертикальный многоступенчатый насос LVR200-2-2C | 45 | 59,5 | 58 | 56 | 54 | 52,5 | 49 | 44,5 | 40,5 | |
| Вертикальный многоступенчатый насос LVR200-2-C | 55 | 69 | 68 | 66 | 64 | 62 | 59 | 55,5 | 51 | |
| Вертикальный многоступенчатый насос LVR200-2 | 55 | 78,5 | 77,5 | 76 | 74 | 71,5 | 69 | 66 | 61,5 | |
| Вертикальный многоступенчатый насос LVR200-3-2D | 75 | 91,5 | 89 | 86,5 | 83,5 | 79 | 75 | 70 | 63 | |
| Вертикальный многоступенчатый насос LVR200-3-C-D | 75 | 95 | 93 | 90 | 87 | 83,5 | 79 | 73,5 | 67 | |
| Вертикальный многоступенчатый насос LVR200-3-2C | 75 | 99,5 | 97,5 | 94,5 | 91,5 | 89 | 84 | 78,5 | 72 | |
| Вертикальный многоступенчатый насос LVR200-3-D | 75 | 104,5 | 102,5 | 100 | 97 | 93 | 89 | 84,5 | 77,5 | |
| Вертикальный многоступенчатый насос LVR200-3-C | 75 | 108 | 106 | 103,5 | 100,5 | 97,5 | 93 | 88 | 81,5 | |
| Вертикальный многоступенчатый насос LVR200-3 | 90 | 117,5 | 116 | 113,5 | 110,5 | 107 | 103 | 99 | 92 | |
| Вертикальный многоступенчатый насос LVR200-4-2D | 90 | 131,5 | 129 | 125,5 | 121 | 115,5 | 110 | 103,5 | 94 | |
| Вертикальный многоступенчатый насос LVR200-4-2C | 110 | 138 | 136 | 132 | 128 | 124 | 118 | 111 | 102,5 | |
| Вертикальный многоступенчатый насос LVR200-4-C | 110 | 148 | 145,5 | 142,5 | 138 | 134 | 128 | 122 | 113 | |
| Вертикальный многоступенчатый насос LVR200-4 | 110 | 157,5 | 155,5 | 152,5 | 148 | 143,5 | 138 | 132,5 | 123,5 |

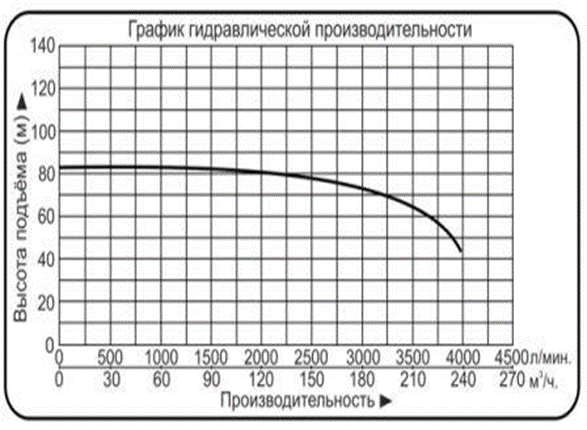

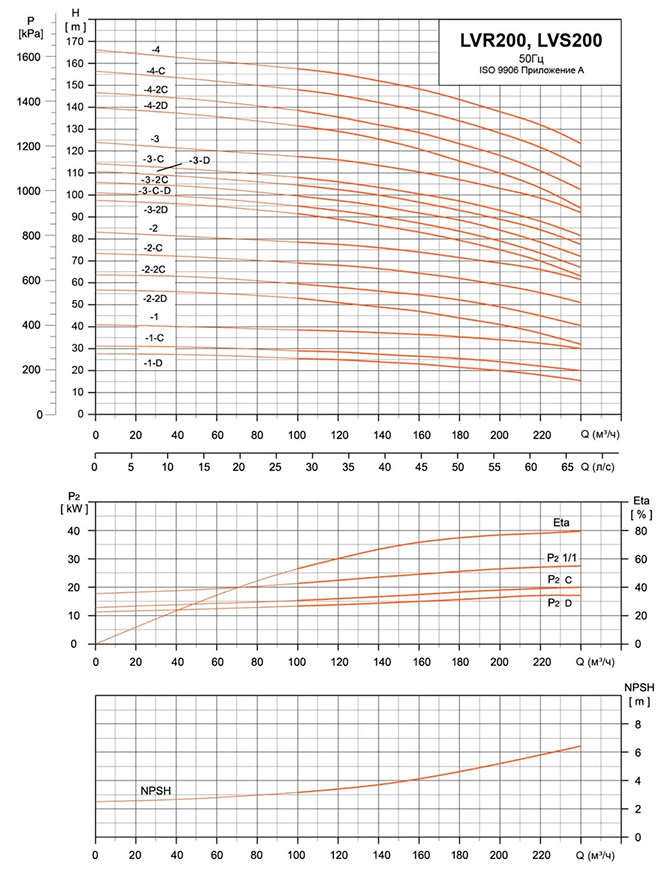

Гидравлические характеристики
