Описание

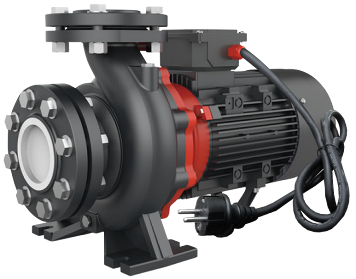

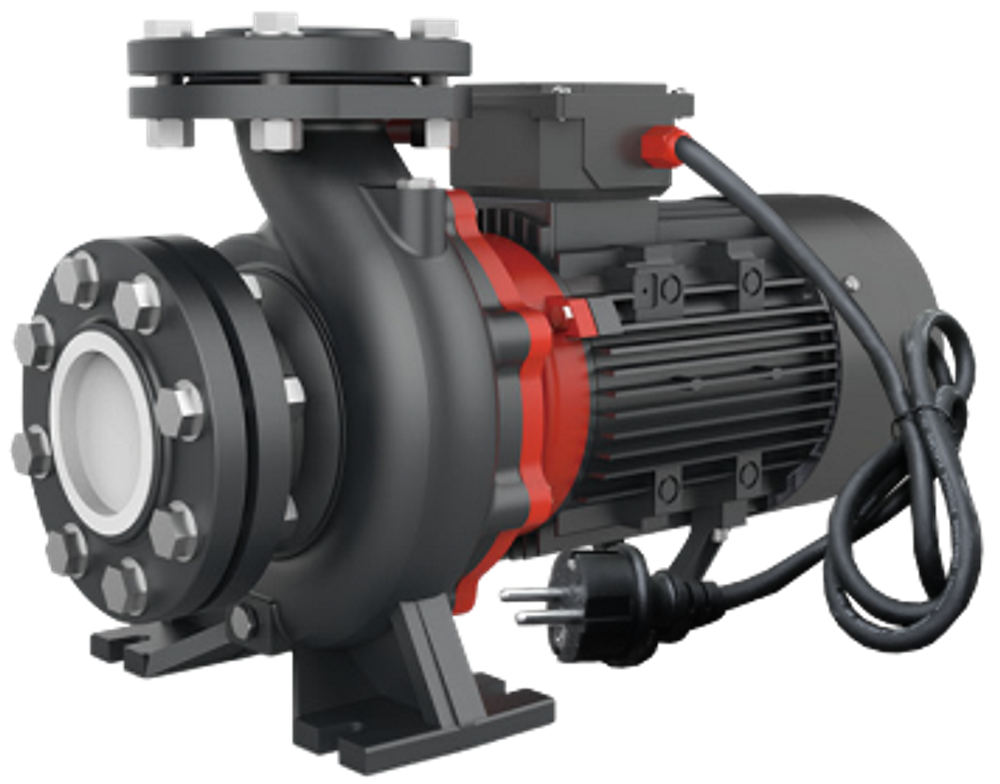

Насос "Leo" XSTm32-160/22 насос поверхностный консольный центробежный предназначен для перекачки чистой, химически неагрессивной воды или схожих по вязкости невзрывоопасных жидкостей, в системах водоснабжения, кондиционирования и т. п. Температура перекачиваемой жидкости от -100С до + 850С. Максимальная окружающая температура + 850С.
| Потребляемая мощность: 2420 Вт. |
| Полезная мощность: 2200 Вт. |
| Рабочий ток: 14 А. |
| Пусковой ток: 70 А. |
| Параметры сети питания: 220 В/50 Гц. |
| Максимальная производительность: 417 л/мин. |
| Номинальная производительность: 217 л/мин. |
| Максимальная высота подъема: 31 м. |
| Номинальная высота подъема: 27 м. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1%. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная высота всасывания: 7,5 м. |
| Диаметр входного/выходного отверстий: 2*1 1/4 дюйма. (50/32 мм). |
| Диапазон температур перекачиваемой жидкости: от -10 С до +85 С. |
| Номинальные температуры перекачиваемой жидкости: от -10 С до +60 С. |
| Крыльчатка и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| Встроенная в обмотку статора термозащита защищает мотор насоса от перегрева. |
| В комплекте: сетевой кабель длиной 1 метр со штепселем европейского типа; лента ФУМ. |
Комплектация:
- Насос в сборе - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Упаковка - 1 шт.
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 6 | 9 | 15 | 18 | 24 | 27 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 0 | 100 | 150 | 250 | 300 | 400 | 450 | |
| 32-125/7*∆ | 0.75 | 1 | H (m) | 17.5 | 16.7 | 15 | 12 | 9 | ||
| 32-125/11*∆ | 1.1 | 1.5 | 22 | 21 | 20.2 | 17 | 15 | 9 | ||
| 32-160/15*∆ | 1.5 | 2 | 24 | 23.7 | 22.5 | 19.5 | 16.2 | |||
| 32-160/22*∆ | 2.2 | 3 | 31 | 29.6 | 29 | 25.5 | 22.5 | 15 | ||
| 32-160/30*∆ | 3 | 4 | 34.5 | 33.5 | 33 | 29 | 26.5 | 20 | 16.5 | |
| 32-200/30* | 3 | 4 | 43.2 | 42 | 40.5 | 35.2 | 32.2 | 24.6 | 19.8 | |
| 32-200/40* | 4 | 5.5 | 52 | 50.5 | 50 | 45 | 41.9 | 35 | 30.3 | |
| 32-250/55* | 5.5 | 7.5 | 79 | 74.7 | 71.8 | 63 | 56 | 37.5 | ||
| 32-250/75* | 7.5 | 10 | 95 | 92 | 89 | 82 | 75 | 57.8 |

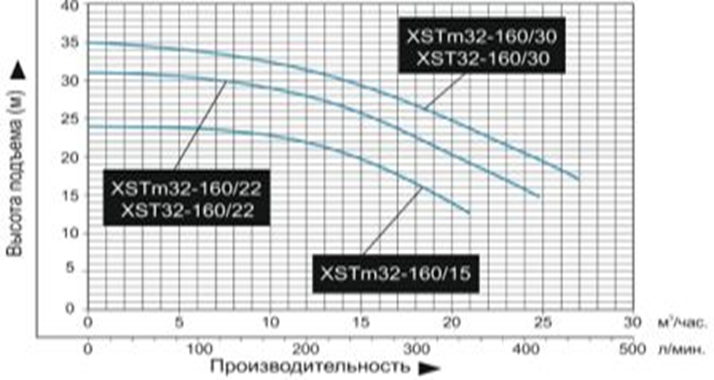

Гидравлические характеристики
Габаритные размеры
Размеры фланцев
Схема установки
(для насосов с мощностью двигателя по 7,5 кВт включительно)
| Модель | DNM | DNA | a | h2 | w | x | B1 | c | h1 | m | m1 | n | n1 | s | B | H | L | K |
| XST32-125/7 | 32 | 50 | 80 | 140 | 223 | 113 | 50 | 12 | 112 | 100 | 70 | 190 | 140 | 15 | 197 | 278 | 427 | 85 |
| XSTm32-126/7 | 123 | |||||||||||||||||
| XST32-125/11 | 113 | |||||||||||||||||
| XSTm32-125/11 | 123 | |||||||||||||||||
| XST32-160/15 | 160 | 231 | 116 | 16 | 132 | 240 | 190 | 14 | 242 | 318 | 428 | 95 | ||||||
| XSTm32-160/15 | 123 | |||||||||||||||||
| XST32-160/22 | 116 | |||||||||||||||||
| XSTm32-160/22 | 266 | 141 | 498 | |||||||||||||||
| XST32-160/30 | 130 | |||||||||||||||||
| XSTm32-160/30 | 141 | |||||||||||||||||
| XST32-200/30 | 180 | 258 | 127 | 12 | 160 | 15 | 248 | 366 | 489 | |||||||||
| XST32-200/40 | ||||||||||||||||||
| XST32-250/55 | 154 | 198 | 263 | 179 | 60 | 15 | 272 | 212 | 308 | 384 | 614 | |||||||
| XST32-250/75 | 636 |
