Описание

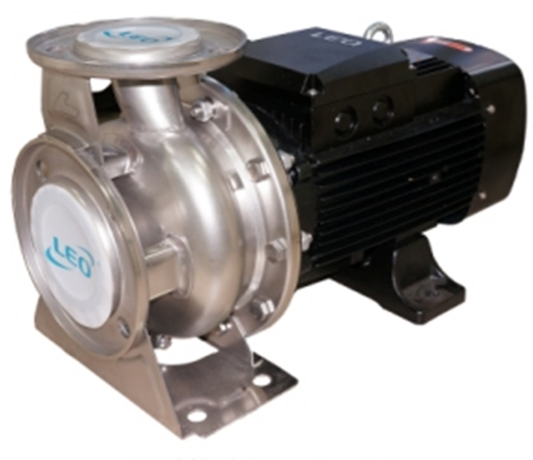

| Насос центробежный "LEO" модель XZS80-65-160/75 |
| Параметры сети питания: 380 В/50Гц |
| Потребляемая мощность: 8250 Вт. |
| Полезная мощность: 7500 Вт. |
| Максимальная производительность: 1200 л/мин. |
| Номинальная производительность: 617 л/мин. |
| Максимальная высота подъема: 39 м. |
| Номинальная высота подъема: 34,5 м. |
| Максимальная температура перекачиваемой жидкости: +80 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 3 1/4*2 1/2 дюйма. |
| Крыльчатка, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304 |
| Все части насоса, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Использованы высококачественные подшипники японской корпорации NSK. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Диапазон рН перекачиваемой жидкости: 4-10. |
| Пусковой ток: 113 А. |
| Рабочий ток: 21,71 А. |
| В комплекте: лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 24 | 27 | 30 | 36 | 42 | 48 | 60 | 72 | 90 | 108 | 114 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GB5662 Стандартный | EN733 Стандартный | кВт | л.с. | Q (л/мин) | 0 | 400 | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1500 | 1800 | 1900 |
| XZS80-65-125/30 | - | 3 | 4 | H (m) | 22.5 | 20 | 19.5 | 19 | 18.5 | 17.5 | 16 | 13 | 9 | |||
| XZS80-65-125/40 | - | 4 | 5.5 | 25.5 | 23 | 22.5 | 22 | 21.5 | 20.5 | 20 | 17 | 13.5 | ||||
| XZS80-65-160/55 | - | 5.5 | 7.5 | 33 | 29.5 | 29 | 28.5 | 28 | 27 | 26 | 24 | 20 | ||||
| XZS80-65-160/75 | - | 7.5 | 10 | 39 | 36 | 35 | 34.5 | 34 | 33.5 | 32.5 | 29 | 24 | ||||
| XZS80-50-200/92 | - | 9.2 | 12.5 | 53 | 48 | 47.5 | 46.5 | 44.5 | 39.5 | 34 | ||||||
| XZS80-50-200/110 | - | 11 | 15 | 57.5 | 53 | 51 | 50.5 | 50 | 47 | 41 | ||||||
| - | XZS80-65-125/75 | 7.5 | 10 | 29 | 27.5 | 26.5 | 25.5 | 23.5 | 21.5 | 17.5 | 13 | 12 | ||||
| - | XZS80-65-160/92 | 9.2 | 12.5 | 33 | 31 | 30 | 28 | 26 | 23 | |||||||
| - | XZS80-65-160/110 | 11 | 15 | 38.5 | 36 | 35 | 33 | 31 | 28 | |||||||

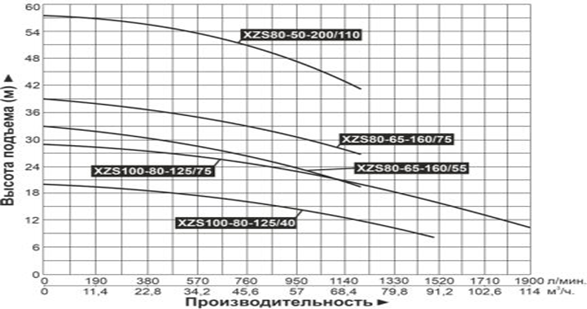

Гидравлические характеристики
Габаритные размеры

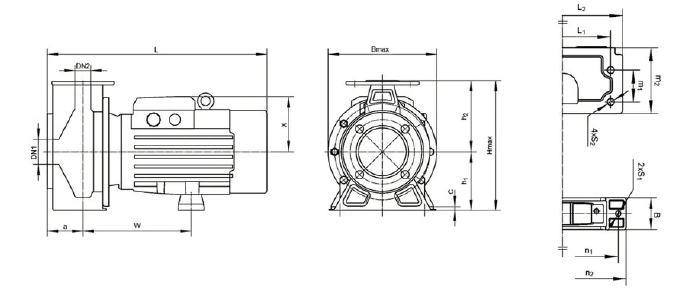

Монтажные размеры
(для насосов с мощностью двигателя до 7,5 кВт включительно)
| Модель | DN1 | DN2 | a | W | L | L1 | L2 | m1 | m2 | n1 | n2 | h1 | h2 | 2-S1 | 4-S2 | B | C | X | Bmax | Hmax |
| XZS80-65-125/30 | 80 | 65 | 65 | 254 | 522 | 190 | 240 | 70 | 158 | 225 | 260 | 132 | 160 | 2-ø12 | 4-ø15 | 75 | 15 | 124 | 260 | 292 |
| XZS80-65-125/40 | 80 | 65 | 65 | 254 | 522 | 190 | 240 | 70 | 158 | 225 | 260 | 132 | 160 | 2-ø12 | 4-ø15 | 75 | 15 | 124 | 260 | 292 |
| XZS80-65-160/55 | 80 | 65 | 65 | 256 | 573 | 212 | 265 | 70 | 150 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |
| XZS80-65-160/75 | 80 | 65 | 65 | 256 | 573 | 212 | 265 | 70 | 150 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |
| XZS80-65-125/75 | 80 | 65 | 100 | 258 | 575 | 212 | 280 | 95 | 155 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |

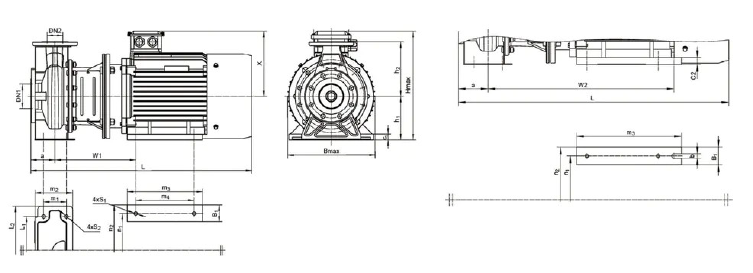

Монтажные размеры
(для насосов с мощностью двигателя выше 7,5 кВт)
| Модель | DN1 | DN2 | a | W1 | W2 | L | L1 | L2 | m1 | m2 | m3 | m4 | n1 | n2 | h1 | h2 | 4-S1 | 4-S2 | B1 | b | C1 | C2 | X | Bmax | Hmax |
| XZS80-50-200/92 | 80 | 50 | 100 | 314 | - | 816 | 212 | 265 | 70 | 146 | 210 | 260 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ14 | 65 | - | 20 | - | 260 | 350 | 420 |
| XZS80-50-200/110 | 80 | 50 | 100 | 314 | - | 816 | 212 | 265 | 70 | 146 | 210 | 260 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ14 | 65 | - | 20 | - | 260 | 350 | 420 |
| XZS80-65-160/92 | 80 | 65 | 100 | 321 | - | 823 | 212 | 280 | 95 | 155 | 260 | 210 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ15 | 65 | - | - | - | 260 | 350 | 420 |
| XZS80-65-160/110 | 80 | 65 | 100 | 321 | - | 823 | 212 | 280 | 95 | 155 | 260 | 210 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ15 | 65 | - | - | - | 260 | 350 | 420 |

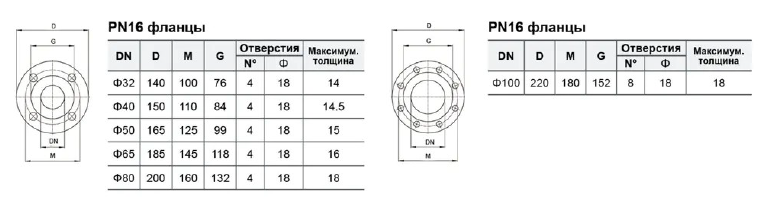

Размеры фланцев
