Описание
Данные модели насосов предназначены для систем: увеличения давления, фильтрации, водоподготовки, магистральных трубопроводов, охлаждения и кондиционирования, водоочистки, обеспечения водой оборудования, ирригации и т.д. Используются для перекачивания воды и схожих с ней жидкостей с малым содержанием кислот и щелочей, на промышленных предприятиях и гидравлических сооружениях, в котельных, в плавательных бассейнах, сельском хозяйстве, нефтехимической промышленности и т.д.

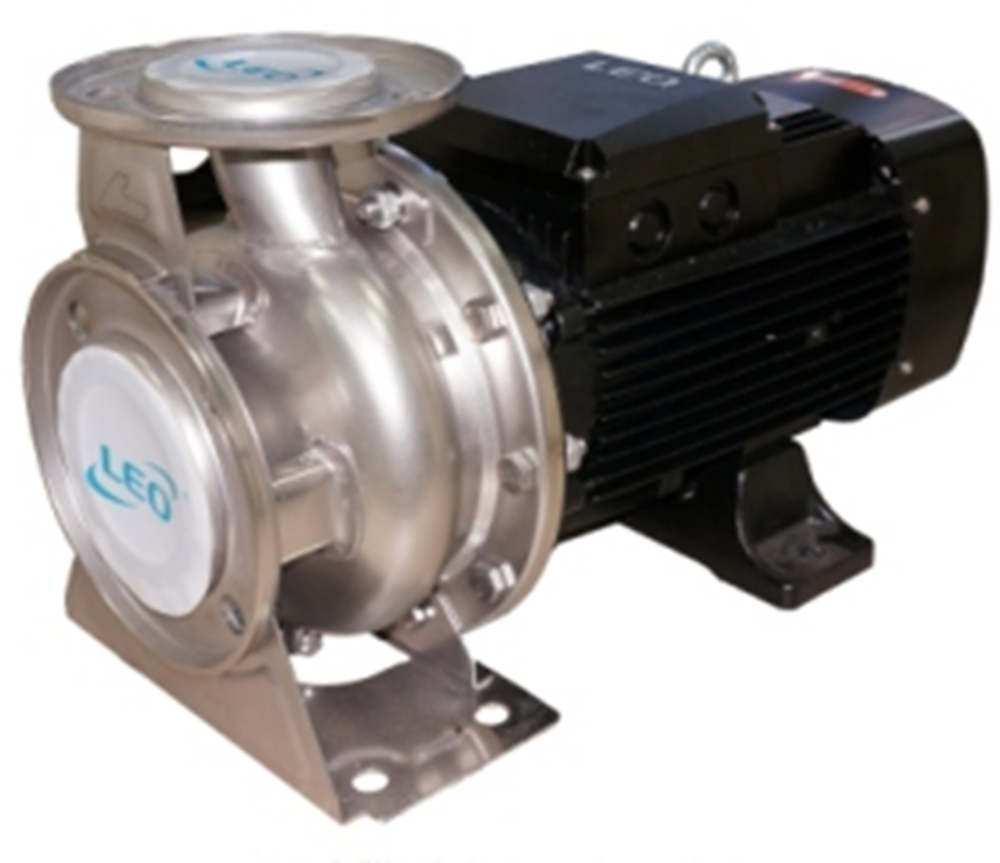

| Насос "LEO" модель XZS100-80-125/75 (380В) |
| Потребляемая мощность: 7500 Вт. |
| Параметры сети питания: 380 В/50 Гц. |
| Максимальная производительность: 1900 л/мин. |
| Номинальная производительность: 950 л/мин. |
| Максимальная высота подъема: 29 м. |
| Номинальная высота подъема: 23 м. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1%. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр входного/выходного отверстий: 4 *3 1/4дюйма. (100/80 мм). |
| Максимальная температура перекачиваемой жидкости: +80 °C. |
| Крыльчатка, насосная камера и вал изготовлены из нержавеющей стали марки AISI 304. |
| Статор и ротор изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| В данном насосе используются высококачественные подшипники японской корпорации NSK. |
| Диапазон РН перекачиваемой жидкости: 4-10. |
| Насос укомплектован лентой ФУМ. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 36 | 42 | 48 | 60 | 72 | 90 | 108 | 114 | 120 | 126 | 132 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GB5662 Стандартный | кВт | л.с. | Q (л/мин) | 0 | 600 | 700 | 800 | 1000 | 1200 | 1500 | 1800 | 1900 | 2000 | 2100 | 2200 |
| XZS100-80-125/40 | 4 | 5.5 | H (m) | 20 | 17.5 | 16.5 | 15.5 | 14 | 12 | 7 | |||||
| XZS100-80-125/55 | 5.5 | 7.5 | 23 | 21.5 | 20.5 | 20 | 18 | 16 | 12 | 7.5 | |||||
| XZS100-80-125/75 | 7.5 | 10 | 29 | 27.5 | 26.5 | 25.5 | 23.5 | 21.5 | 17.5 | 13 | 12 | ||||
| XZS100-80-160/92 | 9.2 | 12.5 | 33 | 31 | 30 | 28 | 26 | 23 | |||||||
| XZS100-80-160/110 | 11 | 15 | 38.5 | 36 | 35 | 33 | 31 | 28 | |||||||
| XZS100-65-200/150 | 15 | 20 | 47 | 44 | 43 | 41 | 39 | 36 | 32 | 30 | 28 | 26 | 23 | ||
| XZS100-65-200/185 | 18.5 | 25 | 53 | 51 | 50 | 49 | 48 | 45 | 41 | 39 | 37 | 35 | 33 | ||
| XZS100-65-200/220 | 22 | 30 | 58 | 57 | 56 | 55 | 54 | 51 | 47 | 45.5 | 44 | 42 | 40 | ||

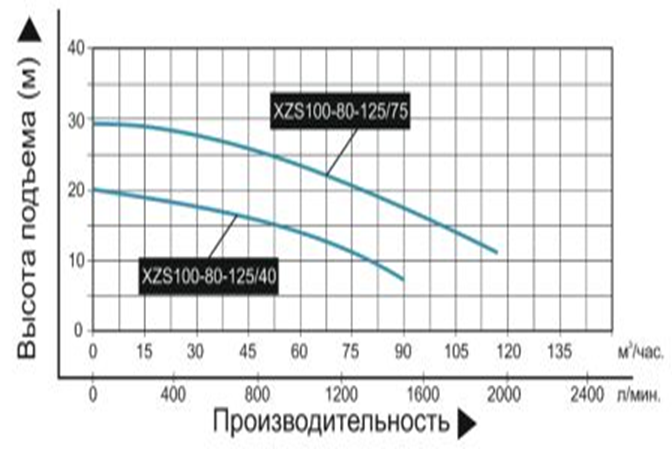

Гидравлические характеристики
