Описание

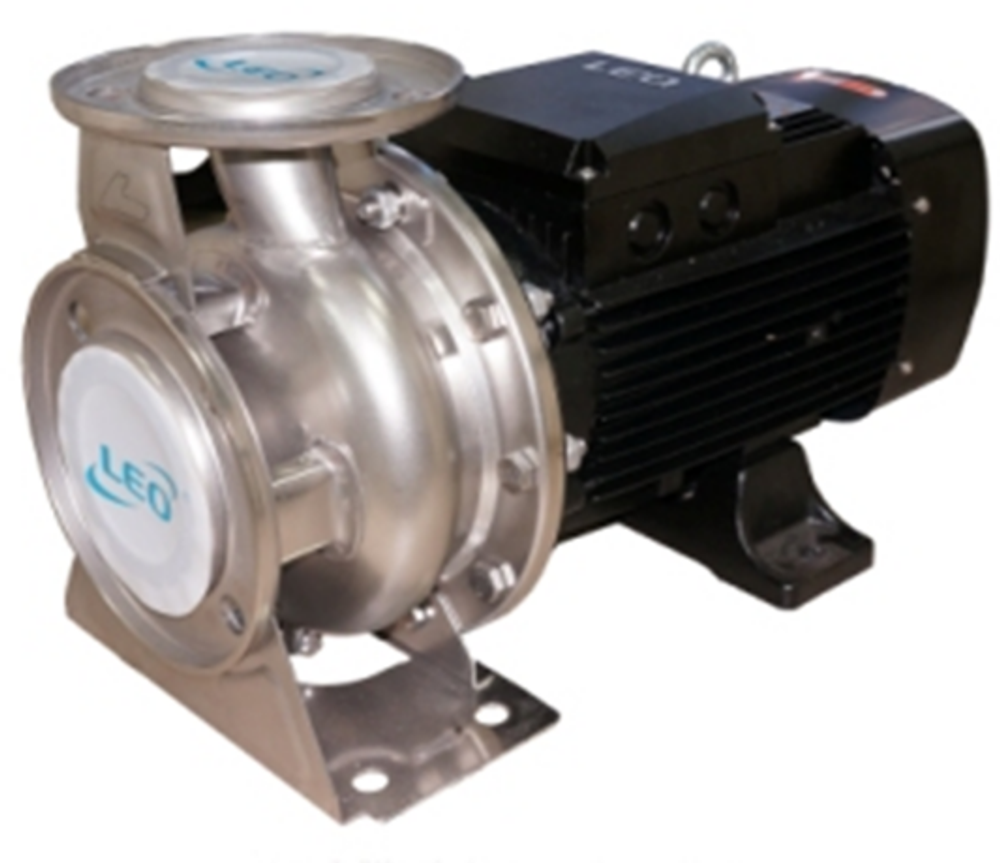

| Насос центробежный "LEO" модель XZS100-65-200/220 |
| Потребляемая мощность: 24200 Вт. |
| Полезная мощность: 22000 Вт. |
| Параметры сети питания: 380 В./50 Гц. |
| Способ электрического соединения: ∆ |
| Максимальная производительность: 2200 л/мин. |
| Номинальная производительность: 1100 л/мин. |
| Максимальная высота подъема: 58 м. |
| Номинальная высота подъема: 54 м. |
| Рабочий ток: 63,68 А. |
| Пусковой ток: 337 А. |
| Диапазон РН перекачиваемой жидкости: 3-9. |
| Класс защиты: IP55. |
| Максимальная температура перекачиваемой жидкости: +80 С. |
| Максимальная температура окружающей среды: +40 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1%. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстий: 4*2 1/2 дюйма. |
| Крыльчатка, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| Использованы высококачественные подшипники корпорации NSK, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы. |
| Насос укомплектован лентой ФУМ. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 36 | 42 | 48 | 60 | 72 | 90 | 108 | 114 | 120 | 126 | 132 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GB5662 Стандартный | кВт | л.с. | Q (л/мин) | 0 | 600 | 700 | 800 | 1000 | 1200 | 1500 | 1800 | 1900 | 2000 | 2100 | 2200 |
| XZS100-80-125/40 | 4 | 5.5 | H (m) | 20 | 17.5 | 16.5 | 15.5 | 14 | 12 | 7 | |||||
| XZS100-80-125/55 | 5.5 | 7.5 | 23 | 21.5 | 20.5 | 20 | 18 | 16 | 12 | 7.5 | |||||
| XZS100-80-125/75 | 7.5 | 10 | 29 | 27.5 | 26.5 | 25.5 | 23.5 | 21.5 | 17.5 | 13 | 12 | ||||
| XZS100-80-160/92 | 9.2 | 12.5 | 33 | 31 | 30 | 28 | 26 | 23 | |||||||
| XZS100-80-160/110 | 11 | 15 | 38.5 | 36 | 35 | 33 | 31 | 28 | |||||||
| XZS100-65-200/150 | 15 | 20 | 47 | 44 | 43 | 41 | 39 | 36 | 32 | 30 | 28 | 26 | 23 | ||
| XZS100-65-200/185 | 18.5 | 25 | 53 | 51 | 50 | 49 | 48 | 45 | 41 | 39 | 37 | 35 | 33 | ||
| XZS100-65-200/220 | 22 | 30 | 58 | 57 | 56 | 55 | 54 | 51 | 47 | 45.5 | 44 | 42 | 40 | ||

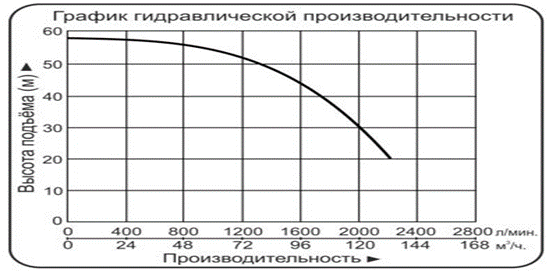

Гидравлические характеристики
Габаритные размеры

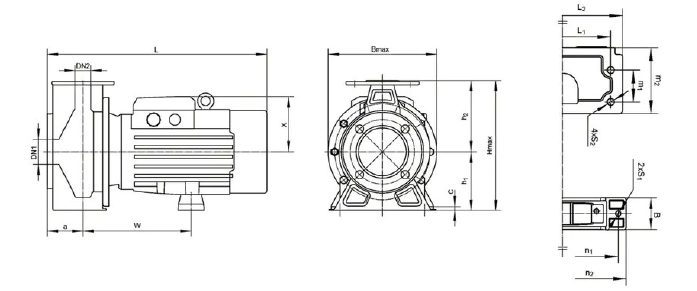

Монтажные размеры
(для насосов с мощностью двигателя до 7,5 кВт включительно)
| Модель | DN1 | DN2 | a | W | L | L1 | L2 | m1 | m2 | n1 | n2 | h1 | h2 | 2-S1 | 4-S2 | B | C | X | Bmax | Hmax |
| XZS100-80-125/40 | 100 | 80 | 80 | 256 | 524 | 212 | 280 | 95 | 155 | 225 | 260 | 160 | 180 | 2-ø12 | 4-ø15 | 75 | 15 | 124 | 280 | 340 |
| XZS100-80-125/55 | 100 | 80 | 80 | 258 | 575 | 212 | 280 | 95 | 155 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |
| XZS100-80-125/75 | 100 | 80 | 80 | 258 | 575 | 212 | 280 | 95 | 155 | 245 | 280 | 160 | 180 | 2-ø12 | 4-ø15 | 70 | 15 | 142 | 280 | 340 |

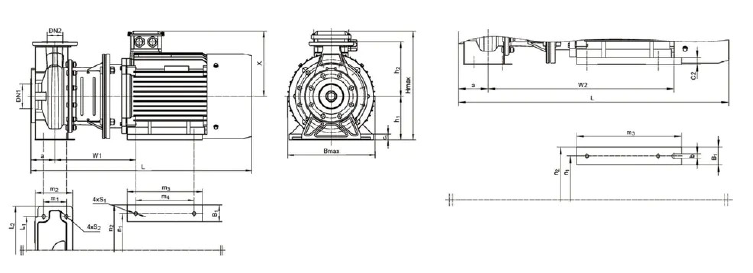

Монтажные размеры
(для насосов с мощностью двигателя выше 7,5 кВт)
| Модель | DN1 | DN2 | a | W1 | W2 | L | L1 | L2 | m1 | m2 | m3 | m4 | n1 | n2 | h1 | h2 | 4-S1 | 4-S2 | B1 | b | C1 | C2 | X | Bmax | Hmax |
| XZS100-80-160/92 | 100 | 80 | 100 | 321 | - | 823 | 212 | 280 | 95 | 155 | 260 | 210 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ14 | 65 | - | 20 | - | 260 | 350 | 420 |
| XZS100-80-160/110 | 100 | 80 | 100 | 321 | - | 823 | 212 | 280 | 95 | 155 | 260 | 210 | 254 | 320 | 160 | 200 | 4-Φ14.5 | 4-Φ14 | 65 | - | 20 | - | 260 | 350 | 420 |
| XZS100-65-200/150 | 100 | 65 | 100 | - | 581 | 823 | 250 | 320 | 95 | 155 | 310 | - | 254 | 314 | 180 | 225 | - | 4-Φ14 | 60 | 14,5 | - | 20 | 260 | 350 | 440 |
| XZS100-65-200/185 | 100 | 65 | 100 | - | 625 | 868 | 250 | 320 | 95 | 155 | 354 | - | 254 | 314 | 180 | 225 | - | 4-Φ14 | 60 | 14,5 | - | 20 | 260 | 350 | 440 |
| XZS100-65-200/220 | 100 | 65 | 100 | 334 | - | 913 | 250 | 320 | 95 | 155 | 311 | 241 | 279 | 355 | 180 | 225 | 4-Φ14.5 | 4-Φ14 | 70 | - | 22 | - | 280 | 355 | 460 |

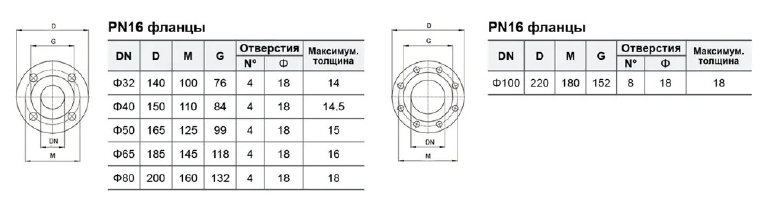

Размеры фланцев
