Описание

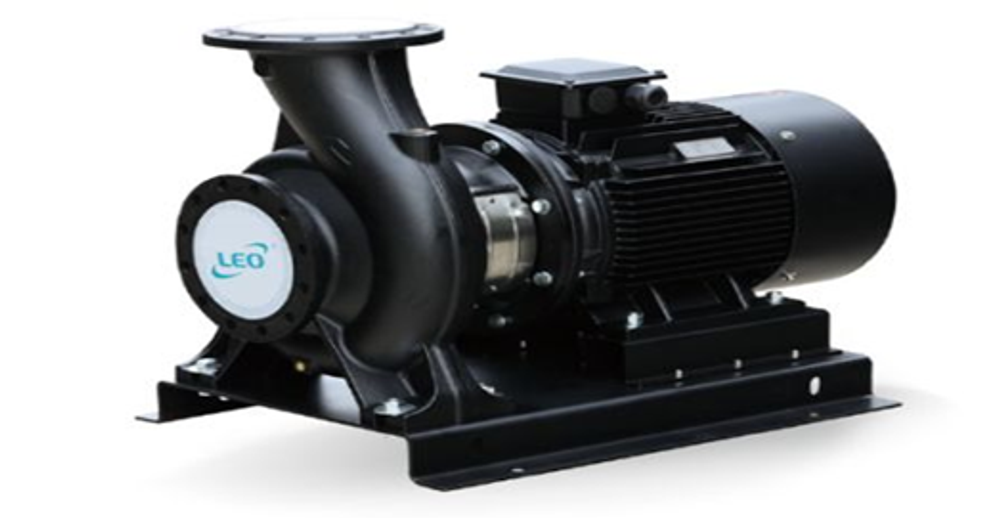

| Насос центробежный "LEO" модель XSTP250-315C/550 |
| Четырехполюсный мотор, имеющий следующие преимущества: пониженные обороты ротора, что увеличивает срок эксплуатации( количество оборотов мотора: 1450 об/мин.); увеличенная производительность за счет крыльчатки большего размера и более высокого крутящего момента. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 60500 Вт. |
| Полезная мощность: 55000 Вт. |
| Максимальная производительность: 12333 л/мин. |
| Номинальная производительность: 6167 л/мин. |
| Максимальная высота подъема: 26,5 м. |
| Номинальная высота подъема: 25,5 м. |
| Пусковой ток: 673 А. |
| Рабочий ток: 159,2 А. |
| Максимальная температура перекачиваемой жидкости: +85 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 8 дюймов. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Установлены высококачественные подшипники японской корпорации NSK. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Насос укомплектован лентой ФУМ для герметизации соединений. |
Технические параметры
| Модель | Ном. расход | Ном. высота | Мощность | Диаметр входа | NPSH | Q(м3/ч) | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 |
| м3/ч | м | кВт | мм | м | |||||||||||||||
| XSTP250-315/750 | 400 | 32 | 45 | 200 | 3,5 | 37 | 36,5 | 36 | 35,5 | 35 | 34,5 | 33,5 | 32,5 | 31 | |||||
| XSTP250-315A/750 | 320 | 32 | 45 | 200 | 3,5 | 35,5 | 35 | 34,5 | 34 | 33,5 | 33 | 32,5 | 31,5 | 30 | 29 | ||||
| XSTP250-315B/750 | 260 | 32 | 37 | 200 | 3,5 | 34 | 33,5 | 33,5 | 33 | 32,5 | 32 | 32 | 31,5 | 30,5 | 29,5 | 28,5 | 27 | ||
| XSTP250-315С/550 | 260 | 32 | 37 | 200 | 3,5 | 26 | 26,5 | 26 | 26 | 24 | 23,5 | 23 | 22,5 | 22 | 20,5 | 19,5 | 17 | 15 |

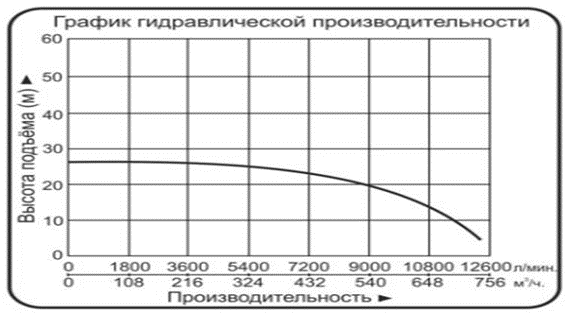

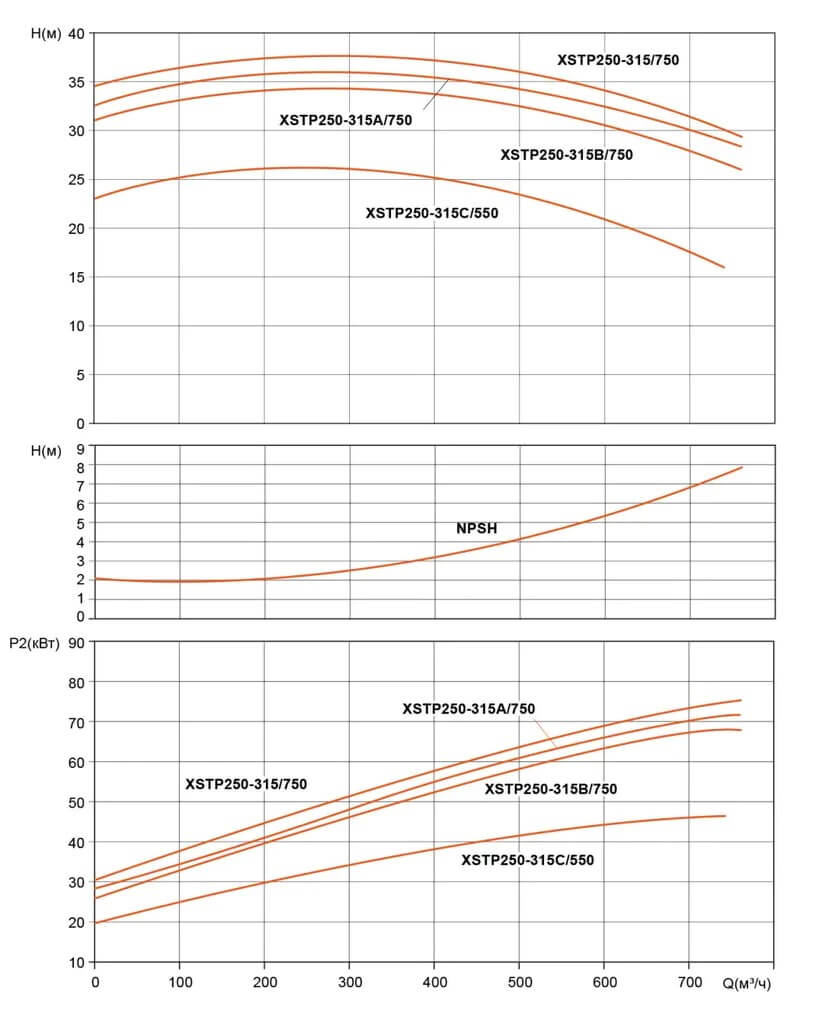

Гидравлические характеристики
Габаритные размеры

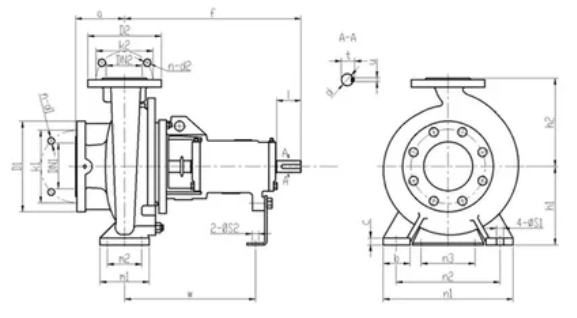

Габаритный чертеж
| Модель | DN | a | a1 | L | L1 | L2 | L3 | 4xØd | b | b1 | b2 | h | h1 | h2 | h3 | h4 | D | Ss |
| XSTP250-315/750 | 250 | 180 | 135 | 1345 | 1070 | 140 | 790 | 4xØ28 | 820 | 750 | 680 | 890 | 100 | 415 | 475 | 825 | 355 | 12xØ28 |
| XSTP250-315A/750 | 250 | 180 | 135 | 1345 | 1070 | 140 | 790 | 4xØ28 | 820 | 750 | 680 | 890 | 100 | 415 | 475 | 825 | 355 | 12xØ28 |
| XSTP250-315B/750 | 250 | 180 | 135 | 1345 | 1070 | 140 | 790 | 4xØ28 | 820 | 750 | 680 | 890 | 100 | 415 | 475 | 825 | 355 | 12xØ28 |
| XSTP250-315С/550 | 250 | 180 | 135 | 1285 | 1020 | 130 | 760 | 4xØ28 | 800 | 730 | 660 | 890 | 100 | 415 | 475 | 785 | 355 | 12xØ28 |
