Вес: 98 кг, Объем 0,17
Насос модель XHS5500 предназначен для откачивания сточных и дренажных вод, перекачивания чистой воды, а также других жидкостей с аналогичными физическими и химическими свойствами с содержанием ила и грязи. Они используются в системе водоснабжения, сельскохозяйственной ирригации, городских канализационных системах, животноводстве и птицеводстве, на производственных, строительных, горнодобывающих предприятиях и т. д.
Эти насосы не предназначены для питьевого водоснабжения перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Основными преимуществами являются:
1. Все части, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов;
2. Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики;
3. Медная обмотка статора имеет повышенные индукционные характеристики;
4. Использованы высококачественные подшипники корпорации C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы;
5. Вал изготовлен из высококачественной нержавеющей стали марки AISI 304.

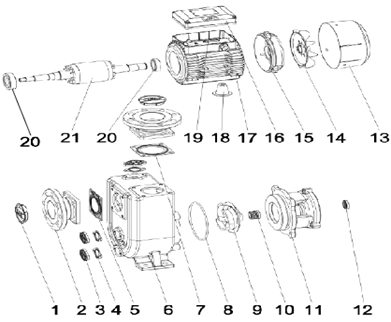

Обобщенные схемы устройств насосов.
Модели XHSm3000, XHS3000, XHSm4000, XHS4000, XHSm5500, XHS5500, XHS7500, XHS10000.
|
№ |
Наименование |
№ |
Наименование |
|
1. |
Пылезащитная крышка. |
12. |
Торцевое уплотнение (сальник). |
|
2. |
Входной фланец. |
13. |
Защитная крышка крыльчатки охлаждения. |
|
3. |
Пробка сливного отверстия. |
14. |
Крыльчатка охлаждения. |
|
4. |
Шайба. |
15. |
Задняя крышка мотора (упорная пластина). |
|
5. |
Обратный клапан. |
16. |
Крышка пускового конденсатора. |
|
6. |
Насосная камера. |
17. |
Статор. |
|
7. |
Прокладка. |
18. |
Опора. |
|
8. |
О-обратное уплотнительное кольцо. |
19. |
Пусковой конденсатор. |
|
9. |
Крыльчатка. |
20. |
Подшипник. |
|
10. |
Торцевое уплотнение (сальник). |
21. |
Ротор. |
|
11. |
Суппорт. |
|
|

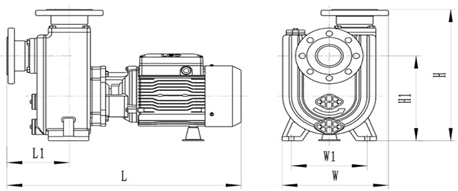

Установочные размеры.
Модели XHSm3000, XHS3000, XHSm4000, XHS4000, XHSm5500, XHS5500, XHS7500, XHS10000
| L (мм) | L1 (мм) | W (мм) | W1 (мм) | H (мм) | H1 (мм) | |
| XHS(m)3000 | 582 | 165 | 274,5 | 200 | 408 | 254 |
| XHS(m)4000 | 582 | 165 | 274,5 | 200 | 408 | 254 |
| XHS(m)5500 | 706 | 185 | 315,5 | 230 | 472 | 305 |
| XHS7500 | 706 | 185 | 315,5 | 230 | 472 | 305 |
| XHS10000 | 706 | 185 | 315,5 | 230 | 472 | 305 |
| Потребляемая мощность: 4400 Вт. |
| Полезная мощность: 4000 Вт. |
| Максимальная производительность: 1333 л/мин. |
| Номинальная производительность: 700 л/мин. |
| Максимальная высота подъема: 26 м. |
| Номинальная высота подъема: 20 м. |
| Максимальная высота всасывания: 5 м. |
| Параметры сети питания: 380 В./ 50 Гц. |
| Пусковой ток: 57,9 А. |
| Рабочий ток: 11,58 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 2 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 22 мм. |
| Диаметр резьбы входного/выходного отверстий: 3 дюйма. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
