Вес: 106 кг, Объем 0,17

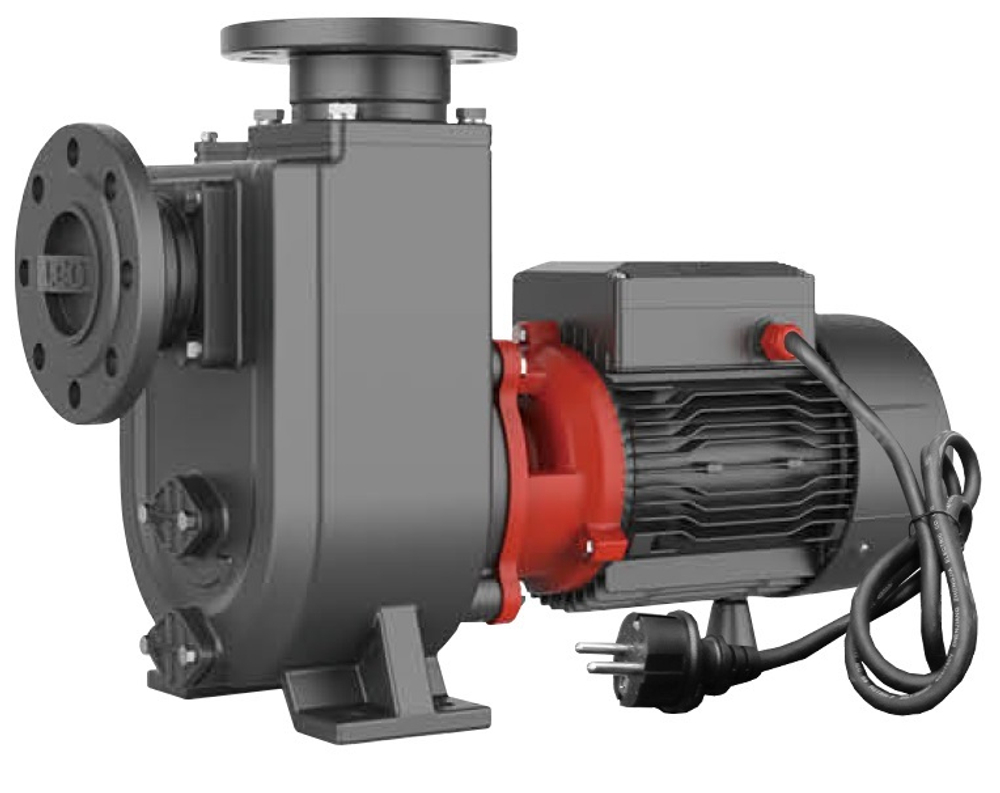

Насос модель XHS10000 предназначен для откачивания сточных и дренажных вод, перекачивания чистой воды, а также других жидкостей с аналогичными физическими и химическими свойствами с содержанием ила и грязи. Они используются в системе водоснабжения, сельскохозяйственной ирригации, городских канализационных системах, животноводстве и птицеводстве, на производственных, строительных, горнодобывающих предприятиях и т. д.
Эти насосы не предназначены для питьевого водоснабжения перекачивания соленой воды, агрессивных, абразивных, легковоспламеняющихся и взрывоопасных жидкостей!
Основными преимуществами являются:
1. Все части, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов;
2. Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики;
3. Медная обмотка статора имеет повышенные индукционные характеристики;
4. Использованы высококачественные подшипники корпорации C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы;
5. Вал изготовлен из высококачественной нержавеющей стали марки AISI 304.

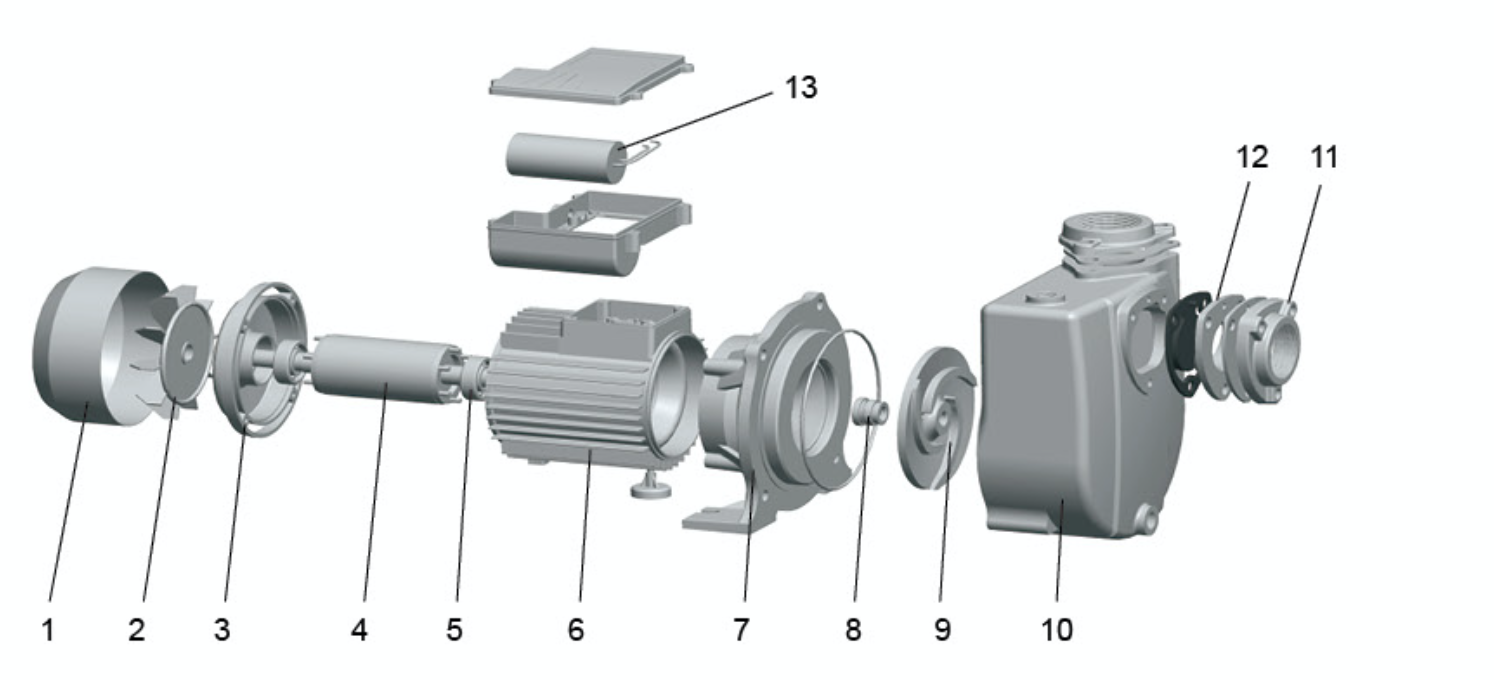

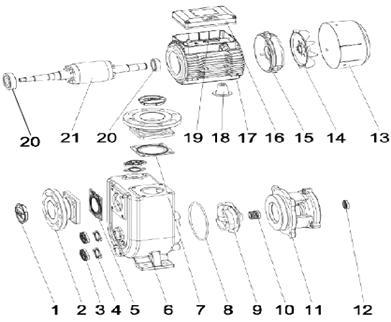

Обобщенные схемы устройств насосов.
Модели XHSm3000, XHS3000, XHSm4000, XHS4000, XHSm5500, XHS5500, XHS7500, XHS10000.
|
№ |
Наименование |
№ |
Наименование |
|
1. |
Пылезащитная крышка. |
12. |
Торцевое уплотнение (сальник). |
|
2. |
Входной фланец. |
13. |
Защитная крышка крыльчатки охлаждения. |
|
3. |
Пробка сливного отверстия. |
14. |
Крыльчатка охлаждения. |
|
4. |
Шайба. |
15. |
Задняя крышка мотора (упорная пластина). |
|
5. |
Обратный клапан. |
16. |
Крышка пускового конденсатора. |
|
6. |
Насосная камера. |
17. |
Статор. |
|
7. |
Прокладка. |
18. |
Опора. |
|
8. |
О-обратное уплотнительное кольцо. |
19. |
Пусковой конденсатор. |
|
9. |
Крыльчатка. |
20. |
Подшипник. |
|
10. |
Торцевое уплотнение (сальник). |
21. |
Ротор. |
|
11. |
Суппорт. |
|
|

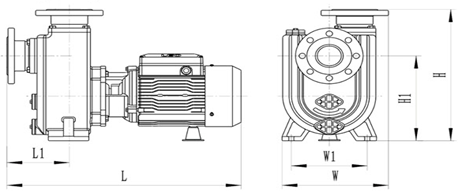

Установочные размеры.
Модели XHSm3000, XHS3000, XHSm4000, XHS4000, XHSm5500, XHS5500, XHS7500, XHS10000
| L (мм) | L1 (мм) | W (мм) | W1 (мм) | H (мм) | H1 (мм) | |
| XHS(m)3000 | 582 | 165 | 274,5 | 200 | 408 | 254 |
| XHS(m)4000 | 582 | 165 | 274,5 | 200 | 408 | 254 |
| XHS(m)5500 | 706 | 185 | 315,5 | 230 | 472 | 305 |
| XHS7500 | 706 | 185 | 315,5 | 230 | 472 | 305 |
| XHS10000 | 706 | 185 | 315,5 | 230 | 472 | 305 |
|
Мощность, Вт
|
8250 |
|
Напряжение сети, В
|
380В |
|
Производительность nom, м³/час
|
50.4 |
|
Напор nom, м
|
27.0 |
|
Производительность max, м³/час
|
100.0 |
|
Напор max, м
|
33.5 |
|
Корпус рабочей камеры
|
чугун с гальваническим покрытием изнутри |
|
Диаметр впускного отверстия, дюйм
|
2" |
|
Диаметр выпускного отверстия, дюйм
|
2" |
