Описание

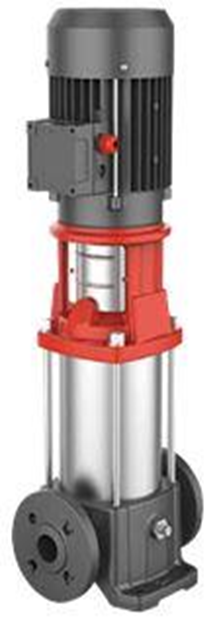

| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель WTR3-15 |
| В насосной камере насоса последовательно установлены 15 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 1210 Вт. |
| Полезная мощность: 1100 Вт. |
| Максимальная производительность: 75 л/мин. |
| Номинальная производительность: 50 л/мин. |
| Максимальная высота подъема: 92 м. |
| Номинальная высота подъема: 68 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 12,3 А. |
| Рабочий ток: 2,46 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +70 С. |
| Номинальная температура перекачиваемой жидкости: +60 С. |
| Диаметр входного/выходного отверстия: 1 дюйм. |
| Диапазон рН перекачиваемой жидкости: 3-9. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| Габаритный размер насоса: длина 220 мм* ширина 164 мм* высота 774 мм. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 1,2 | 1,6 | 2 | 2,4 | 2,8 | 3 | 3,6 | 4 | 4,5 |
| WTR3-2 | 0,37 | H(м) | 13 | 12 | 12 | 11 | 11 | 10 | 8 | 7,5 | 4 |
| WTR3-3 | 0,37 | 19 | 19 | 18 | 17 | 16 | 15 | 14 | 12 | 8 | |
| WTR3-4 | 0,37 | 25 | 24 | 23 | 22 | 20 | 19 | 17 | 17 | 9 | |
| WTR3-5 | 0,37 | 31 | 31 | 29 | 27 | 25 | 24 | 20 | 17 | 11 | |
| WTR3-6 | 0,55 | 37 | 36 | 35 | 33 | 30 | 28 | 24 | 21 | 14 | |
| WTR3-7 | 0,55 | 43 | 40 | 40 | 37 | 35 | 32 | 28 | 24 | 16 | |
| WTR3-8 | 0,75 | 51 | 48 | 47 | 44 | 41 | 38 | 33 | 28 | 19 | |
| WTR3-9 | 0,75 | 56 | 54 | 51 | 48 | 45 | 42 | 36 | 30 | 21 | |
| WTR3-10 | 0,75 | 62 | 60 | 57 | 54 | 50 | 46 | 40 | 33 | 23 | |
| WTR/S(m)3-11 | 1,1 | 69 | 66 | 63 | 60 | 56 | 51 | 44 | 38 | 26 | |
| WTR/S(m)3-12 | 1,1 | 75 | 72 | 69 | 65 | 61 | 56 | 48 | 41 | 28 | |
| WTR/S(m)3-13 | 1,1 | 80 | 78 | 74 | 70 | 65 | 60 | 51 | 44 | 30 | |
| WTR/S(m)3-15 | 1,1 | 92 | 89 | 85 | 80 | 73 | 68 | 58 | 49 | 34 | |
| WTR/S(m)3-17 | 1,5 | 107 | 104 | 100 | 94 | 87 | 78 | 70 | 59 | 42 | |
| WTR/S(m)3-19 | 1,5 | 119 | 116 | 111 | 104 | 97 | 87 | 77 | 65 | 47 | |
| WTR/S(m)3-21 | 2,2 | 133 | 129 | 124 | 117 | 109 | 97 | 88 | 75 | 54 | |
| WTR/S(m)3-23 | 2,2 | 146 | 141 | 135 | 128 | 119 | 105 | 95 | 81 | 59 | |
| WTR/S(m)3-25 | 2,2 | 158 | 153 | 146 | 138 | 128 | 115 | 102 | 87 | 64 | |
| WTR/S(m)3-27 | 2,2 | 170 | 164 | 157 | 148 | 138 | 124 | 110 | 93 | 67 | |
| WTR/S(m)3-29 | 2,2 | 182 | 176 | 168 | 159 | 147 | 133 | 118 | 100 | 72 | |
| WTR/S3-31 | 3 | 197 | 191 | 183 | 173 | 161 | 142 | 128 | 110 | 80 | |
| WTR/S3-33 | 3 | 210 | 203 | 194 | 194 | 170 | 152 | 137 | 116 | 84 | |
| WTR/S3-36 | 3 | 228 | 221 | 211 | 200 | 185 | 165 | 149 | 126 | 91 |

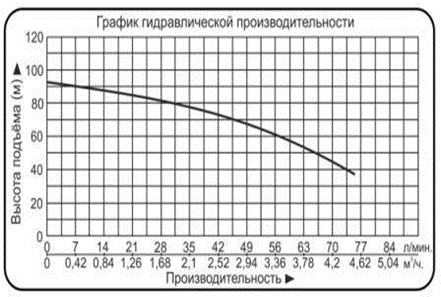

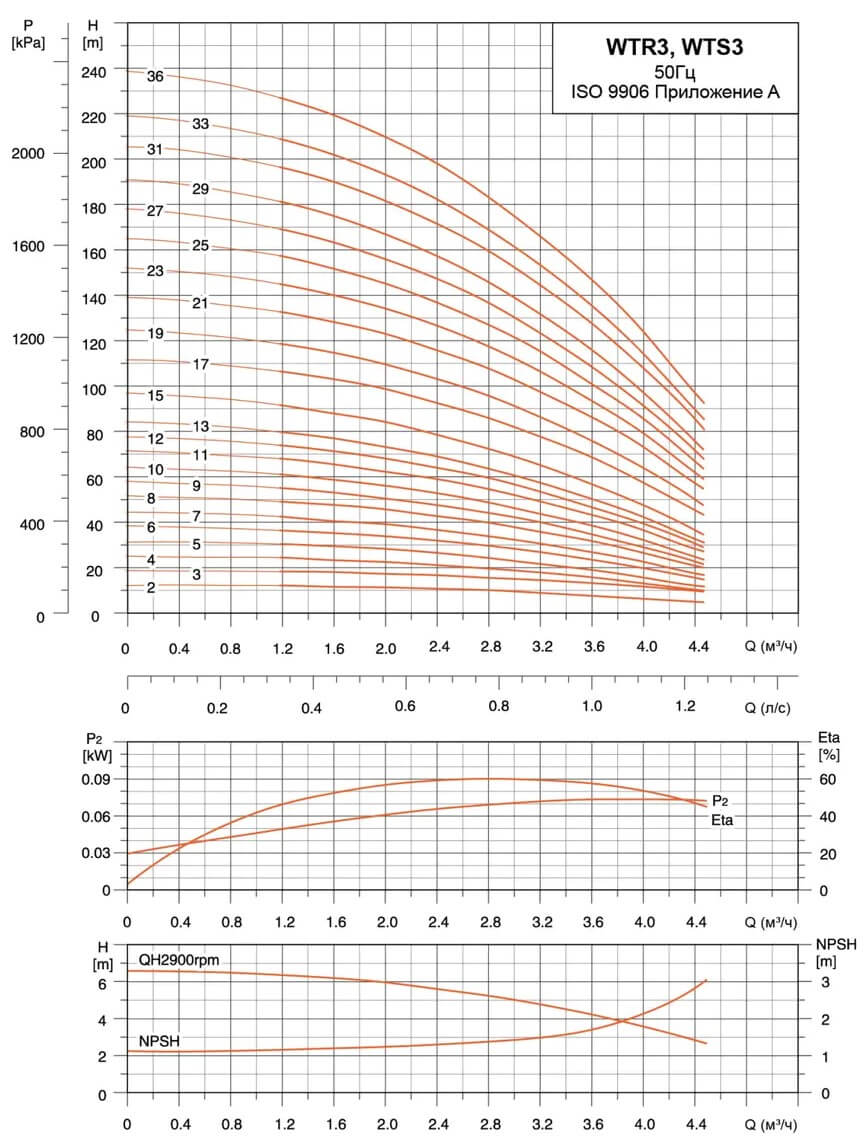

Гидравлические характеристики
