Описание
Вес: 55 кг, Объем: 0,08

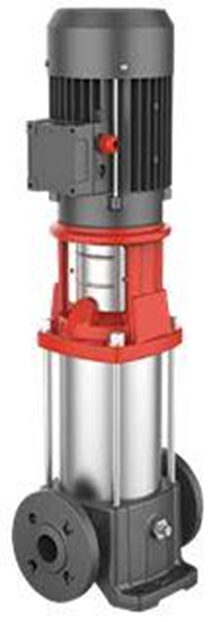

| Насос поверхностный центробежный вертикальный многоступенчатый "LEO" модель WTR15-2 |
| В насосной камере насоса последовательно установлены 2 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 2600 Вт. |
| Полезная мощность: 2200 Вт. |
| Максимальная производительность: 392 л/мин. |
| Номинальная производительность: 250 л/мин. |
| Максимальная высота подъема: 26 м. |
| Номинальная высота подъема: 23 м. |
| Пусковой ток: 24,2 А. |
| Рабочий ток: 4,84 А. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Максимальная температура перекачиваемой жидкости: +70 С. |
| Номинальная температура перекачиваемой жидкости: +60 С. |
| Диаметр входного/выходного отверстия: 2 дюйма. |
| Диапазон рН перекачиваемой жидкости: 3-9. |
| Крыльчатки, вал и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| Габаритный размер насоса: длина 300 мм* ширина 164 мм* высота 670 мм. |
Технические параметры
| Модель | Мощность (кВт) | Q (м³/ч) | 8,5 | 12 | 15 | 18 | 21 | 23,5 |
| WTR/S(m)15-1 | 1,1 | H(м) | 13 | 12 | 11 | 10 | 9 | 7 |
| WTR/S(m)15-2 | 2,2 | 26 | 25 | 23 | 21 | 18 | 15 | |
| WTR/S15-3 | 3 | 40 | 38 | 35 | 32 | 28 | 22 | |
| WTR/S15-4 | 4 | 55 | 51 | 47 | 43 | 38 | 32 | |
| WTR/S15-5 | 4 | 68 | 64 | 58 | 53 | 48 | 38 | |
| WTR/S15-6 | 5,5 | 81 | 77 | 71 | 64 | 58 | 47 | |
| WTR/S15-7 | 5,5 | 95 | 89 | 83 | 75 | 65 | 52 | |
| WTR/S15-8 | 7,5 | 108 | 103 | 96 | 86 | 75 | 62 | |
| WTR/S15-9 | 7,5 | 121 | 115 | 108 | 97 | 84 | 70 | |
| WTR(S)15-10 | 11 | 137 | 130 | 120 | 110 | 92,5 | 80 | |
| WTR(S)15-12 | 11 | 163 | 157 | 142 | 131 | 112 | 93 | |
| WTR(S)15-14 | 11 | 190 | 180 | 166 | 152 | 132 | 111 | |
| WTR(S)15-17 | 15 | 230 | 220 | 205 | 185 | 160 | 138 |

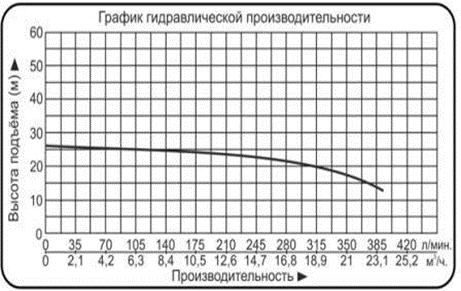

Гидравлические характеристики
Габаритные размеры

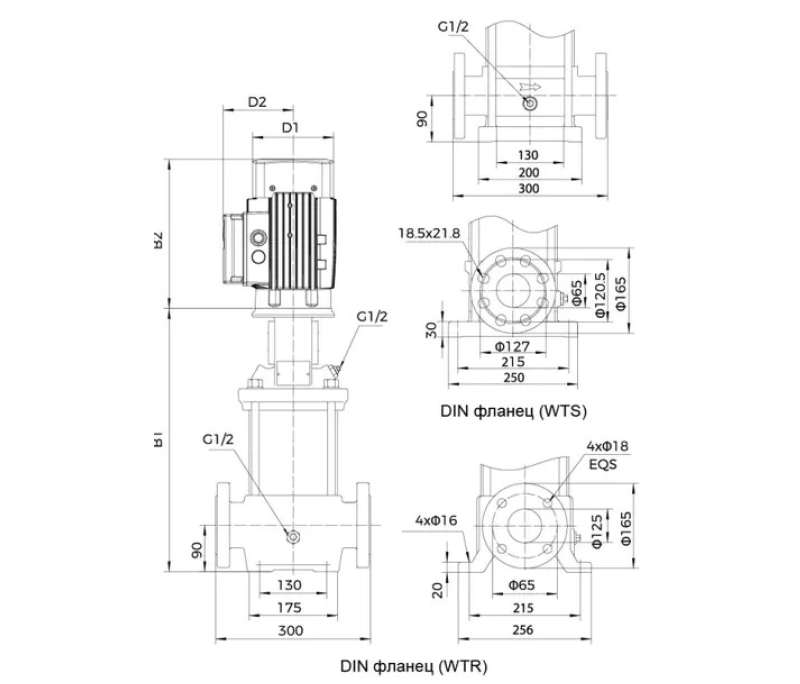

Габаритный чертеж
| Модель (WTR) | DIN фланец (WTR) | DIN фланец (WTS) | D1 | D2 | ||
| B1 | B1+B2 | B1 | B1+B2 | |||
| WTR/S(m)15-1 | 413 | 688 | 415 | 690 | 150 | 130 |
| WTR/S(m)15-2 | 413 | 688 | 415 | 690 | 150 | 130 |
| WTR/S15-3 | 463 | 786 | 465 | 788 | 164 | 130 |
| WTR/S15-4 | 508 | 851 | 510 | 853 | 186 | 128 |
| WTR/S15-5 | 553 | 896 | 555 | 898 | 186 | 128 |
| WTR/S15-6 | 630 | 1026 | 632 | 1028 | 210 | 146 |
| WTR/S15-7 | 675 | 1071 | 677 | 1073 | 210 | 146 |
| WTR/S15-8 | 720 | 1116 | 722 | 1118 | 210 | 146 |
| WTR/S15-9 | 765 | 1161 | 767 | 1163 | 210 | 146 |
| WTR(S)15-10 | 887 | 1386 | 889 | 1388 | 254 | 175 |
| WTR(S)15-12 | 977 | 1476 | 979 | 1478 | 254 | 175 |
| WTR(S)15-14 | 1067 | 1566 | 1069 | 1568 | 254 | 175 |
| WTR(S)15-17 | 1202 | 1701 | 1204 | 1703 | 254 | 175 |
