Описание

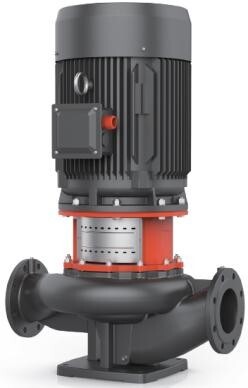

Вертикальный насос трубного монтажа LPP32-40-4/2 применяется в:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
| Мощность P2, Вт: | 4 кВт |
| Напряжение В: | 380В |
| V max, м3/ч: | 20 м3/ч |
| V nom, м3/ч: | 10 м3/ч |
| H max, м: | 46 м |
| H nom, м: | 44 м |
| Фланец: | DIN DN 16 |
| Диаметр вх./вых отверст. мм: | 1 1/4" |
| Колич. рабочих колес. шт.: | 1 шт. |
| t жидкости макс. ºС: | от 0 ºС до +90 ºС |
| Тип насоса | для водоснабжения |
| Тип конструкции насоса | многоступенчатые |
| Погруженность | поверхностные |
| Область применения | системы кондиционирования, повышение давления, бытовые насосы, пожаротушение |
| Подача, м3/ч | 12,3 |
| Подача (диапазон), м3/ч | 10-20 |
| Напор, м | 50 |
| Напор (диапазон), м | 50-60 |
| Мощность (диапазон), кВт | 0-10 |
| Перекачиваемая среда | вода чистая |
| Степень защиты | IP55 |
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP32-4-0.37/2 | 0.37 | 2900 | 7.5 | 4 | 8.5 | 6 | 2 |
| LPP32-8-0.37/2∆ | 0.37 | 2900 | 8.5 | 8 | 11 | 10 | 2 |
| LPP32-16-1.1/2 | 1.1 | 2900 | 12 | 16 | 16 | 20 | 2 |
| LPP32-21-1.5/2 | 1.5 | 2900 | 14 | 21 | 18.5 | 26 | 2 |
| LPP32-26-2.2/2 | 2.2 | 2900 | 18 | 26 | 21 | 32 | 2 |
| LPP32-31-3/2∆ | 3 | 2900 | 20 | 31 | 24 | 37 | 2 |
| LPP32-40-4/2 | 4 | 2900 | 12.5 | 40 | 20 | 46 | 2.5 |
| LPP32-50-5.5/2∆ | 5.5 | 2900 | 12.5 | 50 | 20 | 53.5 | 2.5 |
Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP32-8-0.37/2 | 220 | 175 | 386 | 68 | 104,5 | 75 | 70 | Φ105 | 105 | 130 |
| LPP32-4-0.37/2 |
LPP32-8-0.37/2 & LPP32-4-0.37/2 не могут быть оснащены базовой пластиной
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP32-31-3/2 | 340 | 246 | 644 | 130 | 171 | 123 | 123 | Φ160 | 120 | 186 |
| LPP32-26-2.2/2 | 340 | 250,5 | 621 | 130 | 171 | 123 | 123 | Φ140 | 128 | 164 |
| LPP32-21-1.5/2 | 340 | 250,5 | 621 | 130 | 171 | 123 | 123 | Φ140 | 128 | 164 |
| LPP32-16-1.1/2 | 340 | 247,5 | 572 | 130 | 171 | 123 | 123 | Φ120 | 125 | 150 |
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP32-50-5.5/2 | 440 | 273,5 | 785 | 135 | 151 | 131 | 131 | Φ200 | 175 | 254 |
| LPP32-40-4/2 | 440 | 262 | 699 | 135 | 166 | 131 | 131 | Φ160 | 143 | 210 |
