Описание
Применение насоса
- HVAC (Отопление, Вентиляция, Кондиционирование): Циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования: Циркуляция холодной воды;
- Водоснабжение: Перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: Моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.

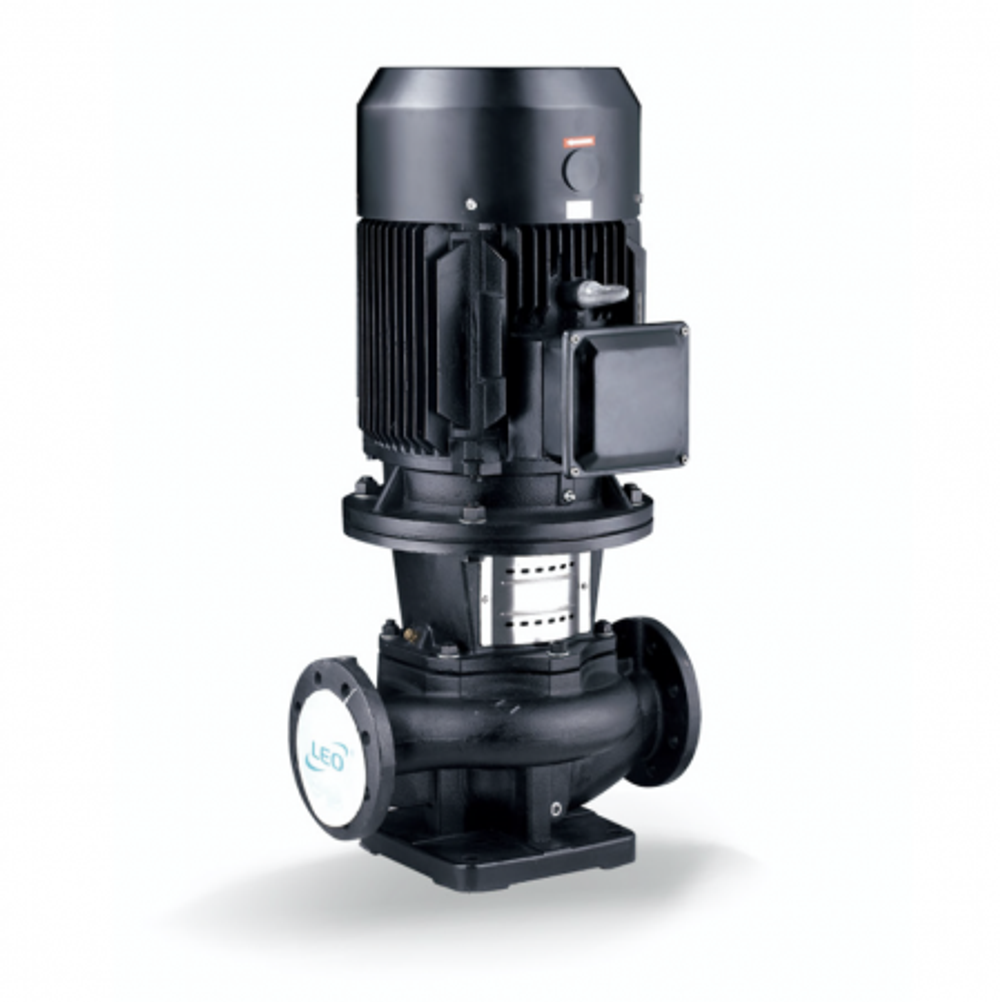

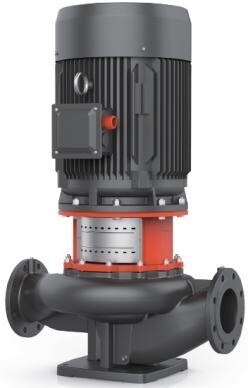

Насос
- Температура перекачиваемой жидкости: 0 - 90°C;
- Окружающая температура: до 40°C;
- Максимальное давление: до 16 Бар;
- Высота использования: до 1000 метров над уровнем моря.
Электродвигатель
- Закрытый;
- Класс изоляции: F;
- Класс защиты: IP55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 - по отдельному заказу.
Фланцы
- Стандарт: EN 1092 & DIN 2576
Окружающая температура
Максимальная окружающая температура: +40°C. В случае использования при температуре выше +40°C или при установке на высоте выше 1000 метров над уровнем моря, необходимо использовать мотор заведомо большей мощности. При низкой плотности воздуха и плохом охлаждении мотора, его мощность (Р2) снижается.
|
Мощность, Вт
|
45000 |
|
Напряжение сети, В
|
380В |
|
Производительность nom, м³/час
|
200 |
|
Напор nom, м
|
45 |
|
Производительность max, м³/час
|
260 |
|
Напор max, м
|
52 |
|
Класс защиты
|
IP55 |
|
Количество рабочих колес, шт
|
1 шт |
|
Диаметр впускного отверстия, дюйм
|
4" |
|
Диаметр выпускного отверстия, дюйм
|
4" |
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP150-12.5-11/4 | 11 | 1480 | 200 | 12.5 | 260 | 16 | 3 |
| LPP150-17-15/4 | 15 | 1480 | 200 | 17 | 260 | 20 | 3 |
| LPP150-21-18.5/4∆ | 18.5 | 1480 | 200 | 21 | 260 | 24 | 3 |
| LPP150-21.5-18.5/4* | 18.5 | 1480 | 230 | 21.5 | 290 | 23 | 3 |
| LPP150-24.5-22/4* | 22 | 1480 | 250 | 24.5 | 324 | 28 | 3 |
| LPP150-25-22/4* | 22 | 1480 | 200 | 25 | 260 | 28 | 3.5 |
| LPP150-25-30/4*∆ | 30 | 1480 | 300 | 25 | 360 | 31 | 4.1 |
| LPP150-29-30/4* | 30 | 1480 | 280 | 29 | 360 | 32 | 3.5 |
| LPP150-33-30/4*∆ | 30 | 1480 | 200 | 33 | 300 | 36 | 3.5 |
| LPP150-33-37/4*∆ | 37 | 1480 | 300 | 33 | 390 | 37 | 3.5 |
| LPP150-40-37/4* | 37 | 1480 | 200 | 40 | 260 | 44 | 2 |
| LPP150-50-45/4*∆ | 45 | 1480 | 200 | 50 | 260 | 52 | 2 |
Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP150-50-45/4 | 900 | 606 | 1275 | 275 | 300 | 335 | 271 | 450 | 335 | 470 |
| LPP150-40-37/4 | 900 | 606 | 1250 | 275 | 300 | 335 | 271 | 450 | 335 | 470 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP150-33-37/4 | 800 | 575 | 1240 | 235 | 330 | 291 | 240 | 450 | 335 | 470 |
| LPP150-29-30/4 | 800 | 545 | 1225 | 235 | 300 | 291 | 240 | 400 | 305 | 420 |
| LPP150-24.5-22/4 | 800 | 531 | 1165 | 235 | 295 | 291 | 240 | 350 | 280 | 380 |
| LPP150-21.5-18.5/4 | 800 | 531 | 1120 | 235 | 295 | 291 | 240 | 350 | 280 | 380 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP150-33-30/4 | 800 | 545 | 1195 | 235 | 300 | 291 | 240 | 400 | 305 | 420 |
| LPP150-33-30/4 | 800 | 531 | 1165 | 235 | 295 | 291 | 240 | 350 | 280 | 380 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP150-25-30/4 | 800 | 545 | 1195 | 235 | 300 | 291 | 240 | 400 | 305 | 420 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP150-21-18.5/4 | 800 | 479 | 1097 | 250 | 257 | 241 | 199 | 350 | 280 | 380 |
| LPP150-17-15/4 | 800 | 449 | 1067 | 250 | 257 | 241 | 199 | 350 | 250 | 330 |
| LPP150-12.5-11/4 | 800 | 449 | 1012 | 250 | 257 | 241 | 199 | 350 | 250 | 330 |
