Описание
Вес: 215, Объем: 0,093
Данные насосы применяются в системах кондиционирования, нагрева и охлаждения жидкостей для: циркуляции охлаждающей жидкости и горячей воды, смешения потоков горячей и холодной воды, увеличения давления и протока жидкости, регулируемых систем подачи тепла и т.д. Используются в системах водоподготовки для: фильтрации и перекачки жидкости, увеличения давления жидкости в магистральных трубопроводах, систем водообработки и т.д.. Также насосы этой серии применяются в промышленности для: систем мойки и чистки, питания оборудования, вспомогательных систем и т.д. ; в системах пожаротушения.
Особенности
- Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,2 %.
- Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм.
- Вал насоса изготовлен из высококачественной нержавеющей стали марки AISI 304.
- Статор и ротор насоса изготовлены из холоднокатаной стали,что значительно улучшает их характеристики.
- Медная обмотка статора имеет повышенные индукционные характеристики.
- В данном насосе использованы высококачественные подшипники корпорации NSK.
|
Мощность, Вт
|
15000 |
|
Напряжение сети, В
|
380В |
|
Производительность nom, м³/час
|
85 |
|
Напор nom, м
|
38 |
|
Производительность max, м³/час
|
130 |
|
Напор max, м
|
43 |
|
Класс защиты
|
IP55 |
|
Количество рабочих колес, шт
|
1 шт |
|
Диаметр впускного отверстия, дюйм
|
4" |
|
Диаметр выпускного отверстия, дюйм
|
4" |
|
Фланец
|
DIN DN 16 |
|
Максимальная температура окружающей среды, °C
|
40ºС |
|
Максимальная температура перекачиваемой жидкости, °C
|
90ºС |
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP100-16-7.5/4* | 7.5 | 1480 | 115 | 16 | 150 | 19 | 2 |
| LPP100-20-11/2* | 11 | 2950 | 135 | 20 | 175 | 28 | 6.5 |
| LPP100-21-11/4* | 11 | 1480 | 130 | 21 | 170 | 23 | 2 |
| LPP100-24-15/2* | 15 | 2950 | 150 | 24 | 180 | 31 | 6.5 |
| LPP100-25-15/4* | 15 | 1480 | 155 | 25 | 186 | 28 | 2 |
| LPP100-30-18.5/2* | 18.5 | 2950 | 160 | 30 | 179 | 38 | 6.5 |
| LPP100-30-18.5/4* | 18.5 | 1480 | 160 | 30 | 208 | 33 | 2 |
| LPP100-32-22/2*∆ | 22 | 2950 | 170 | 32 | 190 | 43 | 6.5 |
| LPP100-32-22/4*∆ | 22 | 1480 | 170 | 32 | 213 | 36 | 2 |
| LPP100-38-15/2 | 15 | 2950 | 85 | 38 | 130 | 43 | 3.5 |
| LPP100-44-18.5/2 | 18.5 | 2950 | 90 | 44 | 140 | 47 | 3.5 |
| LPP100-50-22/2∆ | 22 | 2950 | 100 | 50 | 140 | 56 | 3.5 |
| LPP100-60-22/2 | 22 | 2950 | 80 | 60 | 96 | 64 | 3.5 |
| LPP100-70-30/2 | 30 | 2950 | 90 | 70 | 120 | 76 | 3.5 |
| LPP100-80-37/2∆ | 37 | 2950 | 100 | 80 | 130 | 86 | 3.5 |
Гидравлические характеристики
Габаритные размеры

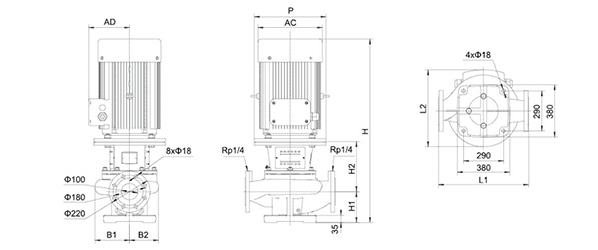

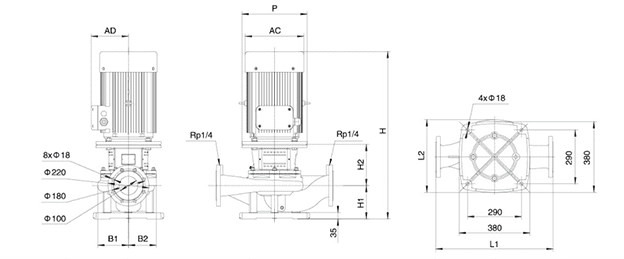

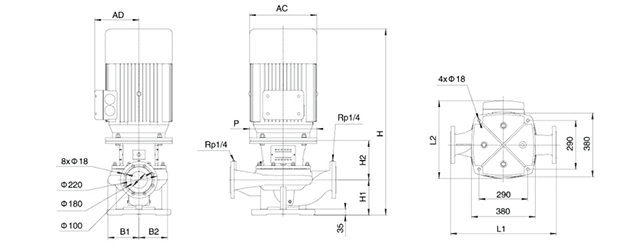

Габаритный чертеж
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP100-32-22/2 | 500 | 470 | 1043 | 175 | 272 | 183 | 144 | 350 | 280 | 380 |
| LPP100-30-18.5/2 | 500 | 415 | 1007 | 175 | 272 | 183 | 144 | 350 | 250 | 330 |
| LPP100-24-15/2 | 500 | 327 | 942 | 175 | 272 | 183 | 144 | 350 | 175 | 254 |
| LPP100-20-11/2 | 500 | 327 | 942 | 175 | 272 | 183 | 144 | 350 | 175 | 254 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP100-50-22/2 | 630 | 470 | 1001 | 180 | 221 | 165 | 150 | 350 | 280 | 380 |
| LPP100-44-18.5/2 | 630 | 415 | 961 | 180 | 221 | 165 | 150 | 350 | 250 | 330 |
| LPP100-38-15/2 | 630 | 325 | 896 | 180 | 221 | 165 | 150 | 350 | 175 | 254 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP100-80-37/2 | 630 | 515 | 1124 | 210 | 234 | 184 | 170 | 400 | 305 | 420 |
| LPP100-70-30/2 | 630 | 515 | 1124 | 210 | 234 | 184 | 170 | 400 | 305 | 420 |
| LPP100-60-22/2 | 630 | 470 | 1037 | 210 | 227 | 184 | 170 | 350 | 280 | 380 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP100-32-22/4 | 670 | 499 | 1122 | 210 | 277 | 253 | 219 | 350 | 280 | 380 |
| LPP100-30-18.5/4 | 670 | 499 | 1077 | 210 | 277 | 253 | 219 | 350 | 280 | 380 |
| LPP100-25-15/4 | 670 | 469 | 1047 | 210 | 277 | 253 | 219 | 350 | 250 | 330 |
| LPP100-21-11/4 | 670 | 472 | 997 | 210 | 277 | 253 | 219 | 350 | 250 | 330 |
| LPP100-16-7.5/4 | 670 | 472 | 952 | 210 | 247 | 253 | 219 | 300 | 175 | 254 |
