Описание
Вес: 57 кг, Объем: 0,068

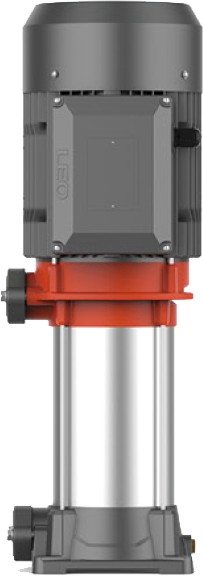

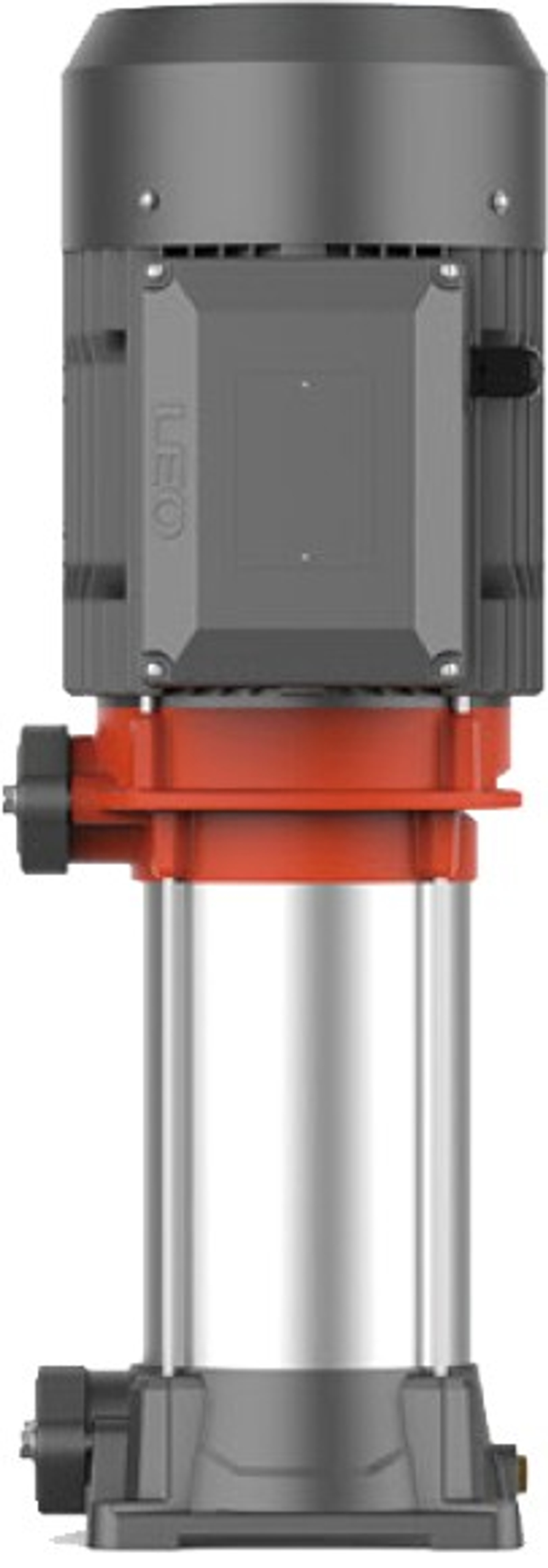

| Насос центробежный многоступенчатый вертикальный "LEO" модель EVP10H-6 |
| Потребляемая мощность: 5500 Вт |
| Параметры сети питания: 380 В/50Гц |
| Макс. производительность: 300 л/мин |
| Макс. высота подъема: 113 м |
| Макс. высота всасывания: 8 м |
| Диаметры входного/выходного отверстий: 1 1/4дюйм (32 мм) |
| Диапазон температуры окружающей среды: 0-40 С |
| Максимальная температура перекачиваемой жидкости: 60 С |
| Класс защиты:IP55 |
| Уровень РН жидкости: 6.5-8.5 |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| В насосной камере насоса последовательно установлено 6 крыльчаток (ступеней), что значительно увеличивает производительность и высоту подъема. |
| Вал изготовлен из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Статор и ротор насоса изготовлены из холоднокатаной стали, что значительно улучшает его характеристики. |
| В данных насосах использованы высококачественные подшипники марки C&U. |
| Насос укомплектован лентой ФУМ. |
Технические параметры
| Модель | Мощность | Q (м³ /ч) | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трехфазный | кВт | л.с. | Q (л/мин) | 0 | 33 | 67 | 100 | 133 | 167 | 200 | 233 | 267 |
| EVP10H-3 | 3 | 4 | H (m) | 56 | 55 | 54 | 52 | 49 | 46 | 42 | 39 | 29 |
| EVP10H-4 | 4 | 5.5 | 75 | 74 | 72 | 70 | 67 | 64 | 60 | 53 | 43 | |
| EVP10H-5 | 5.5 | 7.5 | 93 | 91 | 87 | 84 | 81 | 77 | 72 | 64 | 55 | |
| EVP10H-6 | 5.5 | 7.5 | 113 | 110 | 107 | 104 | 100 | 96 | 87 | 78 | 68 | |
| EVP10H-7 | 7.5 | 10 | 132 | 128 | 124 | 120 | 116 | 112 | 103 | 93 | 80 | |
| EVP10H-8 | 7.5 | 10 | 150 | 147 | 143 | 139 | 134 | 127 | 120 | 108 | 92 | |

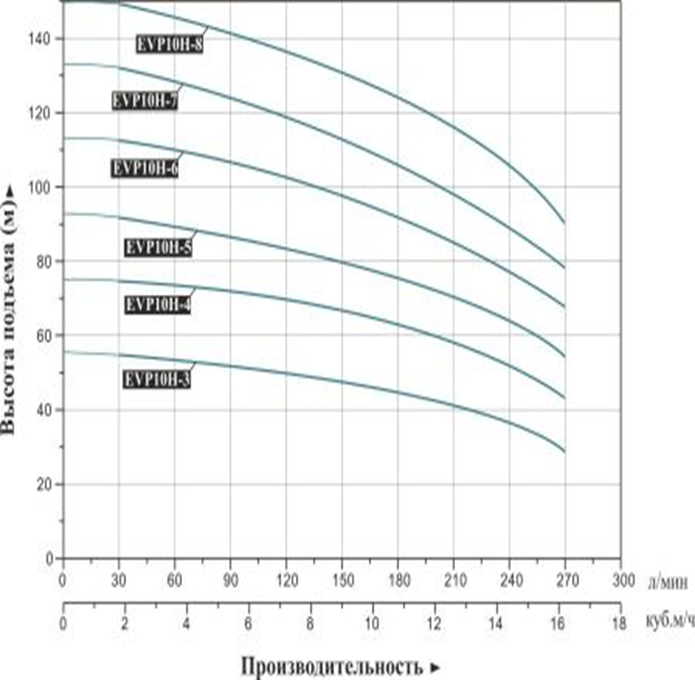

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | K (мм) | L (мм) | |
| Однофазный | Трехфазный | ||||||||||
| EVP10H-3 | EVP10H-3 | 554,5 | 187 | 2410 | 141 | 227,5 | 127,5 | G1¼ | G1½ | 192 | 164 |
| EVP10H-4 | EVP10H-4 | 577,5 | 220 | 240 | 141 | 227,5 | 127,5 | G1¼ | G1½ | 192 | 164 |
| EVP10H-5 | EVP10H-5 | 647 | 253 | 262 | 152 | 237,5 | 128,5 | G1¼ | G1½ | 192 | 164 |
| EVP10H-6 | EVP10H-6 | 680 | 286 | 262 | 152 | 237,5 | 128,5 | G1¼ | G1½ | 192 | 164 |
| EVP10H-7 | EVP10H-7 | 713 | 319 | 262 | 152 | 237,5 | 128,5 | G1¼ | G1½ | 192 | 164 |
| EVP10H-8 | EVP10H-8 | 746 | 352 | 262 | 152 | 237,5 | 128,5 | G1¼ | G1½ | 192 | 164 |
