Описание

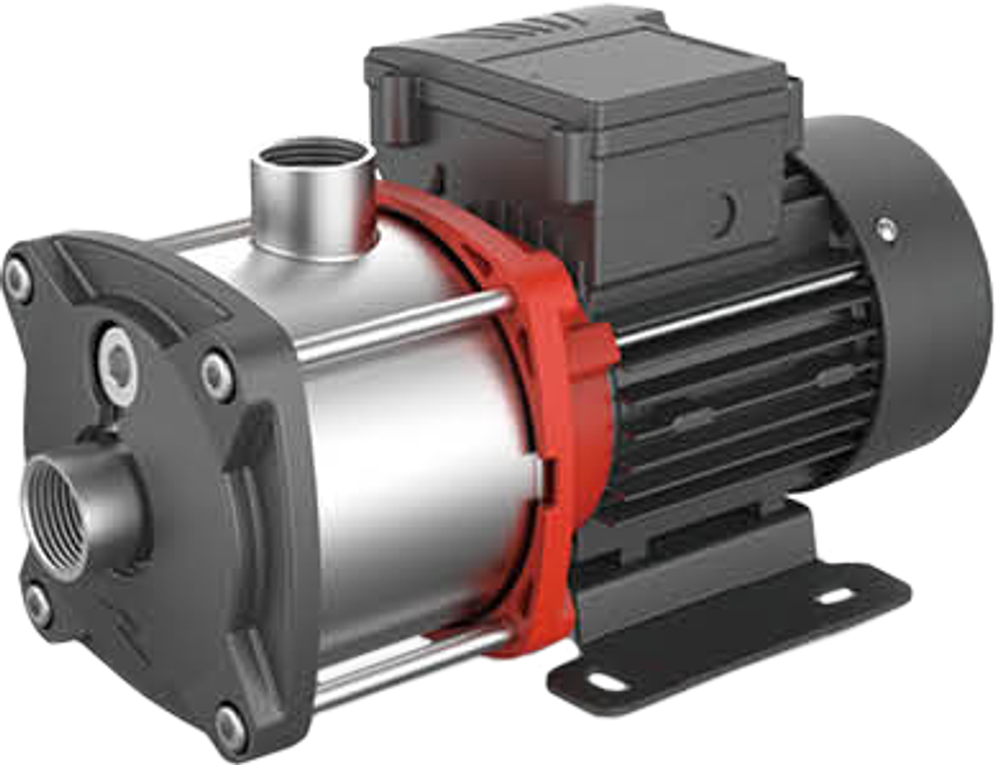

| Насос многоступенчатый горизонтальный "LEO" модель EMH4-5 |
| В насосной камере насоса последовательно установлено 5 крыльчаток(ступеней), что значительно увеличивает производительность и высоту подъема. |
| Потребляемая мощность: 830 Вт. |
| Полезная мощность: 750 Вт. |
| Максимальная производительность: 117 л/мин. |
| Номинальная производительность: 67 л/мин. |
| Максимальная высота подъема: 50 м. |
| Номинальная высота подъема: 37,5 м. |
| Пусковой ток: 10,9 А. |
| Рабочий ток: 2,18 А. |
| Максимальная температура окружающей среды: + 40 С. |
| Максимальная температура перекачиваемой жидкости: +60 °C. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстий: 1 1/4 дюйма х 1 дюйм. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Вал, крыльчатки и насосная камера изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Все части насосов, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов. |
| В данных насосах использованы высококачественные подшипники C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации; термостойкие и износостойкие; бесшумные со сверхдолгим сроком службы. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Ротор проходит процедуру сверхточной компьютерной балансировки. |
| Параметры сети питания: 380 В./ 50 Гц. |
| В комплекте: лента ФУМ. |
Технические параметры
| Модель | Мощность | Q(м3/ч) | 0 | 1 | 2 | 3 | 4 | 4,5 | 5 | 6 | 7 | |
| кВт | Л.С. | Q(л/мин) | 0 | 16,7 | 33,3 | 50 | 67 | 75 | 83 | 100 | 117 | |
| EMH(m)4-2 | 0,37 | 0,5 | H(m) | 20 | 19,5 | 18,5 | 17 | 15,5 | 14,5 | 13 | 9,5 | 5 |
| EMH(m)4-3 | 0,55 | 0,75 | 30 | 29 | 27 | 25 | 22,5 | 21 | 18,5 | 13 | 10 | |
| EMH(m)4-4 | 0,75 | 1 | 40 | 38,5 | 36,5 | 34,5 | 30,5 | 29 | 26 | 19 | 10 | |
| EMH(m)4-5 | 0,75 | 1 | 50 | 47,5 | 45,5 | 42,5 | 37,5 | 35,5 | 32 | 23 | 12 | |
| EMH(m)4-6 | 1,1 | 1,5 | 61,5 | 59 | 56 | 53 | 47,5 | 45 | 41 | 30,5 | 17 | |
| EMH(m)4-7 | 1,3 | 1,75 | 72 | 68 | 64,5 | 60,5 | 55 | 50,5 | 45,5 | 32 | 17 | |

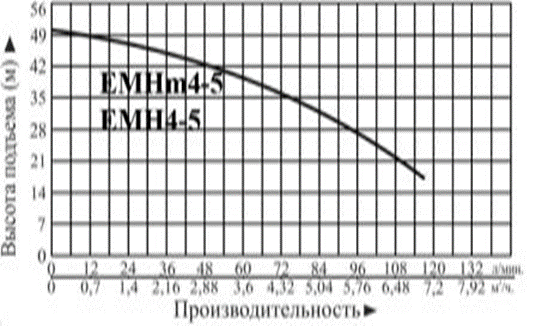

Гидравлические характеристики
Габаритные размеры

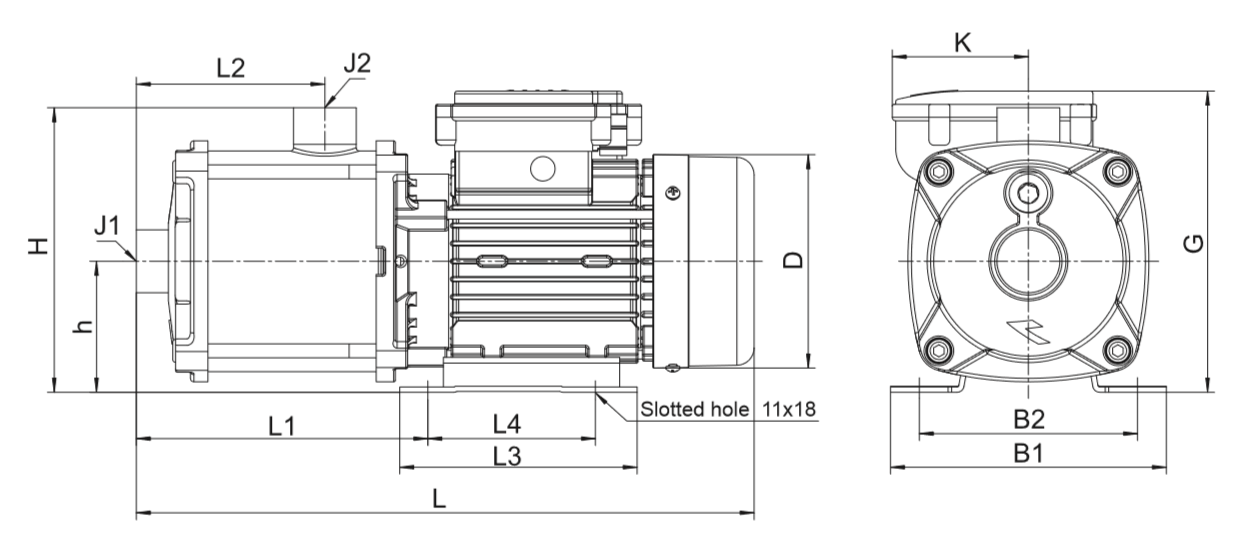

Габаритный чертеж
Габаритные размеры
| Модель | L | L1 | L2 | L3 | L4 | H | h | B1 | B2 | D | G | K | J1/J2 |
| 3~/1~ | 3~/1~ | ||||||||||||
| EMH(m)4-2 | 308,5 | 134 | 75 | 136 | 96 | 163 | 75 | 158 | 125 | 122 | 163/172.5 | /89 | G1/G1 |
| EMH(m)4-3 | 321 | ||||||||||||
| EMH(m)4-4 | 349 | 152 | 93 | 146,5 | |||||||||
| EMH(m)4-5 | 367 | 170 | 111 | ||||||||||
| EMH(m)4-6 | 411 | 188 | 129 | 155 | 125 | 178 | 90 | 178 | 140 | 167 | 203/212 | /105,5 | |
| EMH(m)4-7 | 429 | 206 | 147 |
Упаковочные данные
| Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |
| 3~ | 1~ | |||
| EMH(m)4-2 | 7,5 | 8,0 | 344x189x211 | 1638 |
| EMH(m)4-3 | 8,0 | 8,7 | 357x189x211 | 1530 |
| EMH(m)4-4 | 9,9 | 11 | 384x214x226 | 1136 |
| EMH(m)4-5 | 10,8 | 12,2 | 402x214x226 | 1104 |
| EMH(m)4-6 | 13,1 | 16,5 | 446x244x251 | 864 |
| EMH(m)4-7 | 13,4 | 16,8 | 464x244x251 | 840 |
