Описание
Вес: 25 кг, Объем 0,04

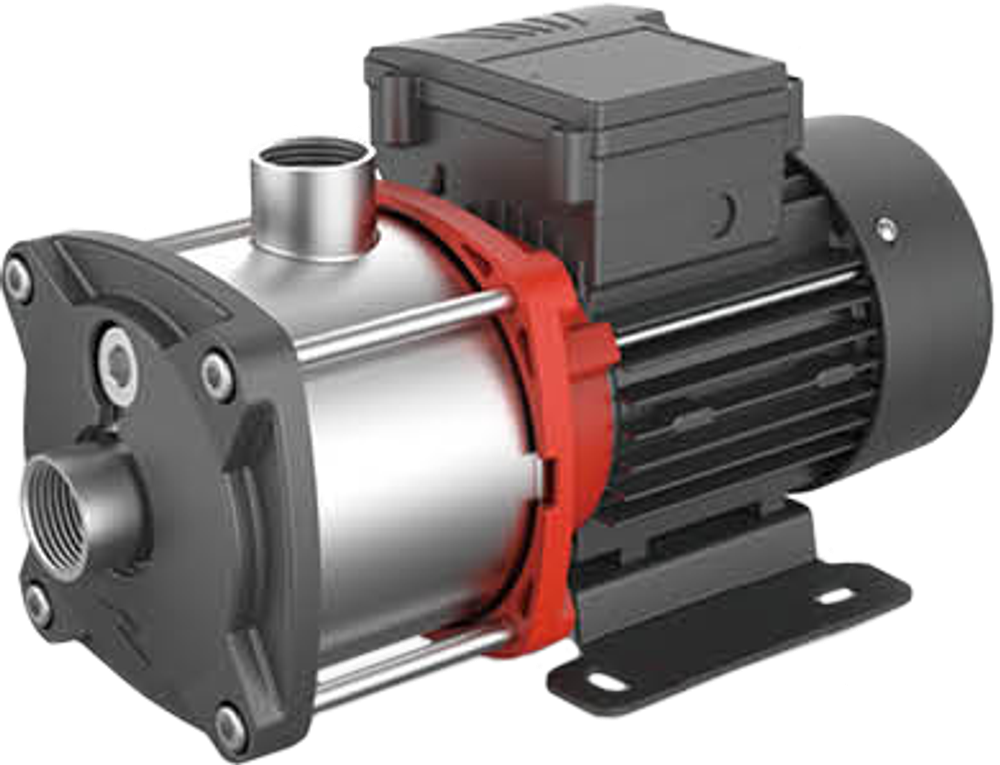

| Насос многоступенчатый горизонтальный центробежный "LEO" модель EMH20-3 |
| В насосной камере насоса последовательно установлены 3 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В./50 Гц. |
| Потребляемая мощность: 3850 Вт. |
| Полезная мощность: 3500 Вт. |
| Максимальная производительность: 500 л/мин. |
| Номинальная производительность: 333 л/мин. |
| Максимальная высота подъема: 42,5 м. |
| Номинальная высота подъема: 34 м. |
| Максимальная высота всасывания: 8 м. |
| Пусковой ток: 39,5 А. |
| Рабочий ток: 7,9 А. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 2 дюйма. |
| Крыльчатки, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Медная обмотка статора, имеет повышенные индукционные характеристики. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| Установлены высококачественные подшипники корпорации C&U. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| В комплекте: лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q(м3/ч) | 0 | 5 | 10 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |
| кВт | Л.С. | Q(л/мин) | 0 | 83 | 166 | 233 | 268 | 300 | 333 | 367 | 400 | 433 | 467 | |
| EMH(m)20-1 | 1 | 1,36 | H(m) | 14 | 13 | 12 | 11,5 | 10,5 | 10 | 9,5 | 8,5 | 7,5 | 7 | 6 |
| EMH(m)20-2 | 2,2 | 3 | 28 | 27 | 26 | 25 | 24 | 23 | 21,55 | 20 | 18 | 16,5 | 14,5 | |
| EMH20-3 | 3,5 | 4,7 | 42,5 | 41,5 | 40,5 | 38,5 | 37,5 | 36 | 34 | 32 | 29,5 | 27 | 24,5 | |

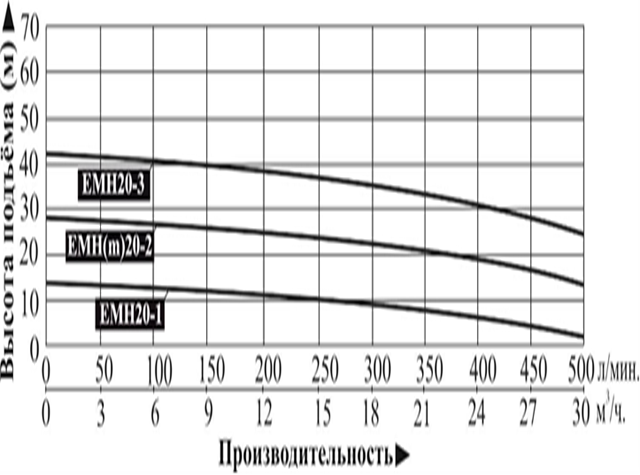

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
Габаритные размеры
| Модель | L | L1 | L2 | L3 | L4 | B1 | B2 | D | G | K | H | J1/J2 |
| 3~/1~ | 3~/1~ | |||||||||||
| EMH(m)20-1 | 363 | 171 | 87,5 | 132 | 96 | 158 | 125 | 146,5 | 196/207,5 | /89 | 211 | G11/2/G11/2 |
| EMH(m)20-2 | 394(455) | 185 | 87,5 | 136(170) | 96(140) | 158(200) | 125(160) | 167(175) | 213/237 | /107 | ||
| EMH20-3 | 500 | 230 | 132,5 | 170 | 140 | 200 | 160 | 175 | 222/ | - |
Упаковочные данные
| Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |||
| 3~ | 1~ | 3~ | 1~ | 3~ | 1~ | |
| EMH(m)20-1 | 12,5 | 13,5 | 408x234x256 | 868 | ||
| EMH(m)20-2 | 18,5 | 22,5 | 440x244x266 | 500x244x276 | 756 | 644 |
| EMH20-3 | 25,5 | - | 545x244x276 | - | 623 | - |
