Описание
Вес: 15 кг, Объем 0,07

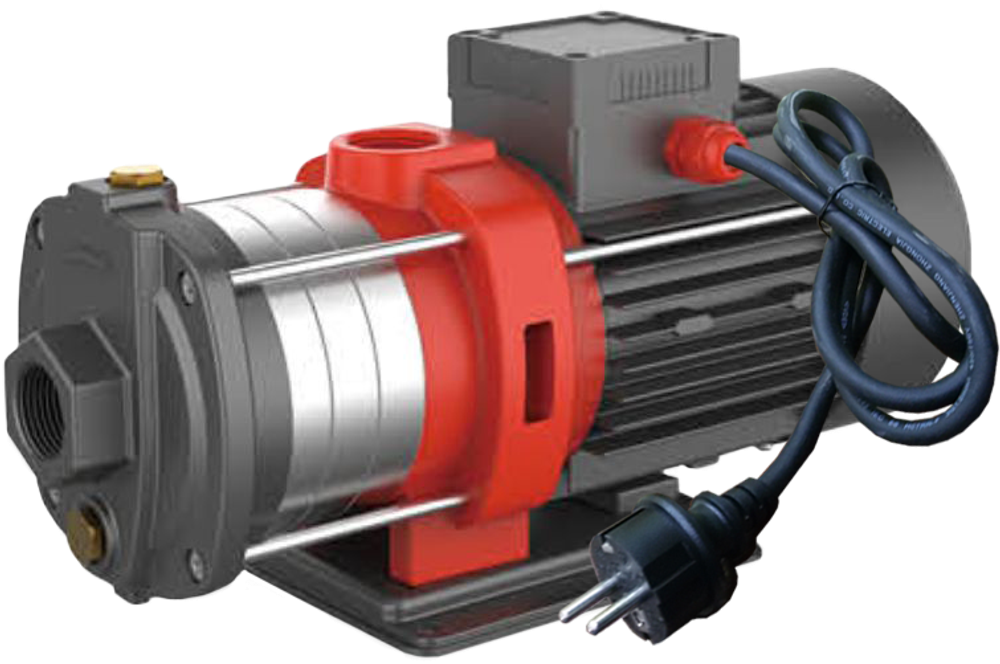

| Насос центробежный многоступенчатый горизонтальный "LEO" модель ECHm4-40-F |
| В насосной камере насоса последовательно установлены 4 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 220 В/50Гц |
| Потребляемая мощность: 830 Вт. |
| Полезная мощность: 750 Вт. |
| Максимальная производительность: 133 л/мин. |
| Номинальная производительность: 67 л/мин. |
| Максимальная высота подъема: 38 м. |
| Номинальная высота подъема: 29 м. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 1 1/4*1 дюйм. |
| Крыльчатки, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Встроенная в обмотку статора термическая защита, предотвращающая перегрев мотора . |
| Установлены высококачественные подшипники марки C&U. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Пусковой ток: 23,5 А. |
| Рабочий ток: 4,7 А. |
| В комплекте: сетевой кабель длиной 1 м со штепселем европейского типа; лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 17 | 33 | 50 | 67 | 83 | 100 | 117 | |
| ECH (m)4-20 (S) | 0.55 | 0.75 | H (m) | 17 | 16 | 15 | 13 | 12 | 10 | 8 |
| ECH (m)4-30 (S) | 0.55 | 0.75 | 27 | 25 | 23 | 21 | 19 | 16 | 13 | |
| ECH (m)4-40 (S) | 0.75 | 1.0 | 36 | 34 | 32 | 28 | 26 | 22 | 17 | |
| ECH (m)4-50 (S) | 1.1 | 1.5 | 46 | 43 | 40 | 36 | 33 | 28 | 21 | |
| ECH (m)4-60 (S) | 1.1 | 1.5 | 55 | 52 | 48 | 43 | 39 | 33 | 26 | |

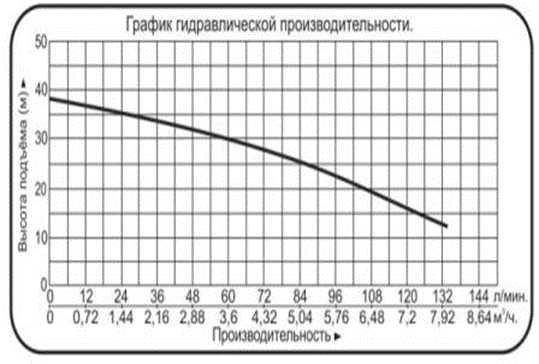

Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)4-20(S) | 354 | 175,5 | 90 | 110 | 108,5 | 137 | 112 | 176,5 | 71 | Ф7 | 13,1 | 12,65 | 420x215x222 | 1215 |
| ECH(m)4-30(S) | 381,5 | 203 | 90 | 110 | 136 | 137 | 112 | 176,5 | 71 | Ф7 | 13,58 | 13,13 | 420x215x222 | 1215 |
| ECH(m)4-40(S) | 408,5 | 230 | 90 | 110 | 163 | 137 | 112 | 176,5 | 71 | Ф7 | 14,75 | 14,51 | 455x215x222 | 1170 |
| ECH(m)4-50(S) | 484 | 266 | 100 | 130 | 190 | 165 | 125 | 204,5 | 80 | Ф10 | 21,47 | 19,05 | 548x235x247 | 800 |
| ECH(m)4-60(S) | 511,5 | 293,5 | 100 | 130 | 217,5 | 165 | 125 | 204,5 | 80 | Ф10 | 21,95 | 19,43 | 548x235x247 | 800 |
