Описание

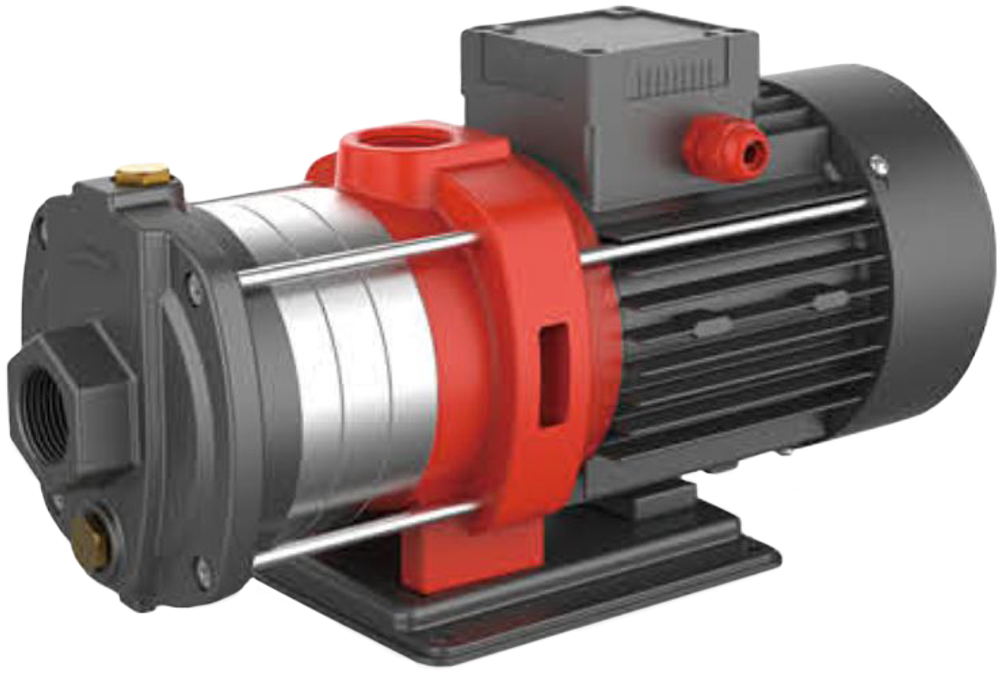

| Насос центробежный многоступенчатый горизонтальный "LEO" модель ECH20-40-F |
| В насосной камере насоса последовательно установлены 4 крыльчатки (ступени), что значительно увеличивает производительность и высоту подъема. |
| Параметры сети питания: 380 В/50Гц |
| Потребляемая мощность: 4400 Вт. |
| Полезная мощность: 4000 Вт. |
| Максимальная производительность: 600 л/мин. |
| Номинальная производительность: 333 л/мин. |
| Максимальная высота подъема: 56,5 м. |
| Номинальная высота подъема: 45,5 м. |
| Максимальная температура перекачиваемой жидкости: +60 С. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 0,1 %. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 0,2 мм. |
| Диаметр резьб входного/выходного отверстия: 2 дюйма. |
| Крыльчатки, насосная камера и вал изготовлены из высококачественной нержавеющей стали марки AISI 304. |
| Все части насоса, контактирующие с водой, имеют антикоррозионное покрытие или изготовлены из не поддающихся коррозии материалов. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Установлены высококачественные подшипники марки C&U. |
| Диапазон рН перекачиваемой жидкости: 6,5-8,5. |
| Пусковой ток: 50 А. |
| Рабочий ток: 10 А. |
| В комплекте: лента ФУМ для герметизации соединений. |
Технические параметры
| Модель | Мощность | Q (м3/ч) | 12 | 16 | 20 | 24 | 28 | |
|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 200 | 267 | 333 | 400 | 467 | |
| ECH (m)20-10 | 1.1 | 1.5 | H (m) | 12.1 | 10.8 | 9.5 | 7.8 | 5.7 |
| ECH (m)20-20 | 2.2 | 3 | 26.1 | 24.4 | 22.4 | 19.8 | 17.2 | |
| ECH 20-30 | 4.0 | 5.5 | 39.9 | 38.0 | 35.5 | 31.4 | 26.9 | |
| ECH 20-40 | 4.0 | 5.5 | 52.7 | 50.1 | 45.9 | 40.3 | 34.0 | |

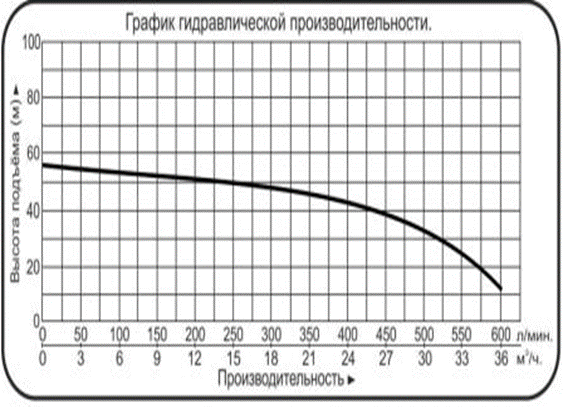

Гидравлические характеристики
Габаритные размеры

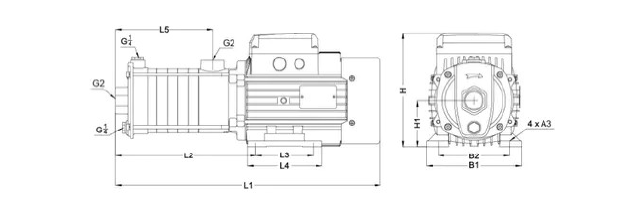

Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (мм) | Количество (шт/20`TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)20-10 | 451 | 233,5 | 100 | 130 | 139,5 | 165 | 125 | 204,5 | 80 | Φ10 | 22,67 | 20,27 | 503x235x247 | 856 |
| ECH(m)20-20 | 510 | 222 | 125 | 150 | 139,5 | 180 | 140 | 217,5 | 90 | Φ10 | 30,31 | 29,62 | 557x245x262 | 659 |
| ECH20-30 | 570,5 | 291 | 140 | 180 | 184,5 | 205 | 160 | 224,5 | 100 | Φ12 | / | 38,94 | 687x245x269 | 513 |
| ECH20-40 | 616 | 336,5 | 140 | 180 | 230 | 205 | 160 | 224,5 | 100 | Φ12 | / | 39,61 | 687x245x269 | 504 |
