Описание
Вес: 394 кг Объем: 0,49
|

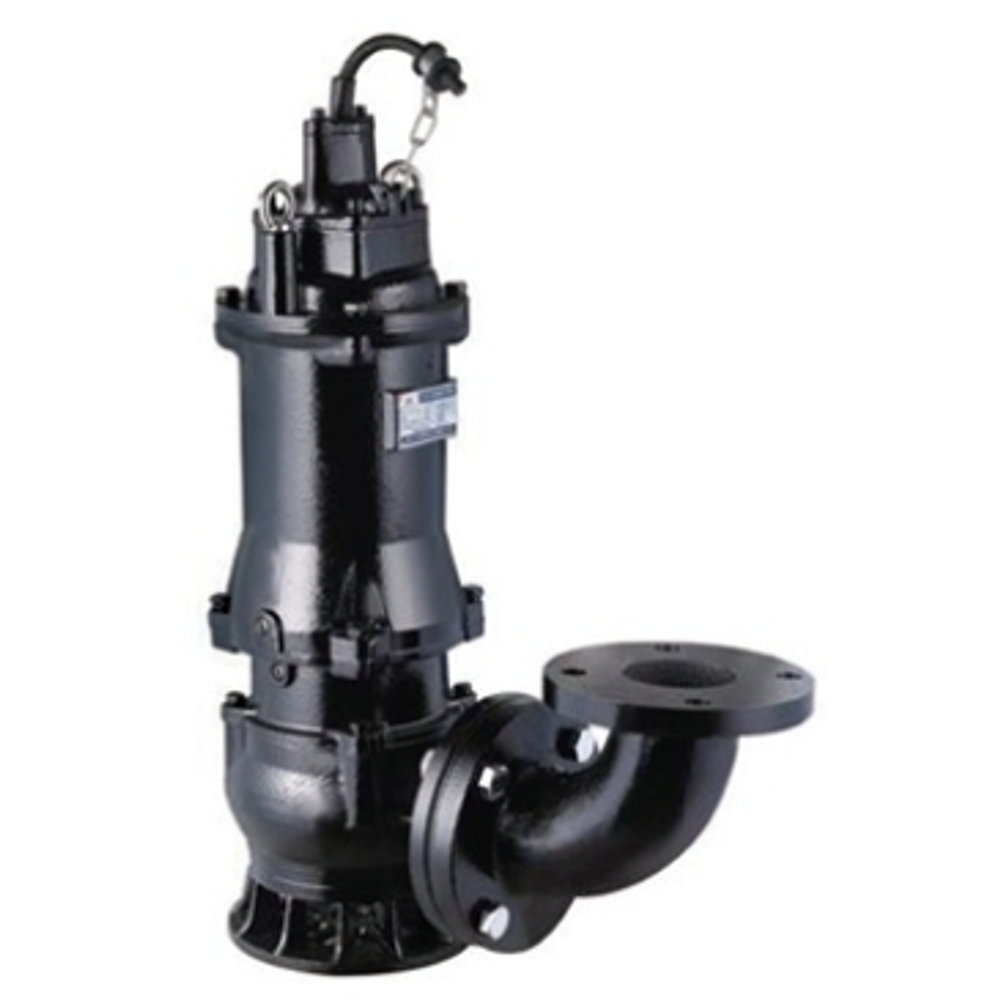

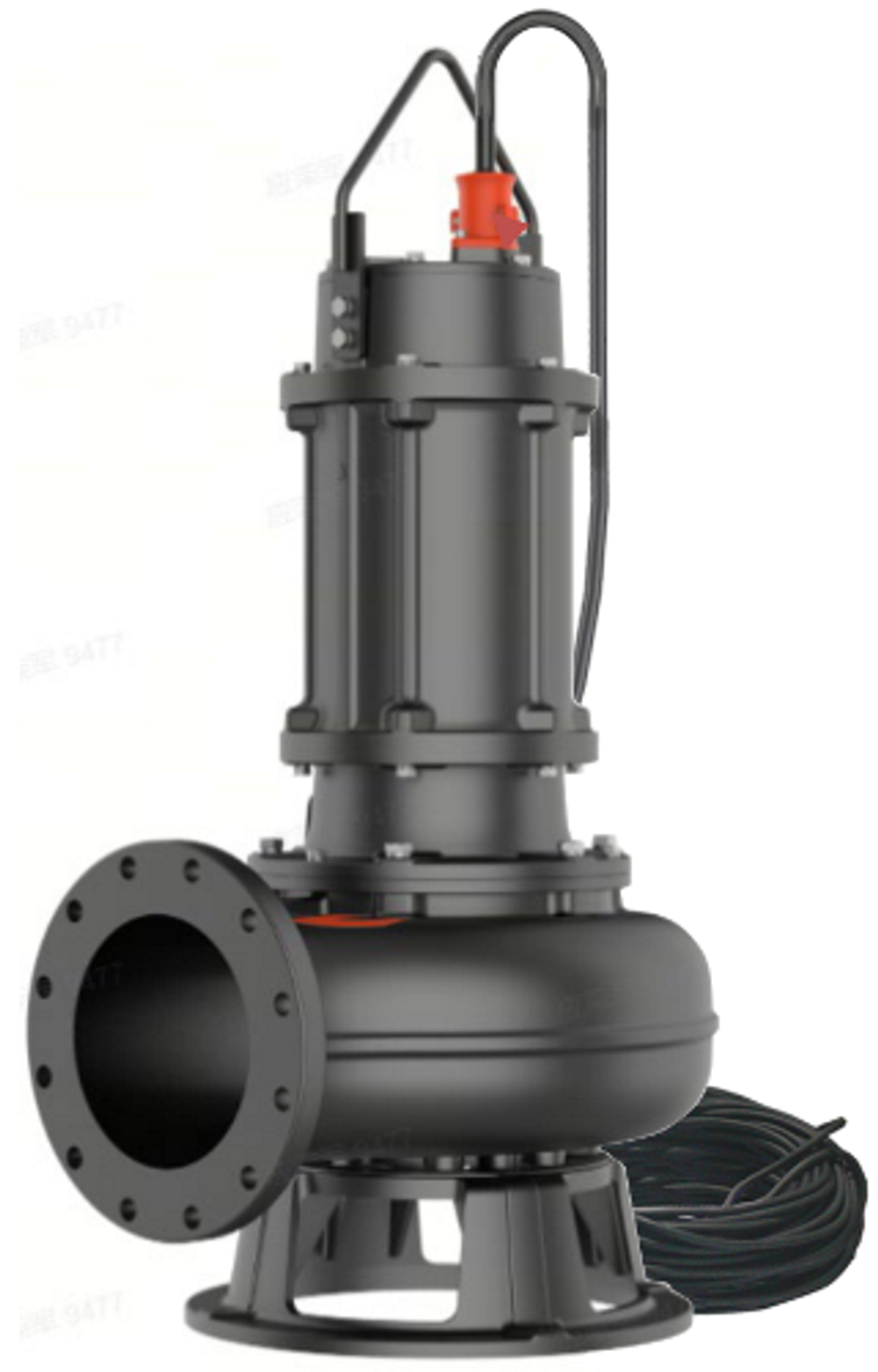

Новая модификация погружного канализационного насоса с полуоткрытым двухканальным рабочим колесом. Сведены к минимуму вибрации и засорения насосной части, увеличен КПД. Двигатель может поставляться с устройством погружного монтажа, с коленом под гибкий шланг или под фланец, с перемешивающим механизмом (при заказе уточнять!). Область применения
Четырехполюсый мотор, имеющий следующие преимущества в сравнении с двухполюсным: в процессе работы осуществляет меньше оборотов ротора, что увеличивает срок эксплуатации мотора( количество оборотов двухполюсного мотора: 2850 об/мин, количество оборотов двухполюсного мотора: 1450 об/мин.); увеличенная производительность за счет крыльчатки большего размера и более высокого крутящего момента. |
| Противозасорная ширококанальная крыльчатка, имеющая широкий канал, что предотвращает его засорение. |
| Потребляемая мощность: 25 800 Вт. |
| Полезная мощность: 22 000 Вт. |
| Параметры сети питания: 380 В./50 Гц. |
| Максимальная производительность: 9167 л/мин. |
| Номинальная производительность: 5000 л/мин. |
| Максимальная высота подъема: 27 м. |
| Номинальная высота подъема: 18 м. |
| Максимальная глубина погружения: 20 м. |
| Максимальный линейный размер нерастворимых частиц в перекачиваемой жидкости: 70 мм. |
| Максимальное процентное соотношение взвешенных твердых, нерастворимых частиц в перекачиваемой жидкости: 2 %. |
| Максимальное процентное соотношение взвешенных нерастворимых частиц в перекачиваемой жидкости: 20 %. |
| Диапазон РН перекачиваемой жидкости: 6-10. |
| Максимальная температура перекачиваемой жидкости: +40 °C. |
| Диаметр выходного отверстия: 8 дюймов. |
| Рабочий ток: 67,9 А. |
| Пусковой ток: 224 А. |
| Все части насоса, контактирующие с водой, имеют антикоррозийное покрытие или изготовлены из неподдающихся коррозии материалов. |
| Сердечники статора и ротора изготовлены из холоднокатаной стали, что значительно улучшает их характеристики. |
| В насосах использованы высококачественные подшипники корпорации C&U, имеющие следующие характеристики: высокоточные с пониженным показателем вибрации, термостойкие и износостойкие, бесшумные со сверхдолгим сроком службы. |
| Медная обмотка статора имеет повышенные индукционные характеристики. |
| Вал насоса изготовлен из высококачественной нержавеющей стали марки 2cr13. |
| В комплекте: сетевой кабель длиной 8 метров; ответный фланец с присоединительным штуцером диаметром 8 дюймов; комплект болтов, гаек, шайб и прокладка для присоединения фланцев между собой. |
Технические параметры
| Модель | Напряжение | Частота вращения | Макс. поток | Макс. напор | Мощность электродвигателя | Напорный патрубок | направляющий аксессуары | Bec нетто | Bec брутто | Упаковочные данные | |
| V | r.p.m | м/ч | m | кВт | л.с. | дюйм | мм | кг | кг | мм | |
| 200WQ300-7-11/4 | 380 | 1450 | 450 | 17 | 11 | 15 | 8" | 70 | 285 | 314 | 716x620x1488 |
| 200WQ400-5-11/4 | 380 | 1450 | 470 | 18 | 11 | 15 | 8" | 55 | 285 | 314 | 716x620x1488 |
| 200WQ250-11-15/4 | 380 | 1450 | 490 | 21 | 15 | 20 | 8" | 70 | 305,5 | 334,5 | 716x620x1488 |
| 200WQ400-8-15/4 | 380 | 1450 | 525 | 19 | 15 | 20 | 8" | 55 | 305,5 | 334,5 | 716x620x1488 |
| 200WQ300-13-18.5/4 | 380 | 1450 | 530 | 25 | 18,5 | 25 | 8" | 70 | 325,5 | 354,5 | 716x620x1488 |
| 200WQ400-10-18.5/4 | 380 | 1450 | 525 | 22 | 18,5 | 22 | 8" | 55 | 325,5 | 354,5 | 716x620x1488 |
| 200WQ300-17-22/4 | 380 | 1450 | 550 | 27 | 22 | 30 | 8" | 70 | 331,5 | 360,5 | 716x620x1488 |
| 200WQ400-13-22/4 | 380 | 1450 | 525 | 24,5 | 22 | 30 | 8" | 55 | 331,5 | 360,5 | 716x620x1488 |
| 200WQ300-21-30/4 | 380 | 1450 | 570 | 33 | 30 | 40 | 8" | 80 | 519 | 541 | 820x620x1470 |
| 200WQ300-25-37/4 | 380 | 1450 | 620 | 39 | 37 | 50 | 8" | 80 | 576 | 598 | 820x620x1520 |
| 200WQ300-30-45/4 | 380 | 1450 | 660 | 43 | 45 | 60 | 8" | 80 | 612 | 634 | 820x620x1520 |
