Описание

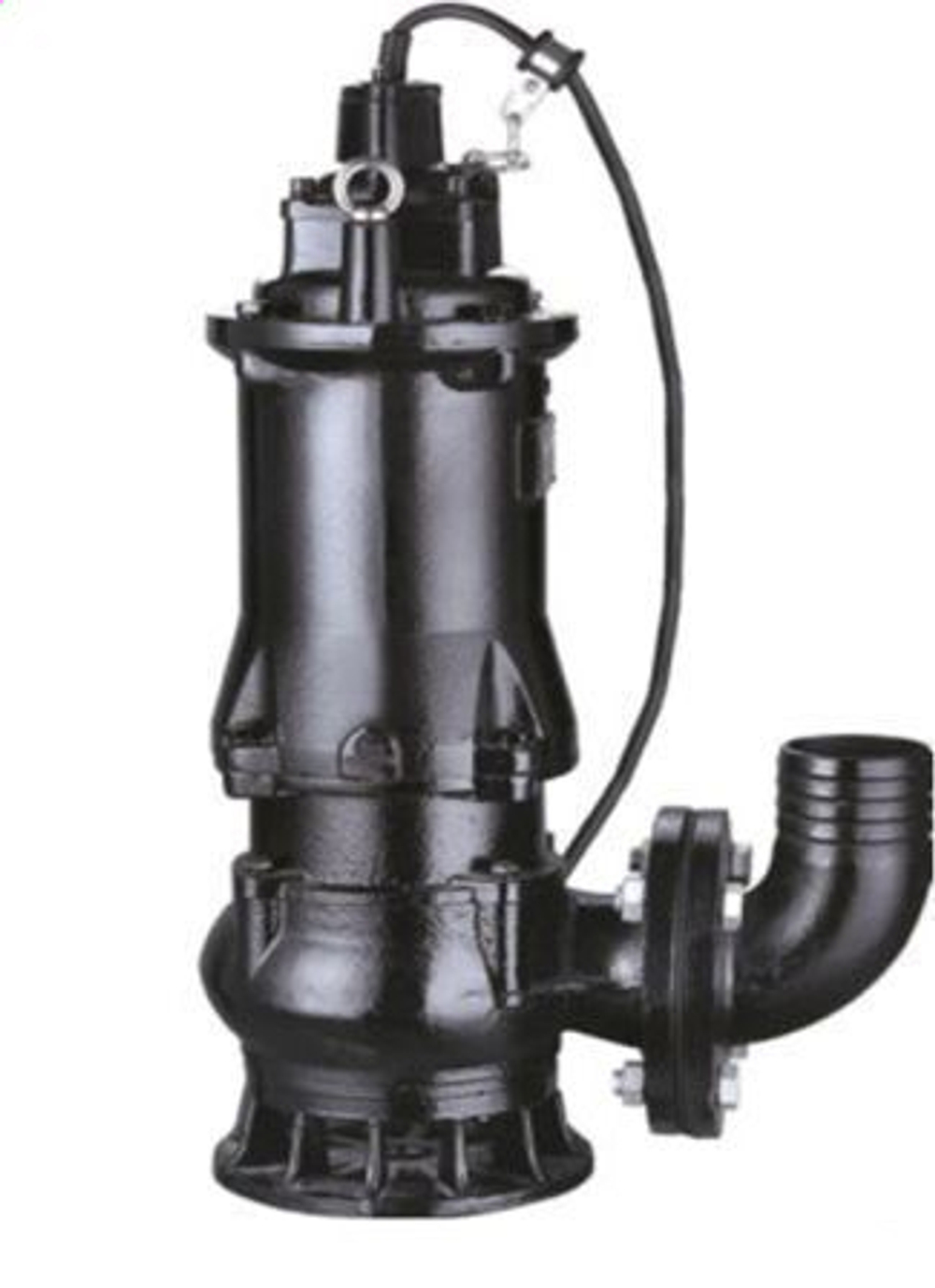

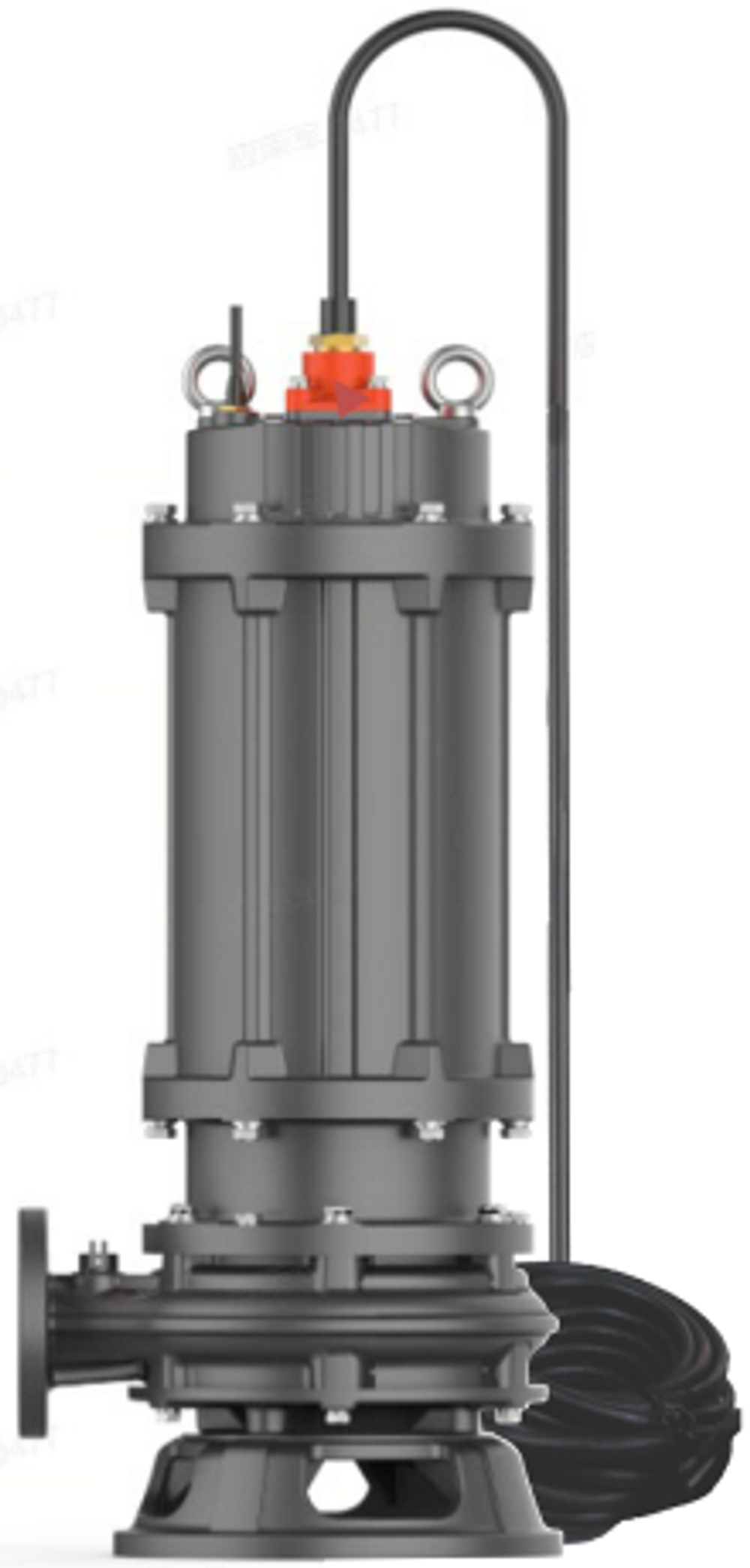

Промышленный погружной фекальный насос Leo 200WQ300-12-15(4P) для откачки и перекачивания загрязненной воды в промышленных масштабах, дренажных систем заводов, промышленных предприятий, многоквартирных домов, гостиниц, осушения заболоченных участков и т.д.
КОНСТРУКЦИЯ Leo 200WQ300-12-15(4P):
- Корпус насосной части: чугун;
- Обмотка двигателя: медь;
- Вал двигателя: нержавеющая сталь;
- Рабочее колесо: чугун, полуоткрытый тип;
- Механическое уплотнение: графит/керамика/NBR;
- Выходной патрубок: фланец;
- Поплавковый выключатель: нет;
- Режущий механизм: нет.
- Диаметр патрубков: DN100;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Leo 200WQ300-12-15(4P):
- Двигатель: асинхронный со встроенной термозащитой;
- Напряжение: 380 В (три фазы);
- Мощность: 15кВт.;
- Производительность: 8167/мин.
- Напор: 21м.
- Класс защиты: ip68
УСЛОВИЯ ЭКСПЛУАТАЦИИ Leo 200WQ300-12-15(4P):
- Макс. глубина погружения: 5 м.;
- Макс. температура жидкости: +40оС;
- Макс. плотность жидкости: 1200 кг/м3.
Технические параметры
| Модель | Напряжение | Частота вращения | Макс. поток | Макс. напор | Мощность электродвигателя | Напорный патрубок | направляющий аксессуары | Bec нетто | Bec брутто | Упаковочные данные | |
| V | r.p.m | м/ч | m | кВт | л.с. | дюйм | мм | кг | кг | мм | |
| 200WQ300-7-11/4 | 380 | 1450 | 450 | 17 | 11 | 15 | 8" | 70 | 285 | 314 | 716x620x1488 |
| 200WQ400-5-11/4 | 380 | 1450 | 470 | 18 | 11 | 15 | 8" | 55 | 285 | 314 | 716x620x1488 |
| 200WQ250-11-15/4 | 380 | 1450 | 490 | 21 | 15 | 20 | 8" | 70 | 305,5 | 334,5 | 716x620x1488 |
| 200WQ400-8-15/4 | 380 | 1450 | 525 | 19 | 15 | 20 | 8" | 55 | 305,5 | 334,5 | 716x620x1488 |
| 200WQ300-13-18.5/4 | 380 | 1450 | 530 | 25 | 18,5 | 25 | 8" | 70 | 325,5 | 354,5 | 716x620x1488 |
| 200WQ400-10-18.5/4 | 380 | 1450 | 525 | 22 | 18,5 | 22 | 8" | 55 | 325,5 | 354,5 | 716x620x1488 |
| 200WQ300-17-22/4 | 380 | 1450 | 550 | 27 | 22 | 30 | 8" | 70 | 331,5 | 360,5 | 716x620x1488 |
| 200WQ400-13-22/4 | 380 | 1450 | 525 | 24,5 | 22 | 30 | 8" | 55 | 331,5 | 360,5 | 716x620x1488 |
| 200WQ300-21-30/4 | 380 | 1450 | 570 | 33 | 30 | 40 | 8" | 80 | 519 | 541 | 820x620x1470 |
| 200WQ300-25-37/4 | 380 | 1450 | 620 | 39 | 37 | 50 | 8" | 80 | 576 | 598 | 820x620x1520 |
| 200WQ300-30-45/4 | 380 | 1450 | 660 | 43 | 45 | 60 | 8" | 80 | 612 | 634 | 820x620x1520 |
Гидравлические характеристики
