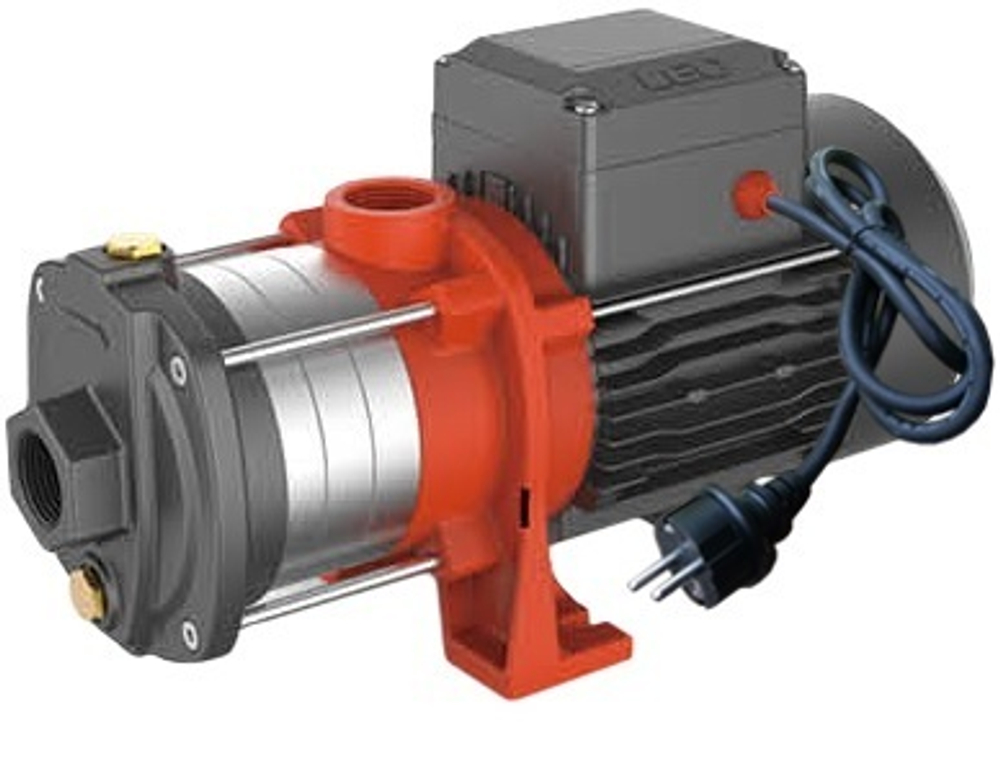

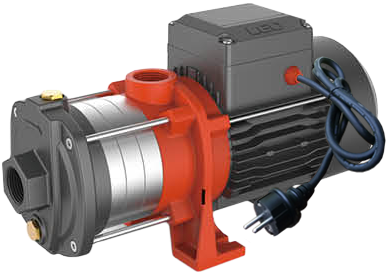

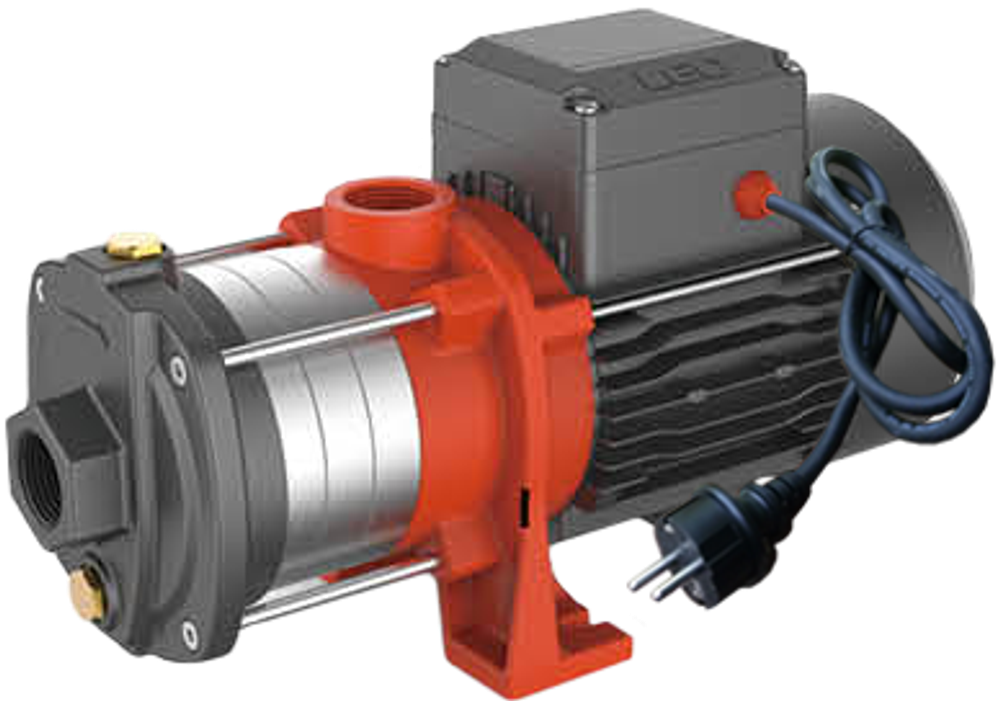

Описание
Вес: 12 кг, Объем 0,02
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | |
|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 10 | 20 | 30 | 40 | 50 | 60 | |
| ECH (m)2-20 (S) | 0.37 | 0.5 | H (m) | 16 | 15 | 13 | 12 | 10 | 8 |
| ECH (m)2-30 (S) | 0.37 | 0.5 | 24 | 22 | 20 | 18 | 16 | 12 | |
| ECH (m)2-40 (S) | 0.55 | 0.75 | 33 | 30 | 26 | 24 | 21 | 16 | |
| ECH (m)2-50 (S) | 0.55 | 0.75 | 40 | 37 | 33 | 30 | 24 | 19 | |
| ECH (m)2-60 (S) | 0.55 | 1.0 | 50 | 45 | 40 | 36 | 30 | 23 | |
Гидравлические характеристики
Габаритные размеры
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)2-20(S) | 344,5 | 165,5 | 90 | 110 | 98,5 | 137 | 112 | 176,5 | 71 | Φ7 | 11,46 | 10,96 | 420x215x222 | 1215 |
| ECH(m)2-30(S) | 362,5 | 183,5 | 90 | 110 | 116,5 | 137 | 112 | 176,5 | 71 | Φ7 | 11,82 | 11,32 | 420x215x222 | 1215 |
| ECH(m)2-40(S) | 380,5 | 201,5 | 90 | 100 | 134,5 | 137 | 112 | 176,5 | 71 | Φ7 | 13,24 | 12,77 | 420x215x222 | 1215 |
| ECH(m)2-50(S) | 399,5 | 220,5 | 90 | 110 | 153,5 | 137 | 112 | 176,5 | 71 | Φ7 | 13,69 | 13,22 | 455x215x222 | 1170 |
| ECH(m)2-60(S) | 417,5 | 238,5 | 90 | 110 | 171,5 | 137 | 112 | 176,5 | 71 | Φ7 | 14,6 | 14,35 | 455x215x222 | 1170 |
